Diélectrimètre AC YDJ

DCpour huile isolantehaute tension

Présentation du produit

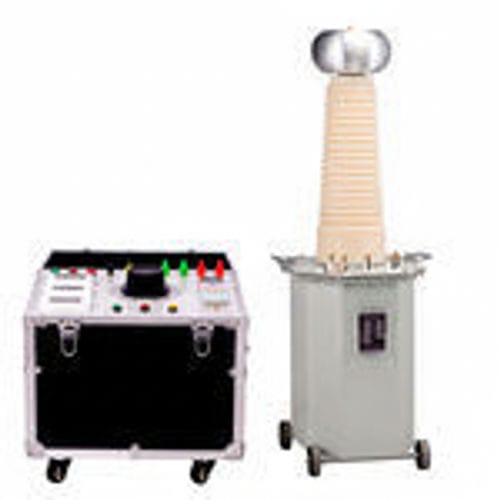

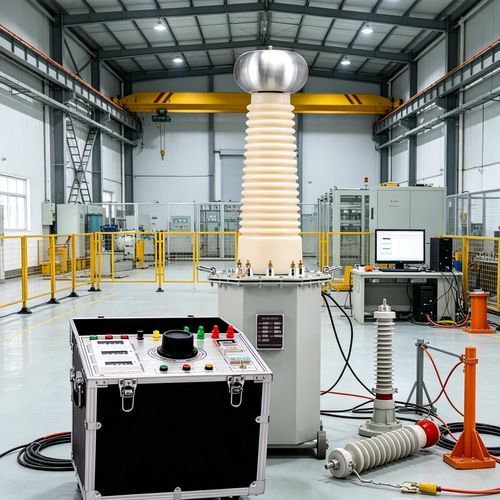

Le testeur Hipot AC/DC numérique YDJ 10 kVA, transformateur immergé dans l'huile, est un système d'essai de tenue diélectrique haute capacité destiné aux transformateurs de puissance, câbles longue distance et autres équipements haute tension. Certifié 10 kVA avec transformateur haute tension immergé et surveillance numérique, il réalise des essais de tenue AC et DC avec contrôle automatisé et enregistrement des données pour laboratoires, contrôle qualité fabricants et mise en service des réseaux.

Caractéristiques du produit

• Isolation par immersion dans l'huile et refroidissement par circulation d'huile pour une meilleure rigidité diélectrique et dissipation thermique.
• Affichage numérique et contrôle automatisé pour réglage précis de la tension/courant, surveillance et journalisation des essais.
• Bague corona et géométrie d'isolation contrôlée pour minimiser les décharges partielles.
• Plusieurs variantes de capacité et de tension disponibles pour s'adapter aux besoins terrain et laboratoire.

Avantages

• Sortie haute tension stable adaptée aux essais d'équipements moyenne et haute tension.
• Dissipation thermique efficace pour essais longue durée grâce au refroidissement par huile.
• Configuration évolutive : fonctionnement en unité unique ou connexion série/parallèle pour plus de tension ou de capacité.
• Réservoir scellé et options antidéflagrantes réduisant la maintenance et les risques opérationnels.

Scénarios d'application principaux

• Essais système électrique : essais de tenue à la tension alternative pour disjoncteurs, sectionneurs et transformateurs de courant.
• Tests de câbles : essais d'élévation pour câbles haute tension avant essais DC ou résonance en série.
• Essais de matériaux isolants : essais de rupture diélectrique pour plaques isolantes, revêtements et élastomères en laboratoire et contrôle production.

Foire aux questions

• Peut-on connecter des unités en cascade pour atteindre des tensions supérieures ? — Oui. Plusieurs transformateurs d'essai immergés peuvent être connectés en cascade pour obtenir des sorties très élevées pour GIS, longs câbles et gros transformateurs.
• Quel type d'huile isolante est utilisé ? — Huile isolante pour transformateur de qualité standard ; options d'huiles écologiques disponibles sur demande.
• À quelle fréquence remplacer l'huile isolante ? — Inspection périodique et tests de rigidité diélectrique recommandés ; la fréquence de remplacement dépend des conditions d'exploitation.

Paramètres techniques
Modèle | Capacité (kVA) | Tension élevée (kV) | Courant HT (mA) | Tension d'entrée (V) | Courant d'entrée (A) | Rapport | Élévation temp ℃ (30 min)
YDJ-3/50 | 3 | 50 | 60 | 200 | 15 | 500 | 10
YDJ-5/50 | 5 | 50 | 100 | 200 | 25 | 500 | 10
YDJ-10/50 | 10 | 50 | 200 | 200 | 50 | 500 | 10
YDJ-20/50 | 20 | 50 | 400 | 200 | 50 | 500 | 10
YDJ-30/50 | 30 | 50 | 600 | 200 | 50 | 500 | 10
YDJ-50/50 | 50 | 50 | 1000 | 200 | 125 | 500 | 10
YDJ-5/100 | 5 | 100 | 50 | 200 | 25 | 1000 | 10
YDJ-10/100 | 10 | 100 | 100 | 200 | 25 | 1000 | 10
YDJ-10/25 | 10 | 25 | 400 | 200 | 25 | 1000 | 10
YDJ-20/100 | 20 | 100 | 200 | 200 | 50 | 1000 | 10
YDJ-30/100 | 30 | 100 | 300 | 200 | 75 | 1000 | 10
YDJ-50/100 | 50 | 100 | 500 | 200 | 125 | 1000 | 10
YDJ-15/150 | 15 | 150 | 100 | 200 | 37.5 | 1000 | 10
YDJ-20/150 | 20 | 150 | 133 | 200 | 50 | 1000 | 10
YDJ-30/150 | 30 | 150 | 200 | 200 | 75 | 1000 | 10
YDJ-50/150 | 50 | 150 | 333 | 200 | 125 | 1000 | 10
YDJ-100/150 | 100 | 150 | 667 | 200 | 250 | 1000 | 10
YDJ-50/200 | 50 | 200 | 250 | 200 | 125 | 1000 | 10
YDJ-100/200 | 100 | 200 | 500 | 200 | 250 | 1000 | 10
YDJ-150/200 | 150 | 200 | 750 | 200 | 375 | 1000 | 10
YDJ-200/200 | 200 | 200 | 1000 | 200 | 500 | 1000 | 10
YDJ-300/200 | 300 | 200 | 1500 | 200 | 750 | 1000 | 10
YDJ-50/300 | 50 | 300 | 170 | 200 | 125 | 1000 | 10
YDJ-100/300 | 100 | 300 | 333 | 200 | 250 | 1000 | 10
YDJ-150/300 | 150 | 300 | 500 | 200 | 375 | 1000 | 10
YDJ-200/300 | 200 | 300 | 667 | 200 | 500 | 1000 | 10
YDJ-300/300 | 300 | 300 | 3000 | 200 | 750 | 1000 | 10

Caractéristiques / spécifications techniques

• Série : YDJ, variantes disponibles de 3 kVA à 300 kVA et jusqu'à 300 kV selon le modèle.
• Modes d'essai : tenue diélectrique AC et DC avec surveillance numérique et enregistrement automatisé.
• Refroidissement/Isolation : transformateur immergé dans l'huile avec circulation pour dissipation thermique et meilleure rigidité diélectrique.
• Applications : laboratoires haute tension, contrôle qualité fabricants, mise en service des réseaux, essais de câbles et matériaux isolants.
