Diélectrimètre DC VLF

ACportablehaute tension

Présentation du produit

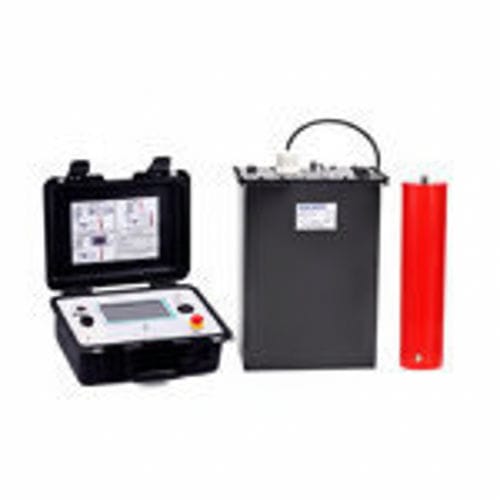

Le testeur Hipot VLF est un appareil portable de test en courant alternatif très basse fréquence (VLF) destiné aux essais diélectriques d'équipements à forte capacité (câbles de puissance, grands alternateurs et moteurs). Il utilise la conversion numérique de fréquence et un contrôle microprocesseur, avec isolation photoélectrique entre le contrôleur et le générateur HV et une boucle fermée de rétroaction négative HV‑LV pour fournir une sortie stable sans effet d'élévation capacitive.

Paramètres techniques

• Alimentation : AC 220V ±5%, 50/60Hz (si utilisation de générateur : onduleur digital 220V >8kW ; générateurs ordinaires/UPS interdits).
• Tensions de sortie (pic) : 30kV, 40kV, 50kV, 60kV, 70kV, 80kV, 90kV.
• Fréquences de sortie : 0,1Hz, 0,05Hz, 0,02Hz, 0,01Hz.
• Capacités de charge (exemples, selon modèle) : 0,1Hz ≈0,4–1,1μF ; 0,05Hz ≈0,8–2,2μF ; 0,02Hz ≈2,0–5,5μF ; 0,01Hz ≈4–11μF.
• Précision de mesure : ±3%.
• Erreur de pic : ≤3%.
• Distorsion de la forme d'onde : ≤5%.
• Environnement : -10℃ à +40℃ ; humidité ≤85% HR.

Série de modèles et capacités

• 30/1.1 — 30kV (pic) ; 0,1Hz ≤1,1μF ; 0,05Hz ≤2,2μF ; 0,02Hz ≤5,5μF ; 0,01Hz ≤11μF ; fusible alim 10A ; générateur >3kW ; contrôleur ≈4kg, booster ≈25kg.
• VLF‑40kV — 40kV (pic) ; 0,1Hz ≤0,8μF ; 0,05Hz ≤1,6μF ; 0,02Hz ≤4μF ; 0,01Hz ≤8μF ; fusible 15A ; générateur >4kW ; contrôleur ≈4kg, booster ≈25kg.
• VLF‑50kV — 50kV (pic) ; 0,1Hz ≤0,7μF ; 0,05Hz ≤1,4μF ; 0,02Hz ≤3,5μF ; 0,01Hz ≤7μF ; fusible 20A ; générateur >5kW ; contrôleur ≈4kg, booster ≈35kg.
• VLF‑60kV — 60kV (pic) ; 0,1Hz ≤0,6μF ; 0,05Hz ≤1,2μF ; 0,02Hz ≤3μF ; 0,01Hz ≤6μF ; fusible 20A ; générateur >6kW ; contrôleur ≈4kg, booster ≈45kg.
• VLF‑80kV — 80kV (pic) ; 0,1Hz ≤0,5μF ; 0,05Hz ≤1,0μF ; 0,02Hz ≤2,5μF ; 0,01Hz ≤5μF ; fusible 30A ; générateur >8kW ; contrôleur ≈4kg, booster ≈50kg.
• VLF‑90kV — 90kV (pic) ; 0,1Hz ≤0,4μF ; 0,05Hz ≤0,8μF ; 0,02Hz ≤2,0μF ; 0,01Hz ≤4μF ; fusible 30A ; générateur >9kW ; contrôleur ≈4kg, booster ≈55kg.

Caractéristiques

• Conversion de fréquence numérique et contrôle microprocesseur pour séquences de test automatisées (boost, buck, mesure).
• Interface : écran tactile capacitif 7 pouces et câblage simplifié pour usage terrain.
• Protections complètes : surtension/surintensité HV/LV avec déclenchement rapide (≤10ms).
• Sécurité : isolation photoélectrique entre contrôleur et générateur.
• Rétroaction en boucle fermée HV‑LV empêchant l'effet d'élévation capacitive.
• Échantillonnage côté HV pour mesures précises ; stockage et impression automatiques ; affichage multilingue.

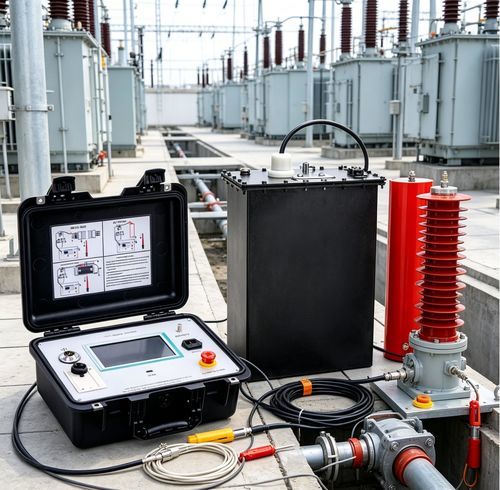

• Conception portable adaptée aux opérations sur site.

Applications principales

• Câbles d'énergie : essais de réception et préventifs pour câbles XLPE (généralement ≤35kV) pour détection de défauts tels que les water‑trees.
• Machines tournantes : essais en usine et maintenance pour grands générateurs et moteurs lorsque l'essai en fréquence industrielle est impraticable.
• Autres pièces à forte capacité : bagues de condensateurs, GIS et équipements HV composites.

Avantages par rapport au test DC

• Pas d'accumulation de charge résiduelle grâce à l'alternance de polarité ; remise en service possible sans longue décharge.
• Meilleure détection de certains défauts d'endommagement ou d'humidité car le champ AC VLF est plus représentatif des conditions réelles.

FAQ (extraits)

• Pourquoi choisir VLF plutôt que la fréquence industrielle ou le DC ? — VLF réduit la puissance requise pour tester des échantillons à forte capacité et détecte plus efficacement certains phénomènes de vieillissement.
• Comment garantir la sécurité ? — Protections intégrées : surtension, surintensité, démarrage à zéro, décharge automatique et déclenchement rapide.
• Comment choisir tension et durée de test ? — Se référer aux normes nationales/sectorielles ou recommandations fabricant et adapter selon l'état de l'équipement testé.

Synthèse technique

• Alimentation : AC220V±5%, 50/60Hz (générateur onduleur digital recommandé >8kW).
• Sorties : 30–90kV (pic).
• Fréquences : 0,1Hz, 0,05Hz, 0,02Hz, 0,01Hz.
• Précision : ±3% ; distorsion ≤5% ; erreur de pic ≤3%.
• Plage de fonctionnement : -10℃ à +40℃ ; humidité ≤85% HR.
