Diélectrimètre haute tension GTB-15kVA/120kV

DCAC

Présentation produit

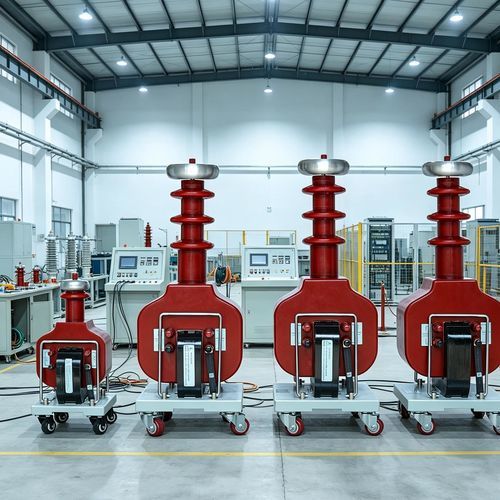

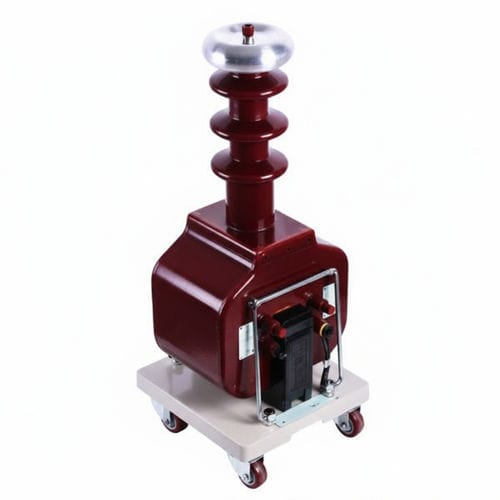

La série GTB 50–120 kV est un ensemble de transformateur d'essai de type sec conçu pour les tests de tenue diélectrique AC et DC à la fréquence secteur sur câbles, composants électriques et matériaux isolants. L'ensemble comprend un coffret de commande, un transformateur d'essai de type sec et les accessoires associés, optimisé pour les interventions sur site par son encombrement et son poids réduits par rapport aux modèles remplis d'huile.

Caractéristiques principales

• Composition principale : coffret de commande, transformateur d'essai de type sec et accessoires de connexion/protection.
• Destiné aux essais de tenue en tension en fréquence secteur (AC) et en continu (DC) pour câbles, composants et isolants.
• Équipé d'un empilement en silicium haute tension fourni par le fabricant, permettant l'alimentation DC en combinaison avec coffrets de commande et dispositifs de protection.
• Conception portable adaptée aux essais sur site : format compact et déploiement simplifié.
• Compatible avec coffrets de commande, protections microampères, éclateurs sphériques et dispositifs de blindage ou supports pour les conducteurs de descente haute tension.

Consignes de sécurité

• Positionner l'appareil en respectant une distance de sécurité suffisante ; ne pas faire passer les conducteurs de descente HV dans les passages piétons.
• Installer des barrières de protection et afficher la signalisation « Stop! High Voltage » sur le site d'essai.
• Supporter ou isoler les conducteurs de descente HV ; prévoir du personnel pour surveiller et interdire l'accès aux zones de câble.
• Pour les essais DC, régler le microampèremètre sur l'échelle appropriée (généralement la plus élevée) ; utiliser des caissons de blindage et une protection automatique contre les surintensités pour éviter dommages et courts-circuits soudains.
• Avant les essais en fréquence secteur, vérifier la capacité de l'instrument pour éviter toute résonance avec l'objet testé.
• Assurer une mise à la terre fiable et séparée pour la terre de travail (extrémité HV et extrémité du condensateur stabilisant) et la terre de protection (coffret de commande).
• Interrompre les essais en cas d'instabilité d'alimentation ou de perturbations externes ; rétablir des conditions stables avant reprise.
• En cas de mouvements anormaux des instruments, de fumées, d'étincelles, d'odeur de brûlé ou de bruits inhabituels, couper immédiatement l'alimentation et inspecter.
• Réaliser les essais haute tension conformément aux règlements de sécurité et aux normes locales applicables.

Caractéristiques techniques

• Série : GTB 50–120 kV.
• Tension d'impédance : ≤12%.
• Forme d'onde de sortie : sinusoïdale.
• Élévation de température de surface : <55°C.
• Courant à vide : <4%.
