Diélectrimètre haute tension UHV-280

multipointDCAC

Présentation du produit

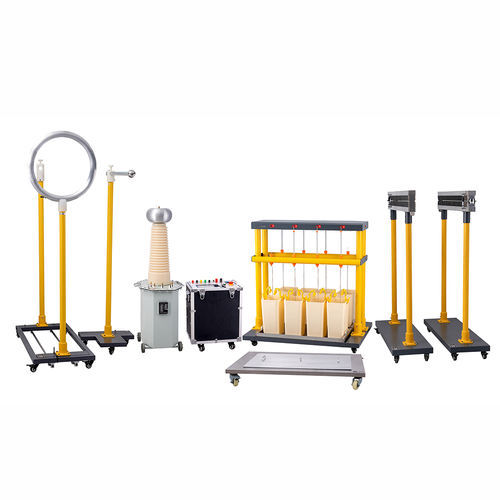

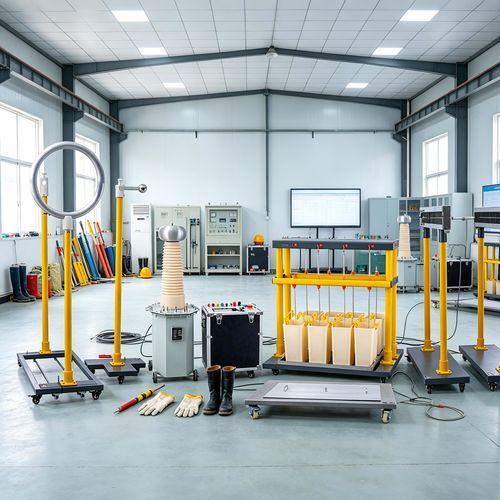

UHV-280 est un appareil automatique d'essai de tenue en tension AC conçu pour réaliser des essais de tenue diélectrique et de courant de fuite sur bottes isolantes, gants isolants et outils de protection associés. Le système comprend une console de contrôle, un banc d'essai 8 positions, un élévateur sous huile (booster) et des accessoires optionnels (supports électroscope, porte‑perche, plateaux de mise à la terre). Il permet de tester simultanément jusqu'à 8 échantillons avec coupure indépendante par canal et transmission sans fil anti‑interférences des courants de fuite vers la console pour surveillance et enregistrement centralisés.

Caractéristiques du produit

• Essais AC de tenue en tension et mesure du courant de fuite pour jusqu'à 8 bottes ou gants avec lecture individuelle par échantillon.
• Méthode de test sec pour les bottes avec petites billes d'acier — évite le remplissage d'eau et facilite le séchage après essai.
• Séparation HV/LV et transmission sans fil anti‑interférences des données de fuite vers la console pour améliorer la sécurité opérateur.
• Mécanisme de coupure indépendant par canal : un claquage ou un dépassement de fuite sur un échantillon n'interrompt pas les autres canaux.
• Écran tactile TFT 7 pouces affichant tension de test, courants de fuite 8 voies, calendrier, temporisation et messages.
• Booster commandé par moteur DC/stepper pour montée, maintien, temporisation et coupure automatiques ; résultats et courants de fuite enregistrés automatiquement.
• Plateau de mise à la terre inox dédié pour bottes et contenant inox dédié pour essais de gants, assurant des montages sûrs et reproductibles.
• Rapport de transformation réglable pour compatibilité avec transformateurs clients ; protection contre les surintensités intégrée.

Paramètres techniques

• Modèle : UHV-280
• Alimentation : 220 V ±10% 50 Hz
• Sortie console : 0–250 V, 12 A
• Sortie booster (HT) : 30 kV – 500 kV
• Puissance de sortie : 3 kVA – 100 kVA
• Plage courant de fuite HV : jusqu'à 29,9 mA ; résolution 0,01 mA ; précision ±1% +3 chiffres
• Seuil de déclenchement par échantillon : ≥12 mA (configurable)
• Temporisation : programmable jusqu'à 99 minutes
• Conditions d'utilisation : -10℃ à 40℃, ≤90% HR (sans condensation)
• Dimensions console : 400 × 300 × 550 mm ; machine d'essai : 1000 × 800 × 1000 mm
• Masse console : 25 kg ; masse machine : 20 kg

Avantages de l'instrument

• Procédure entièrement automatisée conforme aux normes : montée, maintien, temporisation et coupure automatiques pour améliorer rendement et répétabilité.
• Interface opérateur claire et réglage numérique des paramètres (tension cible, seuils de fuite, temps) ; impression et stockage local des données disponibles.
• Isolation par canal et protections intelligentes (surtension/surrintensité) pour protéger le personnel et l'équipement.
• Plages de sortie et de mesure configurables pour répondre à différents besoins d'essai et de production.
• Gestion intégrée des données avec affichage en temps réel et imprimante micro optionnelle pour pistes d'audit.

Scénarios d'application

• Contrôles périodiques des EPI isolants (bottes, gants, casques) dans les entreprises électriques et services maintenance.
• Essais d'acceptation sur site en sous‑stations et postes de distribution pour outils isolants neufs ou remplacés.
• Tests en lot dans les centres de vérification et laboratoires tiers avec détermination automatique des résultats.
• Contrôle qualité en sortie de chaîne pour les fabricants d'équipements de protection isolante.
• Gestion de la sécurité électrique dans les secteurs industriels (pétrochimie, métallurgie, mines, ferroviaire, ports, grandes industries).

FAQ

• Q : Pourquoi effectuer des essais de tenue en tension sur bottes et gants isolants ? R : Pour détecter une dégradation de l'isolation (vieillissement, usure, humidité, contamination ou dommages) pouvant provoquer fuite ou claquage et entraîner un risque d'électrocution.
• Q : Quels objets peuvent être testés ? R : Principalement des bottes et gants isolants pour essai AC à fréquence secteur ; d'autres outils isolants peuvent être testés selon les accessoires et le montage.
• Q : Que se passe‑t‑il si un échantillon claque pendant l'essai ? R : Le canal concerné est isolé automatiquement par le mécanisme de coupure, les autres échantillons poursuivent leur essai.
