Diélectrimètre DC YDJ

pour huile isolanteAC

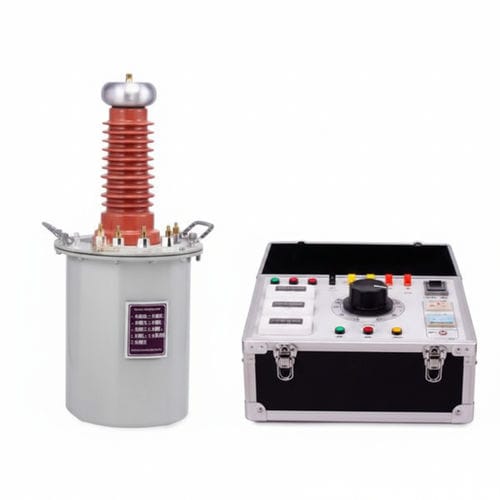

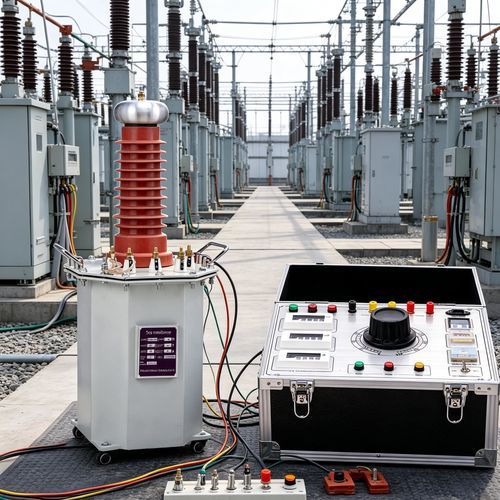

Le YDJ Digital Display 5kVA Oil-Immersed AC/DC Hipot Test Set est un système de test électrique haute tension qui combine la technologie d'isolation immergée dans l'huile et le contrôle numérique moderne. Cet appareil de 5 kVA offre des essais de tenue diélectrique AC/DC précis pour des équipements de moyenne tension, avec des performances stables adaptées aux applications industrielles et de laboratoire exigeant une validation haute tension fiable.

Fonctionnalités principales

• Affichage digital et commande numérique pour un contrôle précis des tests.
• Conception immergée dans l'huile pour une isolation performante et une dissipation thermique améliorée.
• Capacité disponible de 5 kVA (variante de la série YDJ) avec possibilité d'autres capacités et configurations au sein de la série YDJ (voir caractéristiques techniques).
• Support des tests AC et DC de tenue diélectrique pour transformateurs et équipements moyenne/haute tension.

Paramètres techniques (sélection des modèles YDJ)

• YDJ-1.5/50 : Capacité 1.5 kVA; Haute tension 50 kV; Courant élevé 30 mA; Entrée basse tension 200 V, 7.5 A; Rapport 500; Hausse de température 10 ℃ (30 min).
• YDJ-3/50 : Capacité 3 kVA; 50 kV; Courant élevé 60 mA; Entrée basse tension 200 V, 15 A; Rapport 500; Hausse de température 10 ℃.
• YDJ-5/50 : Capacité 5 kVA; 50 kV; Courant élevé 100 mA; Entrée basse tension 200 V, 25 A; Rapport 500; Hausse de température 10 ℃.
• YDJ-10/50 : Capacité 10 kVA; 50 kV; Courant élevé 200 mA; Entrée basse tension 200 V, 50 A; Rapport 500; Hausse de température 10 ℃.
• YDJ-20/50 : Capacité 20 kVA; 50 kV; Courant élevé 400 mA; Entrée basse tension 380 V, 53 A; Rapport 500; Hausse de température 10 ℃.
• YDJ-30/50 : Capacité 30 kVA; 50 kV; Courant élevé 600 mA; Entrée basse tension 380 V, 79 A; Rapport 500; Hausse de température 10 ℃.
• YDJ-50/50 : Capacité 50 kVA; 50 kV; Courant élevé 1000 mA; Entrée basse tension 380 V, 12 A; Rapport 500; Hausse de température 10 ℃.
• YDJ-5/100 : Capacité 5 kVA; 100 kV; Courant élevé 50 mA; Entrée basse tension 200 V, 25 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-10/100 : Capacité 10 kVA; 100 kV; Courant élevé 100 mA; Entrée basse tension 200 V, 50 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-20/100 : Capacité 20 kVA; 100 kV; Courant élevé 200 mA; Entrée basse tension 380 V, 53 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-30/100 : Capacité 30 kVA; 100 kV; Courant élevé 300 mA; Entrée basse tension 380 V, 79 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-50/100 : Capacité 50 kVA; 100 kV; Courant élevé 500 mA; Entrée basse tension 380 V, 132 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-20/150 : Capacité 20 kVA; 150 kV; Courant élevé 133 mA; Entrée basse tension 380 V, 53 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-30/150 : Capacité 30 kVA; 150 kV; Courant élevé 200 mA; Entrée basse tension 380 V, 80 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-50/150 : Capacité 50 kVA; 150 kV; Courant élevé 333 mA; Entrée basse tension 380 V, 132 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-100/150 : Capacité 100 kVA; 150 kV; Courant élevé 667 mA; Entrée basse tension 380 V, 263 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-50/200 : Capacité 50 kVA; 200 kV; Courant élevé 250 mA; Entrée basse tension 380 V, 132 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-100/200 : Capacité 100 kVA; 200 kV; Courant élevé 500 mA; Entrée basse tension 380 V, 263 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-150/200 : Capacité 150 kVA; 200 kV; Courant élevé 750 mA; Entrée basse tension 380 V, 395 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-200/200 : Capacité 200 kVA; 200 kV; Courant élevé 1000 mA; Entrée basse tension 380 V, 526 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-300/200 : Capacité 300 kVA; 200 kV; Courant élevé 1500 mA; Entrée basse tension 380 V, 790 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-50/300 : Capacité 50 kVA; 300 kV; Courant élevé 170 mA; Entrée basse tension 380 V, 132 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-100/300 : Capacité 100 kVA; 300 kV; Courant élevé 333 mA; Entrée basse tension 380 V, 263 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-150/300 : Capacité 150 kVA; 300 kV; Courant élevé 500 mA; Entrée basse tension 380 V, 395 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-200/300 : Capacité 200 kVA; 300 kV; Courant élevé 667 mA; Entrée basse tension 380 V, 526 A; Rapport 1000; Hausse de température 10 ℃.
• YDJ-300/300 : Capacité 300 kVA; 300 kV; Courant élevé 3000 mA; Entrée basse tension 380 V, 790 A; Rapport 1000; Hausse de température 10 ℃.

Pour le boîtier de commande

• Température de fonctionnement : 0 ～ 40 ℃.
• Altitude : < 2000 m.
• Humidité relative : < 85%.

Documents disponibles

• Manuel de l'utilisateur (PDF).
• Certification d'étalonnage (PDF).
