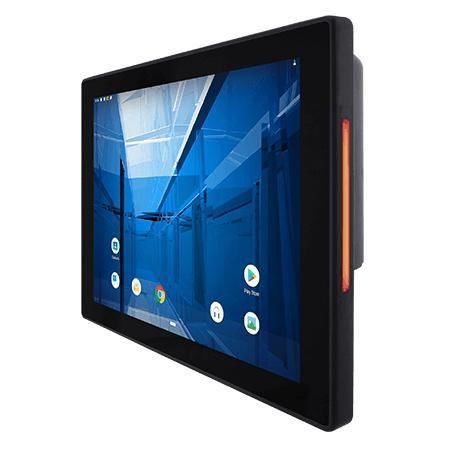

Panel PC à écran tactile capacitif PCAP R12IQ3S-PCM2AC-POE

TFT LCDà écran tactile multi-points12.1"

Présentation
Le Winmate R12IQ3S-PCM2AC-POE est un panneau PC HMI 12,1 pouces équipé du processeur Qualcomm Snapdragon 660 S-series, conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur. Il comprend un écran TFT 1024 x 768 avec tactile capacitif projeté, refroidissement sans ventilateur, consommation très faible, support PoE, lecteur RFID HF en option, barres LED RVB intégrées et face avant IP65.

Principales fonctionnalités

• Écran 12,1" 1024 x 768 TFT avec tactile Projected Capacitive (PCAP) multi-touch
• Conception sans ventilateur et consommation ultrafaible
• Prise en charge PoE (IEEE 802.3at PD, 25 W)
• Lecteur RFID HF optionnel (13.56 MHz)
• Design série S mince avec face avant plane pour un nettoyage facilité
• Face avant étanche IP65
• Barres LED RVB d'état intégrées des deux côtés

Design et fonctions

• PoE : données et alimentation sur un seul câble pour simplifier l'installation et centraliser l'alimentation dans les systèmes de contrôle d'accès et d'automatisation
• Profil mince de la série S (~35 % plus fin qu'un Panel PC classique) pour réduire l'encombrement et faciliter la maintenance
• Tactile P‑Cap avec verre de protection résistant aux rayures et prise en charge multi-touch 4 points
• Barres LED RGB programmables pour indication d'état à distance et RFID HF/NFC optionnel pour contrôle d'accès limité
• Face avant scellée IP65 protégeant contre la poussière et les projections d'eau

Certifications

• CE
• FCC

Caractéristiques / spécifications techniques

• Taille d'affichage : 12.1 pouces
• Touch / Verre : Projected Capacitive Multi-Touch Screen
• Résolution : 1024 x 768
• Luminosité panneau : 500 nits
• Contraste : 1000:1
• Angles de vue : 89/89/89/89
• Active area : 245.76 x 184.32 mm
• Processeur : Qualcomm Snapdragon 660 (Octa-Core 2.2 GHz)
• Mémoire : 3 GB LPDDR4
• Stockage : eMMC onboard 32 GB
• Système d'exploitation : Android 9.0
• WLAN / Bluetooth : en option
• RFID : HF 13.56 MHz (optionnel)
• Barre lumineuse : LED RGB intégrée des deux côtés
• Dimensions : 296 x 227 x 46 mm ; Découpe : 282 x 207 mm
• Poids : 3.4 kg
• Montage : Panel mount / VESA mount
• Boîtier : Métal (aluminium)
• Refroidissement : Sans ventilateur
• Humidité de fonctionnement : 10% à 90% RH sans condensation
• Température de fonctionnement : 0 °C à 50 °C ; stockage : -20 °C à 60 °C
• Shock / Vibration : Conforme MIL-STD-810G
• Indice IP : Face avant IP65
• Ports E/S : 2 x USB 2.0 (Type A), 1 x USB 3.0 (Type C)
• Port série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x LAN PoE at/af (implémentation USB-to-LAN AX88178A notée)
• Vidéo : 1 x Micro HDMI (optionnel)
• Audio : 2 x haut-parleurs
• Emplacement carte : Micro SD
• Accessoires : Adaptateur 100-240V AC-DC, cordon d'alimentation, adaptateurs terminal block, vis VESA
• Alimentation : 12V DC via bornier (par défaut); option 9-36V; Adaptateur 12V 50W; PoE PD conforme IEEE 802.3at (25 W)
