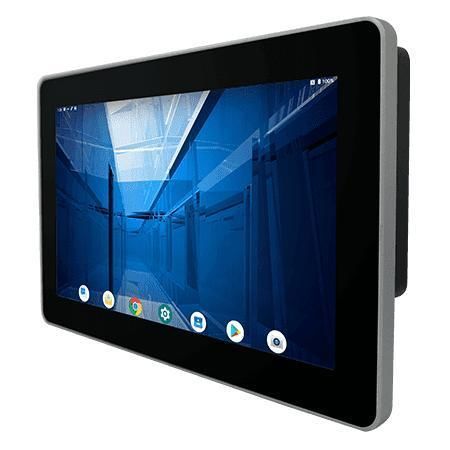

Panel PC à écran tactile capacitif PCAP W10IM3S-PCH2-POE

tactileà écran tactile multi-points1000 nits

Présentation
Le Winmate W10IM3S-PCH2-POE est un panneau PC IHM 10,1 pouces de la série S équipé d'un processeur ARM A53 (Quad Core). Conçu pour le contrôle des machines, l'automatisation industrielle et les interfaces opérateur, il offre une face avant étanche IP65, un système de refroidissement sans ventilateur, une faible consommation d'énergie et la prise en charge de PoE. Des options comprennent une caméra frontale 2 MP et un lecteur RFID HF. Le produit supporte Android (par défaut) et des distributions Linux en option, ce qui le rend adapté aux intégrateurs systèmes, équipementiers (OEM) et environnements industriels robustes.

Principales caractéristiques

• Écran tactile capacitif projeté (P-CAP) 10,1 pouces (1280 x 800)
• Système de refroidissement sans ventilateur et consommation d'énergie ultra-faible
• Prise en charge de la fonction PoE (Power over Ethernet)
• Caméra frontale 2 MP en option
• Lecteur RFID HF (13,56 MHz) en option
• Design élégant adapté aux applications de réservation de salles, contrôle d'accès et affichage d'informations
• Face avant IP65 (étanche à l'eau et à la poussière)
• Support des systèmes d'exploitation Android et Linux (Yocto/Ubuntu)

Présentation détaillée
Power over Ethernet : connexions de données et d'alimentation via un seul câble pour simplifier l'installation matérielle et réduire le nombre de câbles. Cette infrastructure permet une gestion centralisée de l'alimentation, adaptée au contrôle d'accès, à la domotique et à l'automatisation industrielle.

Design élégant : l'IHM série S est environ 35 % plus fine qu'un Panel PC traditionnel, avec une surface plane facile à nettoyer et une esthétique adaptée aux environnements modernes.

P-Cap Touch : verre de protection résistant aux rayures, support multi-touch (4 points), commande tactile fluide et confortable pour l'utilisateur.

Étanchéité IP65 (face avant) : protection contre la poussière et les projections d'eau, adaptée aux environnements où des éclaboussures ou poussières peuvent survenir.

Caractéristiques / spécifications techniques

• Affichage : Taille 10,1 pouces; Résolution 1280 x 800; Technologie tactile Projected Capacitive Multi Touch (P-CAP)
• Luminosité panneau : 350 nits (optionnel 1000 nits selon version)
• Ratio de contraste : 800:1
• Angles de vision : 85,85,85,85
• Zone active : 216.96 x 135.6 mm
• Système : Processeur ARM A53 (Quad Core 2.0 GHz)
• Mémoire : 4 GB LPDDR4
• Stockage : eMMC onboard 32 GB
• Système d'exploitation : Android 11 (par défaut, upgradable vers Android 13); Linux Yocto 5.15.47 with QT 5.15 (optionnel); Linux Ubuntu Server 22.04 (optionnel)
• Connectivité sans fil (optionnelle) : WLAN support (option); Bluetooth support (option)
• RFID : Lecteur HF RFID 13.56 MHz (optionnel)
• Dimensions mécaniques : 264 x 173 x 36 mm
• Découpe (cut out) : 250 x 159 mm
• Poids : 1.2 kg
• Montage : Montage sur panneau (panel mount) et fixation VESA
• Boîtier : Lunette avant en plastique avec capot arrière en métal
• Système de refroidissement : Conception sans ventilateur (fanless)
• Conditions environnementales : Humidité de fonctionnement 10% à 90% RH (sans condensation); Température de fonctionnement 0°C à 50°C; Température de stockage -20°C à 60°C
• Résistance mécanique : Shock MIL-STD-810H Method 516.8 Procedure I; Vibration MIL-STD-810H Method 514.8 Procedure I
• Indice de protection : Face avant IP65
• Certifications : CE, FCC
• Ports d'E/S : USB 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG (selon configuration)
• Port série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x LAN 10/100/1000 Mbps
• Vidéo (optionnel) : 1 x Micro HDMI Output
• Audio : 1 x Haut-parleur (Speaker)
• Lecteur cartes : 1 x Micro SD card slot (jusqu'à 32 GB)
• Accessoires inclus/compatibles : Adaptateur 100~240V AC vers DC, Cordon d'alimentation, Adaptateur Terminal Block to 2.5Ø Female, Câble Open Wire avec connecteur à bornier, Vis VESA
• Alimentation : Tension par défaut 12V DC via bornier; plage optionnelle 9~36V; Adaptateur 12V 50W
• PoE : PoE (PD) conforme IEEE 802.3at (25 W)
• Caméra frontale : 2 MP (optionnelle)
