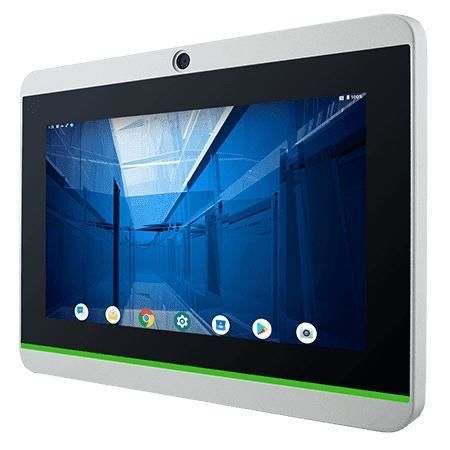

Panel PC à écran tactile multi-points W07MG3S-PCT1AC-POE

à écran tactile capacitif PCAP7"1024 x 600

Présentation
Winmate W07MG3S-PCT1AC-POE est un Panel PC HMI de 7 pouces de la Série S, équipé d'un processeur ARM A78 + A55, conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur. Il propose une conception sans ventilateur, une façade avant IP65, une barre lumineuse LED RVB intégrée, la prise en charge PoE (IEEE 802.3at PD 25 W) et des options caméra 2 MP et lecteur RFID HF (13.56 MHz). Convient aux terminaux de réservation, contrôle d'accès et interfaces industrielles.

Points forts

• Écran 7.0" 1024 x 600 P-CAP multi-touch (4 points)
• Barre lumineuse LED RVB intégrée, programmable
• Support Power over Ethernet (PoE)
• Caméra frontale 2 MP et lecteur RFID HF en option
• Face avant classée IP65 contre projections et poussières
• Refroidissement sans ventilateur pour un fonctionnement silencieux et faible consommation

Fonctionnalités détaillées

• Technologie tactile : écran capacitif projeté multi-touch pour une interaction précise à 4 points
• Refroidissement : conception fanless avec dissipateurs et chambre à vapeur pour une gestion thermique efficace
• Barre lumineuse : LED RVB programmable pour indication d'état visuelle
• PoE : alimentation et données via un seul câble Ethernet (PoE PD conforme IEEE 802.3at, 25 W)
• Façade robuste : lunette avant IP65 adaptée aux environnements industriels
• Montage : options Panel mount et VESA pour intégration flexible

Caractéristiques / spécifications techniques

• Écran - Taille : 7.0 inches
• Écran - Tactile / Verre : Projected Capacitive Multi Touch Screen
• Écran - Résolution : 1024 x 600
• Écran - Luminosité : 320.0 nits
• Écran - Contraste : 1000:1
• Écran - Angles de vue : 75, 75, 75, 70
• Écran - Zone active : 153.6 x 90 mm
• Système - Processeur : ARM 2 x A78 2.0 GHz + 4 x A55 2.0 GHz
• Système - Mémoire : 4 GB LPDDR4
• Système - Stockage : Onboard 32 GB
• Système - OS : Android 13 (par défaut); Linux Yocto 5.15.47 avec QT 5.15 (optionnel); Ubuntu 22.04 (optionnel)
• Système - WLAN : Support (optionnel)
• Système - Bluetooth : Support (optionnel)
• Système - RFID : HF RFID Reader 13.56 MHz (optionnel)
• Système - Light Bar : Built-in RGB LED Status Light Bar
• Mécanique - Dimensions : 189.4 x 145.4 x 40 mm
• Mécanique - Découpe (cut out) : 175.5 x 131.5 mm
• Mécanique - Poids : 1.0 kg
• Mécanique - Montage : Panel mount / VESA mount
• Mécanique - Boîtier : Metal housing
• Mécanique - Refroidissement : Fanless design
• Environnement - Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Environnement - Température de fonctionnement : 0°C à 50°C
• Environnement - Température de stockage : -20°C à 60°C
• Environnement - Choc : MIL-STD-810H Method 516.8 Procedure I
• Environnement - Vibration : MIL-STD-810H Method 514.8 Procedure I
• Environnement - Indice IP : Front IP65
• Certifications : CE, FCC
• Ports - USB : 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG)
• Ports - Série : 1 x RS232/422/485 (par défaut RS232)
• Ports - LAN : 1 x LAN 10/100/1000 Mbps
• Ports - Vidéo : 1 x Micro HDMI output (optionnel)
• Ports - Audio : 1 x Speaker
• Ports - SD : 1 x Micro SD card slot
• Accessoires : Adaptateur 100~240V AC to DC (12V 50W); cordon alimentation; câble adaptateur terminal block to 2.5Ø female; câble open wire avec connecteur à bornier; vis VESA
• Alimentation - Tension : 12V DC via bornier
• Alimentation - Adaptateur : 12V 50W
• Alimentation - PoE : PoE (PD) conforme IEEE 802.3at (25 W)
• Caméra - Frontale : 2 MP (optionnelle)
