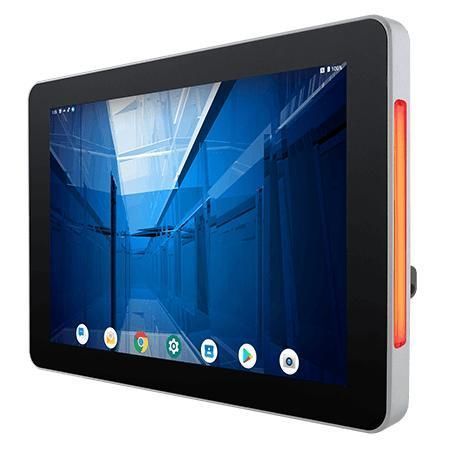

Panel PC à écran tactile multi-points W10IQ3S-PCH2AC-POE

tactileà écran tactile capacitif PCAP10.1"

Résumé
Le Winmate W10IQ3S-PCH2AC-POE est un panneau PC HMI S-series 10,1 pouces équipé d'un processeur Qualcomm® Snapdragon™ 660, conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur. Il intègre un refroidissement sans ventilateur, une consommation réduite, la prise en charge PoE, une barre LED RVB intégrée, une façade avant IP65 et des options (caméra 2 MP, lecteur RFID HF).

Principales caractéristiques

• Écran 10,1" 1280 x 800 avec tactile capacitif projeté (P-CAP) 4 points
• Conception sans ventilateur et faible consommation
• Support PoE (IEEE 802.3at PD, 25 W)
• Caméra frontale 2 MP en option
• Lecteur RFID HF 13,56 MHz en option
• Barre lumineuse LED RVB intégrée (des deux côtés)
• Façade avant étanche IP65
• Montage en panneau et montage VESA

PoE et alimentation
Le PoE permet la transmission des données et de l'alimentation sur un seul câble, simplifiant l'installation et la gestion centralisée de l'alimentation pour le contrôle d'accès, la réservation de salles et les points HMI distribués. Alimentation par défaut 12 V DC via bornier; option 9–36 V et adaptateur 12 V/50 W disponible.

Design et utilisation
Design S-series fin avec surface avant plane en verre facilitant le nettoyage et l'intégration. La barre LED RVB est programmable pour indiquer l'état (rouge, vert, bleu, orange). Le HF RFID/NFC permet des fonctions limitées de contrôle d'accès. Boîtier métallique fanless pour une meilleure fiabilité en environnement industriel.

Certifications
CE, FCC

Caractéristiques / spécifications techniques

• Modèle : W10IQ3S-PCH2AC-POE
• Fabricant : Winmate
• Affichage : 10,1", 1280 x 800, 350 nits (1000 nits en option), contraste 800:1
• Tactile : P-CAP multi-touch (4 points)
• Processeur : Qualcomm® Snapdragon™ 660 (Octa-Core 2.2 GHz)
• Mémoire : 3 GB LPDDR4
• Stockage : 32 GB eMMC embarqué
• OS : Android 9.0
• Dimensions : 264.57 x 173.29 x 35.7 mm; Découpe : 250 x 159 mm; Poids : 1.2 kg
• IO : 2× USB2.0 (Type A), 1× USB3.0 (Type-C), 1× RS232/422/485, 1× LAN PoE at/af, 1× Micro HDMI (optionnel), 1× Haut-parleur, 1× Micro SD
• Environnement : 0°C à 50°C, 10%–90% HR (sans condensation)
• Chocs/Vibrations : MIL-STD-810G
• Indice frontal : IP65
• Accessoires : Adaptateur 100–240V AC→DC, cordon d'alimentation, adaptateurs bornier, vis VESA
