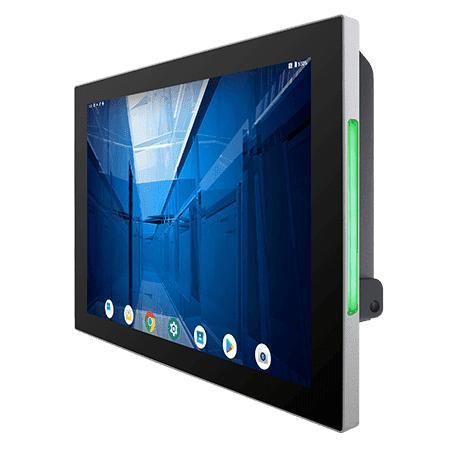

Panel PC à écran tactile multi-points R15IM3S-PCC3AC-POE

tactileà écran tactile capacitif PCAP15"

Présentation
Le Winmate R15IM3S-PCC3AC-POE est un panneau PC IHM Série S 15 pouces équipé d'un processeur ARM A53 quad-core, conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur. Il propose un écran TFT 15.0 pouces 1024 x 768 avec tactile capacitif projeté, un refroidissement sans ventilateur à consommation ultra-faible et la prise en charge du Power over Ethernet pour simplifier l'installation et la gestion d'alimentation centralisée. Des options incluent une caméra frontale 2MP et un lecteur RFID HF pour contrôle d'accès. Le produit présente un design fin true-flat et une barre LED RVB intégrée pour l'indication de statut à distance.

Fonctionnalités clés

• Écran 15.0 pouces 1024 x 768 TFT avec tactile capacitif projeté (PCAP)
• Refroidissement sans ventilateur et consommation ultra-faible
• Prise en charge PoE (Power over Ethernet, IEEE 802.3at PD)
• Caméra frontale 2MP en option
• Lecteur HF RFID (13.56 MHz) en option
• Design fin true-flat adapté à la réservation de salles, contrôle d'accès et bornes d'information
• Face avant protégée IP65 contre poussières et projections d'eau
• Barre lumineuse LED RVB intégrée de chaque côté
• Supporte Android ou distributions Linux

Power over Ethernet (PoE)
Le PoE fournit données et alimentation sur un seul câble, réduisant le câblage et permettant une gestion d'alimentation centralisée — particulièrement adapté aux installations de contrôle d'accès distribuées et à l'automatisation industrielle.

Design
La Série S est environ 35% plus fine que les panneaux PC traditionnels. La surface verre true-flat est plus facile à nettoyer et offre un rendu moderne pour les installations intérieures et extérieures abritées.

Tactile P-Cap
La lentille en verre trempé offre une bonne résistance aux rayures et prend en charge le multi-touches pour une interaction réactive par l'opérateur.

Barre LED et HF RFID/NFC
La barre LED RVB intégrée indique l'état machine/process à distance et supporte des couleurs programmables. Le HF RFID/NFC (optionnel) permet un contrôle d'accès restreint pour la gestion du personnel et la sécurité.

Face avant IP65
La face avant est scellée IP65 pour protéger contre la poussière et les éclaboussures d'eau, garantissant un fonctionnement fiable en environnements industriels.

Certifications
CE, FCC

Accessoires

• Adaptateur AC 100~240V vers DC
• Cordon d'alimentation
• Câble adaptateur terminal block vers 2.5Ø femelle
• Câble open wire avec connecteur bloc de terminaison
• Visserie VESA

Caractéristiques / spécifications techniques

• Affichage — Taille : 15.0 inches
• Affichage — Tactile / Verre : Projected Capacitive Multi Touch Screen
• Affichage — Résolution : 1024 x 768
• Affichage — Luminosité : 300 nits
• Affichage — Contraste : 2000:1
• Affichage — Angles de vue : 88, 88, 88, 88
• Affichage — Zone active : 304.1 x 228.1 mm
• Système — Processeur : ARM A53 (Quad Core 2.0 GHz)
• Système — Mémoire : 4 GB LPDDR4
• Système — Stockage : eMMC onboard 32 GB
• Système — OS : Android 11 (par défaut, upgradable à Android 13); Linux Yocto 5.15.47 avec Qt 5.15 (optionnel); Linux Ubuntu Server 22.04 (optionnel)
• Système — WLAN : Support (optionnel)
• Système — Bluetooth : Support (optionnel)
• Système — RFID : HF RFID Reader 13.56 MHz (optionnel)
• Indicateur — Light Bar : Barre LED RVB intégrée des deux côtés
• Mécanique — Dimensions : 363.4 x 277.86 x 44.5 mm
• Mécanique — Découpe : 346.5 x 261 mm
• Mécanique — Poids : 3.6 kg
• Mécanique — Fixation : Montage en panneau; montage VESA
• Mécanique — Boîtier : Metal Housing
• Refroidissement — Système : Fanless design
• Environnement — Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Environnement — Température de fonctionnement : 0°C à 50°C
• Environnement — Température de stockage : -20°C à 60°C
• Environnement — Choc : MIL-STD-810H Method 516.8 Procedure I
• Environnement — Vibration : MIL-STD-810H Method 514.8 Procedure I
• Environnement — Indice IP : Face avant IP65
• Certifications : CE, FCC
• Ports IO — USB : 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG
• Ports IO — Série : 1 x RS232/422/485 (par défaut RS232)
• Ports IO — LAN : 1 x LAN 10/100/1000 Mbps
• Ports IO — Vidéo : 1 x Micro HDMI Output (optionnel)
• Ports IO — Audio : 2 x Speaker
• Ports IO — Emplacement SD : 1 x Micro SD (max 32 GB)
• Alimentation — Tension : 12 V DC avec terminal block (par défaut); option 9~36 V
• Alimentation — Adaptateur : 12 V 50 W
• Alimentation — PoE : PoE (PD) conforme IEEE 802.3at (25 W)
• Caméra — Front Camera : 2 MP (optionnel)
