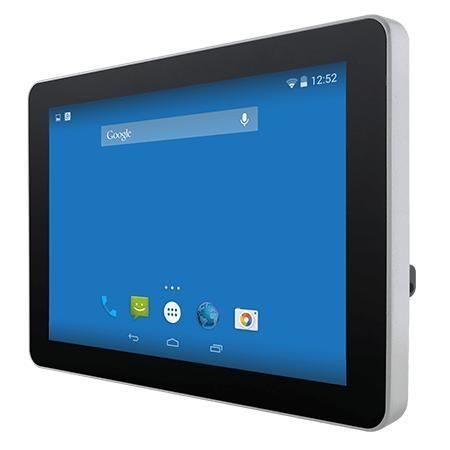

Panel PC tactile W10FA3S-PCH2-POE

à écran tactile multi-pointsà écran tactile capacitif PCAP10.1"

Présentation
Le Winmate W10FA3S-PCH2-POE est un panneau PC IHM industriel 10,1 pouces basé sur NXP i.MX6 S-series, destiné au contrôle machine, à l'automatisation d'usine et aux interfaces opérateur. Conçu pour des environnements embarqués et critiques, il propose un fonctionnement sans ventilateur, une faible consommation d'énergie, une disponibilité produit étendue et la possibilité d'alimentation via PoE. Applications types: IHM machine, contrôle d'accès, réservation de salles et terminaux d'information de salle.

Principales caractéristiques

• Écran 10,1" 1280 x 800 avec tactile capacitif projeté (PCAP)
• Refroidissement sans ventilateur et consommation ultra-faible
• Support Power over Ethernet (PoE) (PD, IEEE 802.3at)
• Caméra frontale 2 MP en option
• Lecteur RFID HF optionnel (13.56 MHz)
• Design fin et plat, facile à nettoyer pour installations visibles
• Face avant protégée : IP65 (poussière et projections d'eau)

Détails et fonctionnalités clés
Le panneau réduit la complexité d'installation en combinant données et alimentation sur un seul câble Ethernet via PoE, permettant une gestion centralisée de l'alimentation pour les systèmes de contrôle d'accès et d'automatisation. Le boîtier S-series est jusqu'à 35 % plus fin qu'un Panel PC traditionnel et présente une face avant véritablement plane pour faciliter le nettoyage et la maintenance. L'écran P-Cap supporte le multi-touch 4 points et est protégé par une lentille en verre pour une meilleure résistance aux rayures et une ergonomie tactile améliorée. La face avant scellée est certifiée IP65 contre la poussière et les éclaboussures.

Certifications

• CE
• FCC

Accessoires

• Adaptateur 100~240V AC vers DC
• Cordon d'alimentation
• Câble adaptateur Terminal Block vers femelle 2.5Ø
• Câble Open Wire avec connecteur terminal block
• Visserie VESA
• Options : support bureau VESA, kit fixation mural face avant, kit fixation verre (droit/gauche), kit de fixation bracket VESA

Remarques
Conçu pour les environnements industriels avec exploitation sans ventilateur et variantes OS optionnelles (Linux, Android, Debian). La face avant IP65 garantit une aptitude aux applications nécessitant résistance aux éclaboussures et à la poussière.

Caractéristiques techniques

• Affichage - Taille : 10.1 inches
• Affichage - Touch / Glass : Projected Capacitive Multi Touch Screen
• Affichage - Résolution : 1280 x 800
• Affichage - Luminosité panneau : 350.0 nits
• Affichage - Ratio de contraste : 800:1
• Affichage - Angles de vue : 85,85,85,85
• Affichage - Zone active : 216.96 x 135.6 mm
• Système - Processeur : NXP i.MX6 Dual Core, 1.0 GHz
• Système - Mémoire : 1 GB (par défaut) ; 2 GB (optionnel)
• Système - Stockage : eMMC onboard 16 GB (par défaut) ; eMMC onboard 32 GB (optionnel)
• Système - Systèmes d'exploitation : Linux Ubuntu 18.04 (optionnel) ; Android 6.0 (optionnel) ; Debian 7.0 (optionnel) ; Linux 4.1.15 QT 5.5 (optionnel)
• Système - WLAN : Support (optionnel)
• Système - Bluetooth : Support (optionnel)
• Système - RFID : Lecteur HF RFID 13.56 MHz (optionnel)
• Mécanique - Dimensions : 264.57 x 173.29 x 35.7 mm
• Mécanique - Découpe : 250 x 159 mm
• Mécanique - Poids : 1.2 kg
• Mécanique - Fixation : Wall mount (par défaut) ; VESA mount (optionnel)
• Mécanique - Boîtier : Plastic front bezel with metal back cover
• Mécanique - Refroidissement : Fanless design
• Environnement - Humidité fonctionnement : 10% to 90% RH, non-condensing
• Environnement - Température fonctionnement : 0°C to 50°C
• Environnement - Température stockage : -10°C to 60°C
• Environnement - Indice IP : Front IP65
• Certification : CE, FCC
• Ports E/S - USB : 1 x Console Port (Mini USB) ; 1 x USB OTG ; 1 x USB 2.0 (Type-A)
• Ports E/S - Série : 1 x RS232/422/485 (par défaut RS232)
• Ports E/S - LAN : 1 x LAN RJ45 connector with PoE (PD, 802.3at)
• Ports E/S - Vidéo : 1 x Micro HDMI (optionnel)
• Ports E/S - Audio : 1 x Speaker
• Ports E/S - Carte SD : 1 x Micro SD card slot
• Ports E/S - Expansion : 1 x mPCIe slot (for Wi-Fi module)
• Ports E/S - CANBUS : 1 x CANBUS, D-sub9
• Alimentation - Entrée : 1 x 12V DC, 2-Pin Terminal Block
• Alimentation - Tension nominale : 12V DC
• Alimentation - Adaptateur : 12V 50W
• Alimentation - PoE : PoE (PD) conforme IEEE 802.3at (25 W)
