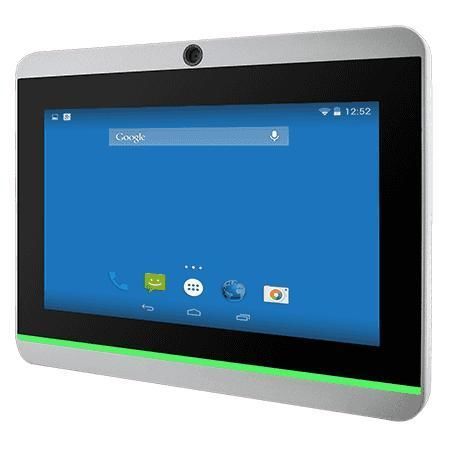

Panel PC à écran tactile multi-points W07FA3S-PCO1AC-POE

à écran tactile capacitif PCAP1000 nits7"

Présentation
Winmate W07FA3S-PCO1AC-POE est un panneau PC HMI industriel 7 pouces (NXP i.MX6 S‑Series) destiné au contrôle machine, à l'automatisation industrielle et aux interfaces opérateur. Sa conception fanless et basse consommation prend en charge l'alimentation PoE et propose en option une caméra frontale 2MP, un lecteur RFID HF et une barre lumineuse LED RGB intégrée pour l'indication d'état.

Principales caractéristiques

• Écran 7" 1024 x 600 avec tactile capacitif projeté (PCAP)
• Refroidissement sans ventilateur et consommation très faible
• Barre LED RGB intégrée (programmable)
• Prise en charge Power over Ethernet (PoE PD, IEEE 802.3at, jusqu'à 25 W)
• Caméra frontale 2MP et lecteur RFID HF 13.56 MHz en option
• Façade avant IP65 (poussière et projections d'eau)
• Boîtier métallique, montage mural par défaut, VESA en option

Atouts et usages
Le PoE réduit le câblage en fournissant données et alimentation sur un seul câble Ethernet, simplifiant l'installation et la gestion centralisée de l'alimentation pour les applications de contrôle d'accès, réservation de salles, IHM industrielles et GTB.

Design et tactile
La série S présente une face avant true-flat facilitant le nettoyage et l'intégration esthétique. Le verre de protection améliore la résistance aux rayures et le tactile projeté prend en charge le multi-touch pour les interfaces interactives.

Barre LED & RFID HF
La barre LED RGB programmable, présente des deux côtés, fournit un retour d'état visible à distance. Le RFID HF/NFC (13.56 MHz) optionnel permet des fonctions d'identification et de contrôle d'accès basiques.

Face avant IP65
La face avant étanche respecte la norme IP65 pour protéger contre la poussière et les projections d'eau, garantissant une fiabilité en environnements industriels.

Caractéristiques techniques

• Affichage : 7.0" ; Résolution 1024 x 600 ; Luminosité 1000 nits ; Contraste 700:1 ; Angles de vue 75/75/75/70 ; Zone active 153.6 x 90 mm
• Processeur : NXP i.MX6 Dual Core 1.0 GHz
• Mémoire : 1 GB (par défaut) ; 2 GB (optionnel)
• Stockage : eMMC 16 GB (par défaut) ; eMMC 32 GB (optionnel)
• Systèmes : Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5 (en option)
• Sans fil : WLAN/BT (option via mPCIe)
• RFID : HF 13.56 MHz (option)
• Light Bar : Barre LED RGB intégrée (les deux côtés)
• Dimensions : 189.4 x 145.4 x 39.8 mm ; Découpe : 175.5 x 131.5 mm ; Poids ~1.0 kg
• Montage : Mural (par défaut) ; VESA (optionnel)
• Boîtier : Métal ; Refroidissement : Fanless
• Environnement : Humidité 10%–90% RH non condensante ; Température fonctionnement 0°C–50°C ; Stockage -10°C–60°C
• Indice IP : Face avant IP65
• Certifications : CE, FCC
• Entrées / sorties : 1 x Console (Mini USB) ; 1 x USB OTG ; 1 x USB 2.0 Type-A ; 1 x RS232/422/485 (par défaut RS232) ; 1 x RJ45 avec PoE (PD, IEEE 802.3at) ; 1 x Micro HDMI (optionnel) ; 1 x Haut-parleur ; 1 x Slot Micro SD ; 1 x mPCIe (Wi‑Fi)
• CANBUS : 1 x D-sub9
• Alimentation : 1 x 12V DC (bornier 2 broches) ; Adaptateur 12V 50W ; PoE PD jusqu'à 25 W (IEEE 802.3at)
• Accessoires : Adaptateur 100~240V AC-DC, cordon d'alimentation, adaptateurs bornier, câble open-wire, vis VESA ; options : pied bureau, kits de montage mural
