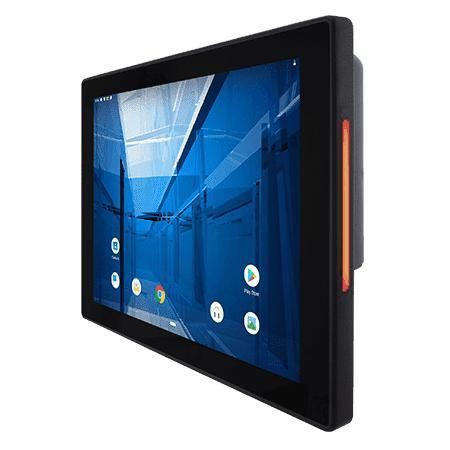

Panel PC à écran tactile multi-points R12IM3S-PCM2AC-POE

TFT LCDà écran tactile capacitif PCAP12.1"

Présentation
Le Winmate R12IM3S-PCM2AC-POE est un panneau PC HMI 12,1" de la série S équipé d'un processeur ARM A53, conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur. Il dispose d'un boîtier métallique fin, d'une façade avant IP65, d'un refroidissement sans ventilateur, d'une barre lumineuse RGB intégrée et d'options HF RFID et PoE pour des installations simplifiées.

Principales fonctionnalités

• Écran 12,1" 1024 x 768 TFT avec tactile capacitif projeté (PCAP)
• Refroidissement sans ventilateur et consommation réduite
• Prise en charge Power over Ethernet (PoE, PD) IEEE 802.3at (25 W)
• Lecteur RFID HF optionnel (13,56 MHz)
• Barre lumineuse LED RGB intégrée (indication d'état)
• Façade avant étanche IP65
• Support des systèmes Android (par défaut) ou Linux (option)

Points forts produit
Power over Ethernet : PoE transmet les données et l'alimentation via un seul câble, simplifiant le câblage et permettant une gestion centralisée de l'alimentation — adapté au contrôle d'accès et à l'automatisation.

Design fin
La série S est environ 35 % plus fine que les Panel PC traditionnels, avec une façade plane facile à nettoyer et un design adapté aux environnements industriels et salles de contrôle modernes.

Tactile P-Cap
Verre à technologie capacitive projetée offrant résistance aux rayures et prise en charge de gestes multi-touch (4 points).

Barre LED & HF RFID/NFC
Barre LED RGB programmable (quatre couleurs) pour indication distante de l'état. RFID HF/NFC (13,56 MHz) en option pour gestion d'accès et authentification opérateur.

Protection contre les intrusions
Façade avant scellée IP65 pour protection contre la poussière et les éclaboussures, adaptée aux environnements industriels.

Caractéristiques techniques

• Affichage : 12,1 inches
• Tactile / Verre : Projected Capacitive Multi-Touch Screen
• Résolution : 1024 x 768
• Luminosité : 500 nits
• Contraste : 1000:1
• Angles de vue : 89/89/89/89
• Zone active : 245.76 x 184.32 mm
• Processeur : ARM A53 (Quad Core 2.0 GHz)
• Mémoire : 4 Go LPDDR4
• Stockage : 32 Go eMMC onboard
• Systèmes d'exploitation : Android 11 (par défaut, upgradable vers Android 13) ; Linux Yocto 5.15.47 avec QT 5.15 (optionnel) ; Linux Ubuntu Server 22.04 (optionnel)
• WLAN / Bluetooth : optionnels
• RFID : Lecteur HF 13,56 MHz (optionnel)
• Barre lumineuse : RGB intégrée des deux côtés
• Dimensions : 296 x 227 x 46 mm
• Découpe : 282 x 207 mm
• Poids : 3,4 kg
• Fixation : VESA / montage en panneau
• Boîtier : métal
• Refroidissement : sans ventilateur
• Humidité de fonctionnement : 10 % à 90 % RH, sans condensation
• Température de fonctionnement : 0 °C à 50 °C
• Température de stockage : -20 °C à 60 °C
• Choc : MIL-STD-810H Method 516.8 Procedure I
• Vibration : MIL-STD-810H Method 514.8 Procedure I
• Indice IP : Front IP65
• Certifications : CE, FCC
• USB : 2 x USB 2.0 Type-A ; 1 x Micro USB 2.0 OTG
• Série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x 10/100/1000 Mbps
• Vidéo : 1 x Micro HDMI (optionnel)
• Audio : 2 x haut-parleurs
• Slot SD : 1 x Micro SD (max 32 Go)
• Alimentation : 12 V DC via bornier (par défaut) ; option 9–36 V
• Adaptateur : 12 V 50 W
• PoE : PoE (PD) IEEE 802.3at (25 W)
• Accessoires : Adaptateur 100~240 V AC-DC ; cordon d'alimentation ; câble adaptateur bornier vers femelle 2.5Ø ; câble open wire avec connecteur bornier ; vis VESA
