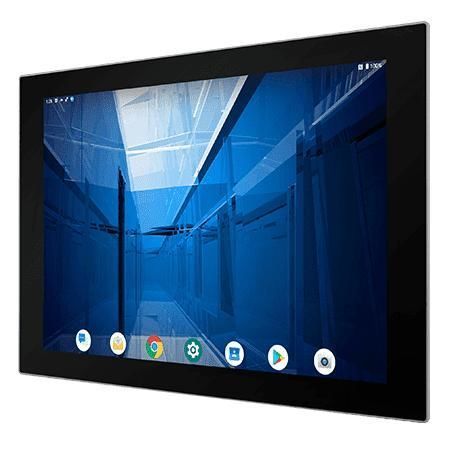

Panel PC à écran tactile multi-points R15IM3S-PCC3-POE

tactileTFT LCDà écran tactile capacitif PCAP

Présentation
Le Winmate R15IM3S-PCC3-POE est un Panel PC HMI 15 pouces de la série S conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur. Il intègre un écran 15.0 pouces 1024 x 768 TFT avec écran tactile capacitif projeté (PCAP), refroidissement sans ventilateur, consommation très faible, support Power over Ethernet (PoE), caméra frontale 2 MP en option et lecteur RFID HF en option, avec une face avant étanche IP65. Le dispositif prend en charge Android ou Linux et s'adresse aux acheteurs industriels, OEM et intégrateurs systèmes.

Principales caractéristiques

• Écran 15.0 pouces 1024 x 768 TFT avec tactile capacitif projeté (PCAP)
• Refroidissement sans ventilateur et consommation ultra-faible
• Prise en charge PoE (PD, IEEE 802.3at, 25 W)
• Caméra frontale 2 MP en option
• Lecteur RFID HF optionnel (13.56 MHz)
• Design fin et plat (environ 35 % plus fin que les Panel PC traditionnels)
• Face avant conforme IP65
• Prise en charge d'Android ou Linux

Power over Ethernet (PoE)
Le R15IM3S-PCC3-POE supporte PoE (PD) selon IEEE 802.3at (25 W), permettant la transmission de données et d'alimentation sur un seul câble pour simplifier l'installation et centraliser l'alimentation. Le PoE convient pour le contrôle d'accès, les terminaux de réservation de salles et l'automatisation industrielle.

Design
La série S est environ 35 % plus fine que les Panel PC traditionnels et dispose d'une surface parfaitement plane, facile à nettoyer et à maintenir, réduisant l'accumulation de poussière sur les bords.

Écran P‑Cap
Le tactile capacitif projeté utilise une vitre de protection résistante aux rayures, prend en charge le multi-touch 4 points et offre une réponse tactile adaptée aux applications opérateur.

Face avant IP65
La face avant est scellée selon la norme IP65 pour protéger contre l'entrée de poussières et les éclaboussures d'eau, adaptée aux environnements exposés aux projections accidentelles.

Caractéristiques techniques

• Affichage : 15.0 inches; Projected Capacitive Multi Touch; Résolution 1024 x 768; Luminosité 300 nits; Contraste 2000:1; Zone active 304.1 x 228.1 mm; Angles de vue 88/88/88/88
• Système : Processeur ARM A53 (Quad Core 2.0 GHz); Mémoire 4 GB LPDDR4; Stockage eMMC 32 GB onboard; OS Android 11 (par défaut, upgradable vers Android 13); Linux Yocto 5.15.47 avec QT 5.15 (optionnel); Ubuntu Server 22.04 (optionnel)
• Mécanique : Dimensions 363.4 x 277.86 x 44.5 mm; Découpe 346.5 x 261 mm; Poids 3.6 kg; Fixation Panel mount et VESA; Boîtier en métal; Refroidissement fanless
• Environnement : Humidité 10%–90% RH non-condensing; Temp. fonctionnement 0°C–50°C; Temp. stockage -20°C–60°C; Choc MIL-STD-810H Method 516.8 Procedure I; Vibration MIL-STD-810H Method 514.8 Procedure I; Face avant IP65
• Certifications : CE, FCC
• E/S : 2 x USB 2.0 Type A; 1 x Micro USB 2.0 OTG; 1 x RS232/422/485 (par défaut RS232); 1 x LAN 10/100/1000 Mbps; 1 x Micro HDMI (optionnel); 2 x haut-parleurs; 1 x slot Micro SD (max 32 GB)
• Alimentation : 12V DC via terminal block (par défaut); option 9~36V; Adaptateur 12V 50W; PoE PD IEEE 802.3at (25 W)
• Caméra : Front 2 MP (optionnel)
• Accessoires : Adaptateur AC 100~240V vers DC, cordon d'alimentation, adaptateur terminal block vers 2.5Ø femelle, câble open wire avec connecteur terminal block, vis VESA
