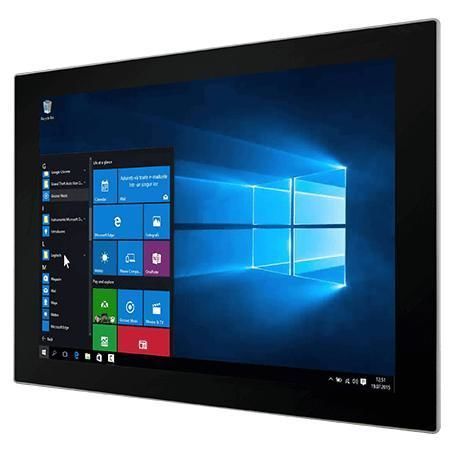

Panel PC à écran tactile multi-points R15IP3S-PCC3-POE

tactileà écran tactile capacitif PCAP15"

Aperçu
Le Winmate R15IP3S-PCC3-POE est un PC panneau HMI 15 pouces de la série S, conçu pour le contrôle machine, l'automatisation industrielle et les interfaces opérateur. Il intègre un processeur Intel® Pentium® N4200, une conception sans ventilateur, deux contrôleurs Ethernet avec option PoE et une protection frontale IP65 adaptée aux environnements industriels embarqués.

Principales caractéristiques

• Écran 15" 1024 x 768 PCAP multi-touch (4 points)
• Intel® Pentium® N4200 (Apollo Lake)
• Design fanless pour une faible consommation et une fiabilité accrue
• Double contrôleur Intel® Ethernet (une interface PoE PD optionnelle, IEEE 802.3at, 25 W)
• Face avant IP65 (étanche à l'eau et à la poussière)
• Caméra frontale 2 MP et lecteur HF RFID (13,56 MHz) en option
• Prise en charge PoE pour simplifier le câblage et la gestion d'alimentation

Affichage

• Taille : 15.0 pouces
• Tactile / Verre : Projected Capacitive Multi Touch (P-Cap)
• Résolution : 1024 x 768
• Luminosité : 300 nits
• Contraste : 2000:1
• Zone active : 304.1 x 228.1 mm

Configuration système

• Processeur : Intel® Pentium® N4200 1.1 GHz (jusqu'à 2.5 GHz)
• Mémoire : 4 GB DDR3L (par défaut), extensible à 8 GB
• Stockage : 128 GB SSD (par défaut); options 256 GB / 512 GB / 1 TB (M.2 2242)
• Ethernet : 2 x contrôleurs Intel® (2 x 2.5G/1G), une interface PoE optionnelle
• Sécurité : TPM 2.0
• OS : Windows 10 IoT Enterprise 64-bit (optionnel); Linux Ubuntu (options)
• Sans fil : WLAN/Bluetooth en option (M.2 2230 E-key)

Aspects mécaniques

• Dimensions : 363.4 x 277.86 x 45.2 mm
• Découpe : 346.5 x 261 mm
• Poids : 3.5 kg
• Fixation : Montage panneau / mural (VESA en option)
• Boîtier : Metal housing

Environnement

• Humidité : 10%–90% RH, sans condensation
• Température de fonctionnement : 0 °C à 50 °C
• Température de stockage : -10 °C à 60 °C
• Indice frontal : IP65

Certifications

• CE
• FCC

Ports et E/S

• USB : 2 x USB 3.2 Gen2x1 Type-A
• Série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 2 x RJ45 (2.5G/1G); une interface PoE PD optionnelle (IEEE 802.3at, 25 W)
• Vidéo : HDMI 1.4 (optionnel)
• Audio : 2 x haut-parleurs
• Extension : M.2 2242 B-key (SSD), M.2 2230 E-key (Wi‑Fi)
• Alimentation : 12 V DC, bornier 3 broches

Accessoires

• Fourni : Adaptateur 100–240 V AC vers DC, cordon d'alimentation, adaptateurs bornier, vis VESA, CD pilotes & manuel (selon configuration)
• Optionnels : Support bureau VESA, kit de montage mural frontal

Alimentation / PoE

• Tension nominale : 12 V DC (variantes 9–36 V possibles)
• Adaptateur recommandé : 12 V 50 W
• PoE : PoE PD conforme IEEE 802.3at (25 W)

Caractéristiques techniques (résumé)

• Modèle : R15IP3S-PCC3-POE
• Brand : Winmate
• Écran : 15" P-CAP 1024 x 768, 300 nits
• CPU : Intel® Pentium® N4200
• Mémoire/Stockage : 4 GB / 128 GB SSD par défaut; options jusqu'à 8 GB / 1 TB
• Ethernet : Dual Intel® controllers, PoE PD optionnel
• Protection frontale : IP65
