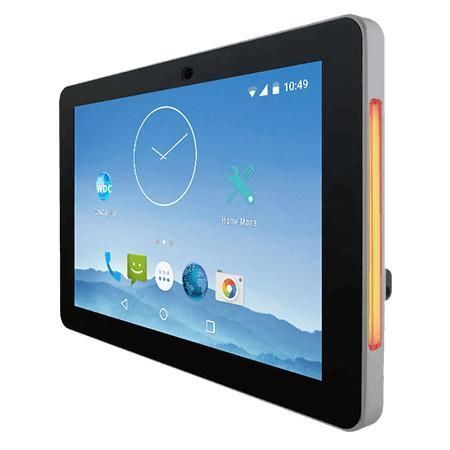

Panel PC à écran tactile multi-points R12FA3S-PCM2AC-POE

tactileà écran tactile capacitif PCAP12.1"

Présentation
Le Winmate R12FA3S-PCM2AC-POE est un panneau PC IHM 12,1 pouces équipé d'un processeur NXP i.MX6 Dual Core (1,0 GHz), conçu pour le contrôle machine, l'automatisation industrielle et les interfaces opérateur. Il propose un fonctionnement sans ventilateur, une faible consommation, une face avant IP65 et des modules optionnels (caméra 2 MP, lecteur HF RFID) pour le contrôle d'accès et l'information de salles.

Principales caractéristiques

• Écran 12,1" 1024 x 768 avec tactile capacitif projeté (PCAP)
• Conception sans ventilateur et consommation ultra-faible
• Prise en charge PoE (PD, IEEE 802.3at, 25 W)
• Caméra frontale 2 MP optionnelle
• Lecteur HF RFID 13.56 MHz optionnel
• Barres LED RGB d'état intégrées (programmables)
• Face avant IP65 pour protection contre poussière et éclaboussures

Power over Ethernet (PoE)
PoE combine données et alimentation sur un seul câble, simplifiant l'installation et autorisant une gestion centralisée de l'alimentation. Ce mode est pertinent pour le contrôle d'accès, l'automatisation industrielle et les déploiements avec contraintes de câblage.

Design et ergonomie
La série S est environ 35% plus fine qu'un Panel PC traditionnel et présente une face avant plane facilitant l'esthétique, le nettoyage et la maintenance en milieu industriel.

P-Cap Touch
Le tactile projeté supporte le multi-touch 4 points, offre une interaction adaptée au doigt et bénéficie d'une vitre de protection améliorant la résistance aux rayures.

Barre LED et HF RFID/NFC
Des barres LED RGB intégrées sur les deux côtés fournissent une indication visuelle d'état à distance. L'option HF RFID/NFC permet le contrôle d'accès restreint et l'identification utilisateur.

Face avant IP65
La face avant est scellée IP65, protégeant la zone d'affichage et tactile contre l'intrusion de poussière et les projections d'eau pour un fonctionnement fiable en environnements industriels classiques.

Certifications

• CE
• FCC

Caractéristiques / spécifications techniques

• Modèle : R12FA3S-PCM2AC-POE
• Affichage : 12,1 pouces, 1024 x 768, 500 nits, contraste 1000:1, zone active 245,76 x 184,32 mm
• Tactile / Verre : Projected Capacitive Multi Touch (4 points), verre de protection
• Processeur : NXP i.MX6 Dual Core 1,0 GHz
• Mémoire : 1 GB (par défaut) ; 2 GB (option)
• Stockage : eMMC 16 GB (par défaut) ; eMMC 32 GB (option)
• Systèmes : Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5 (optionnels)
• Sans fil : WLAN / Bluetooth (optionnels)
• RFID : HF RFID 13.56 MHz (option)
• Barre lumineuse : RGB LED intégrée des deux côtés
• Dimensions : 296 x 227 x 46 mm ; Découpe : 282 x 207 mm ; Poids : 3,0 kg
• Montage : Montage panneau (par défaut) ; VESA (option)
• Boîtier : Metal housing ; Refroidissement : Sans ventilateur
• Humidité fonctionnement : 10%–90% RH non condensant ; Température fonctionnement : 0°C à 50°C ; Stockage : -10°C à 60°C
• Indice IP : Face avant IP65
• E/S : 1 x Console (Mini USB), 1 x USB OTG, 1 x USB 2.0 Type-A, 1 x RS232/422/485 (par défaut RS232), 1 x RJ45 LAN avec PoE (PD, IEEE 802.3at), 1 x Micro HDMI (option), 1 x Haut-parleur, 1 x Micro SD, 1 x mPCIe, 1 x CANBUS D-sub9
• Alimentation : 1 x 12V DC borne à vis ; Adaptateur : 12V 50W inclus ; PoE PD conforme IEEE 802.3at (25 W)
• Accessoires : Adaptateur 100~240V AC→12V DC, câble d'alimentation, adaptateur bornier→2.5Ø femelle, câble fils ouverts avec bornier, vis VESA ; Option : support bureau VESA (9B0000000412)
