Panel PC à écran tactile multi-points R12MG3S-PCM2-POE

tactileà écran tactile capacitifà écran tactile capacitif PCAP

Présentation

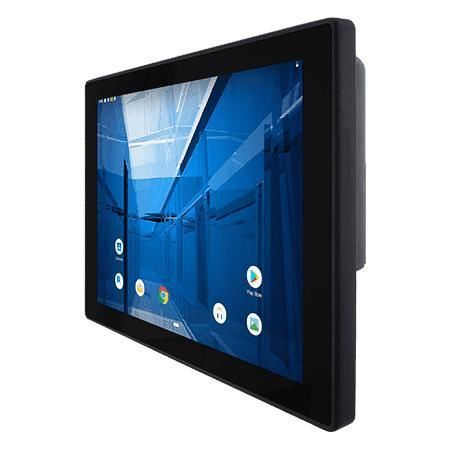

Le Winmate R12MG3S-PCM2-POE est un Panel PC HMI de 12,1" de la série S équipé d'un processeur ARM (2 x A78 + 4 x A55) conçu pour le contrôle machine, l'automatisation industrielle et les interfaces opérateur. Il offre une disponibilité long terme, des options modulaires et une faible consommation adaptées aux intégrations OEM et systèmes embarqués.

Fonctionnalités principales

• Écran 12,1" 1024 x 768 avec tactile Projected Capacitive Multi-Touch (P-CAP)
• Prise en charge PoE (Power over Ethernet, PD IEEE 802.3at jusqu'à 25 W)
• Caméra frontale 2MP en option
• Lecteur RFID HF 13,56 MHz en option
• Face avant protégée IP65 contre eau et poussière
• Conception sans ventilateur et faible consommation
• Boîtier métallique compatible montage VESA

Connectivité et interaction par écran P-Cap
Le tactile capacitif projeté offre un multi-touch 4 points réactif, une excellente lisibilité et une durabilité nécessaire pour les IHM industrielles exigeant des interactions rapides et précises. La luminosité de 500 nits et les larges angles de vue conviennent à différents environnements lumineux.

Fonctionnement silencieux grâce à la conception sans ventilateur
La série S exploite un refroidissement sans ventilateur (dissipateurs et chambres à vapeur) pour une gestion thermique silencieuse et fiable, réduisant la maintenance dans les postes opérateur et armoires de contrôle.

Protection contre l'eau et la poussière (IP65)
La face avant IP65 protège l'appareil contre éclaboussures et intrusion de poussières, permettant un usage en présence de projections accidentelles, lavage léger ou environnements poussiéreux.

Alimentation via Ethernet (PoE)
La prise en charge PoE (PD suivant IEEE 802.3at jusqu'à 25 W) permet la transmission conjointe de données et d'alimentation sur un câble Ethernet unique, simplifiant les installations et facilitant le déploiement en positions difficiles d'accès.

Caractéristiques techniques

• Affichage - Taille : 12.1 inches
• Affichage - Tactile / Verre : Projected Capacitive Multi Touch Screen
• Affichage - Résolution : 1024 x 768
• Affichage - Luminosité : 500.0 nits
• Affichage - Contraste : 1000:1
• Affichage - Angles de vue : 89, 89, 89, 89
• Affichage - Zone active : 245.76 x 184.32 mm
• Système - Processeur : ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
• Système - Mémoire : 4 GB LPDDR4
• Système - Stockage : Onboard 32 GB
• Système - OS : Android 13 (par défaut); Linux Yocto 5.15.47 avec QT 5.15 (option); Linux Ubuntu 22.04 (option)
• Système - WLAN : Support (optionnel)
• Système - Bluetooth : Support (optionnel)
• Système - RFID : Lecteur HF 13.56 MHz (optionnel)
• Mécanique - Dimensions : 296 x 227 x 46 mm
• Mécanique - Découpe : 282 x 207 mm
• Mécanique - Poids : 3.4 kg
• Mécanique - Montage : VESA Mount
• Mécanique - Boîtier : Metal Housing
• Mécanique - Refroidissement : Fanless Design
• Environnement - Humidité : 10% à 90% RH, non condensant
• Environnement - Température fonctionnement : 0°C à 50°C
• Environnement - Température stockage : -20°C à 60°C
• Environnement - Choc : MIL-STD-810H Method 516.8 Procedure I
• Environnement - Vibration : MIL-STD-810H Method 514.8 Procedure I
• Indice IP : Front IP65
• Certifications : CE, FCC
• IO - USB : 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG)
• IO - Série : 1 x RS232/422/485 (par défaut RS232)
• IO - LAN : 1 x LAN 10/100/1000 Mbps
• IO - Vidéo : 1 x Micro HDMI Output (optionnel)
• IO - Audio : 2 x Speaker
• IO - Slot SD : 1 x Micro SD card slot
• Accessoires : Adaptateur 100~240V AC→DC; Câble d'alimentation; Câble adaptateur Terminal Block vers femelle 2.5Ø; Câble open wire avec bornier; Vis VESA
• Alimentation : 12V DC via Terminal Block (par défaut); option 9~36V; Adaptateur 12V 50W; PoE PD IEEE 802.3at (25 W)
• Modèle : R12MG3S-PCM2-POE
• Marque : Winmate
