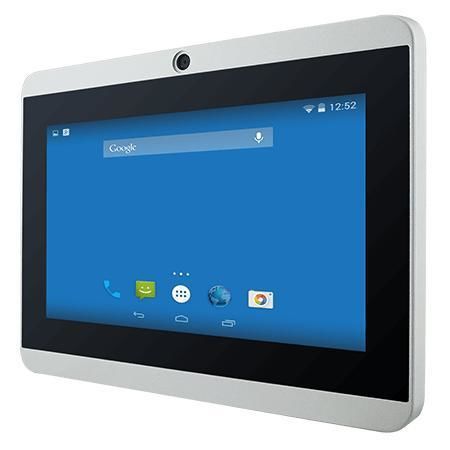

Panel PC à écran tactile multitouche W07FA3S-PCO1-POE

à écran tactile capacitif PCAP1000 nits7"

Présentation
Le Winmate W07FA3S-PCO1-POE est un panneau PC IHM 7 pouces basé sur la plate-forme NXP i.MX6 Série S, conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur. Il dispose d'un châssis fin, d'une façade avant IP65, d'un refroidissement sans ventilateur et du support Power over Ethernet (PoE). Applications types : contrôle d'accès, terminaux de réservation de salles et interfaces IoT industrielles.

Principales caractéristiques

• Écran 7 pouces 1024 x 600 avec tactile capacitif projeté (PCAP)
• Refroidissement fanless et très faible consommation
• Support PoE (PD, IEEE 802.3at, jusqu'à 25 W)
• Caméra frontale 2 MP en option
• Lecteur RFID HF 13.56 MHz en option
• Façade avant IP65 contre poussière et projections

Certifications

• CE
• FCC

Affichage

• Taille : 7.0 pouces
• Touch / Verre : Projected Capacitive Multi-Touch (PCAP)
• Résolution : 1024 x 600
• Luminosité panneau : 1000 nits
• Contraste : 700:1
• Angles de vue : 75/75/75/70
• Zone active : 153.6 x 90 mm

Spécifications système

• Processeur : NXP i.MX6 Dual Core 1.0 GHz
• Mémoire : 1 GB (par défaut) ; 2 GB (optionnel)
• Stockage : eMMC 16 GB (par défaut) ; 32 GB (optionnel)
• Systèmes d'exploitation (optionnels) : Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• WLAN / Bluetooth : support optionnel
• RFID : lecteur HF 13.56 MHz (optionnel)

Mécanique

• Dimensions : 189.4 x 145.4 x 39.8 mm
• Découpe (cut out) : 175.5 x 131.5 mm
• Poids : 1.0 kg
• Montage : mural (par défaut) ; VESA (optionnel)
• Boîtier : métal
• Refroidissement : design sans ventilateur

Environnement

• Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Indice IP : façade avant IP65

Entrées / Sorties (I/O)

• USB : 1 x Console (Mini USB) ; 1 x USB OTG ; 1 x USB 2.0 Type-A
• Série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x RJ45 avec PoE (PD, IEEE 802.3at)
• Vidéo : 1 x Micro HDMI (optionnel)
• Audio : 1 x Haut-parleur
• SD : 1 x emplacement Micro SD
• Expansion : 1 x emplacements mPCIe (half-size)
• CANBUS : 1 x D-sub9
• Alimentation : 1 x 12V DC, bornier 2 broches

Accessoires

• Accessoires fournis : adaptateur 100~240V AC vers 12V DC ; câble d'alimentation ; adaptateur bornier vers 2.5Ø ; câble ouvert avec bornier ; vis VESA ; CD drivers & manuel (selon configuration)
• Accessoires optionnels : pied de bureau VESA ; kit de fixation mural frontal ; kit de support VESA ; modules caméra/RFID/Wi‑Fi

Alimentation

• Tension : 12V DC
• Adaptateur : 12V 50W
• PoE : PD conforme IEEE 802.3at (jusqu'à 25 W)

Caractéristiques techniques

• Modèle : W07FA3S-PCO1-POE
• Brand: Winmate
• Affichage : 7.0" 1024 x 600 PCAP, 1000 nits, 700:1
• Processeur : NXP i.MX6 Dual Core 1.0 GHz
• Mémoire / Stockage : 1 GB / 16 GB eMMC (par défaut), options disponibles
• Indice frontal : IP65
• Température / Humidité : 0°C à 50°C ; 10%–90% RH
• Dimensions / Poids : 189.4 x 145.4 x 39.8 mm / 1.0 kg
• I/O : USB, RS232/422/485, RJ45 PoE, Micro HDMI (opt.), haut-parleur, micro SD, mPCIe, CANBUS
• Alimentation : 12V DC ; adaptateur 12V 50W ; PoE PD IEEE 802.3at (25 W)
• Certifications : CE, FCC
