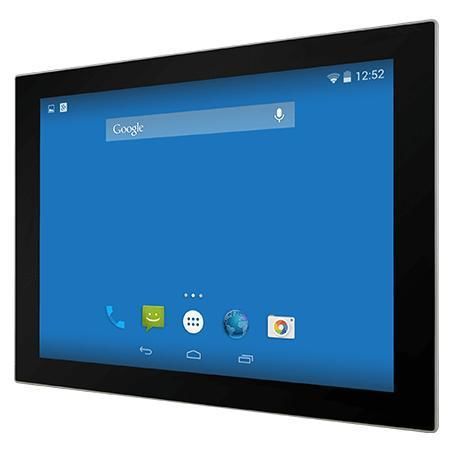

Panel PC LCD R15FA3S-PCC3-POE

à écran tactile multi-pointsTFT LCDà écran tactile capacitif PCAP

Présentation
Le Winmate R15FA3S-PCC3-POE est un Panneau PC HMI 15.0" de la série S basé sur NXP i.MX6, conçu pour le contrôle des machines, l'automatisation d'usine et les interfaces opérateur. Il intègre un écran 15.0" 1024 x 768 avec tactile capacitif projeté (PCAP), un design sans ventilateur à faible consommation, stockage eMMC embarqué et le support Power over Ethernet (PoE) PD (IEEE 802.3at, jusqu'à 25 W).

Principales caractéristiques

• Écran TFT 15.0" 1024 x 768 avec tactile capacitif projeté (PCAP)
• Processeur NXP i.MX6 Dual Core 1.0 GHz (Quad Core en option)
• Design sans ventilateur et consommation très réduite
• LPDDR3 embarqué 1 Go (2 Go en option)
• eMMC embarqué 16 Go (32 Go en option)
• Prise en charge PoE IEEE 802.3at (PD, jusqu'à 25 W)
• Lecteur RFID HF optionnel (13.56 MHz)
• Face avant classée IP65 contre poussières et éclaboussures

Certifications

• CE
• FCC

Points forts

• Power over Ethernet : données et alimentation sur un seul câble pour simplifier l'installation et centraliser l'alimentation pour le contrôle d'accès et l'automatisation industrielle.
• Série S compacte : châssis plus fin qu'un Panel PC traditionnel et surface avant plane facilitant le nettoyage et la maintenance.
• Tactile P‑Cap : verre de protection résistant aux rayures, supporte le multi‑touch 4 points pour des interactions opérateur fiables.
• Face avant IP65 : façade scellée protégeant contre la poussière et les projections d'eau en environnement industriel.

Caractéristiques / spécifications techniques

• Affichage - Taille : 15.0 inches
• Affichage - Tactile / Verre : Projected Capacitive Multi Touch Screen
• Affichage - Résolution : 1024 x 768
• Affichage - Luminosité panneau : 300 nits
• Affichage - Contraste : 2000:1
• Affichage - Angles de vue : 88/88/88/88
• Affichage - Zone active : 304.1 x 228.1 mm
• Système - Processeur : NXP i.MX6 Dual Core 1.0 GHz (Quad Core optionnel)
• Système - Mémoire : 1 GB LPDDR3 (par défaut); 2 GB optionnel
• Système - Stockage : eMMC 16 GB onboard (par défaut); 32 GB optionnel
• Système - OS : Linux Ubuntu 18.04 (optionnel); Android 6.0 (optionnel); Debian 7.0 (optionnel); Linux 4.1.15 QT 5.5 (optionnel)
• Système - WLAN / Bluetooth : support optionnel
• Système - RFID : Lecteur HF 13.56 MHz (optionnel)
• Mécanique - Dimensions : 363.4 x 277.86 x 45.2 mm
• Mécanique - Découpe : 346.5 x 261 mm
• Mécanique - Poids : 3.5 kg
• Mécanique - Montage : Montage en panneau (par défaut); montage VESA optionnel
• Mécanique - Boîtier : Metal housing
• Mécanique - Refroidissement : Fanless design
• Environnement - Humidité de fonctionnement : 10% à 90% RH, non condensant
• Environnement - Température de fonctionnement : 0°C à 50°C
• Environnement - Température de stockage : -20°C à 60°C
• Environnement - Indice IP : Face avant IP65
• Certifications : CE, FCC
• Ports IO - USB : 1 x Console Port (Mini USB); 1 x USB OTG; 1 x USB 2.0 (Type-A)
• Ports IO - Série : 1 x RS232/422/485 (par défaut RS232)
• Ports IO - LAN : 1 x RJ45 avec PoE (PD, IEEE 802.3at)
• Ports IO - Vidéo : 1 x Micro HDMI (optionnel)
• Ports IO - Audio : 1 x Haut‑parleur
• Ports IO - Carte SD : 1 x Micro SD
• Ports IO - Extension : 1 x mPCIe (pour module Wi‑Fi, half-size)
• Ports IO - CANBUS : 1 x CANBUS, D‑sub9
• Alimentation - Entrée : 1 x 12V DC, bornier 2 broches
• Alimentation - Puissance : 12V DC; adaptateur 12V 50W
• Alimentation - PoE : PoE (PD) conforme IEEE 802.3at (jusqu'à 25 W)
• Accessoires fournis : Adaptateur 100~240V AC à DC; câble d'alimentation; câble adaptateur Terminal Block vers 2.5Ø femelle; câble open‑wire avec connecteur à bornier; vis VESA; CD pilotes et manuel
• Accessoires optionnels : Support bureau VESA (9B0000000412); kit de montage mural frontal (99K000A00006)
