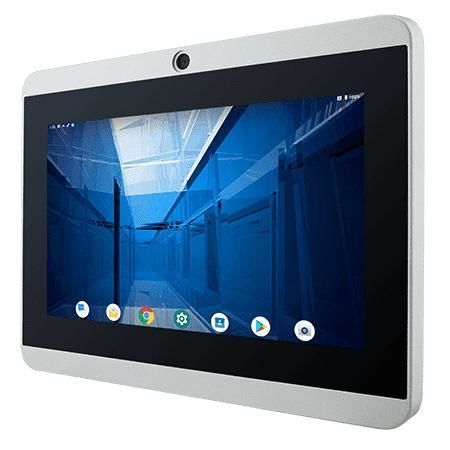

Panel PC à écran tactile multi-points W07IM3S-PCO1-POE

à écran tactile capacitif PCAP1000 nits7"

Présentation
Le Winmate W07IM3S-PCO1-POE est un panneau PC HMI 7 pouces équipé d'un processeur ARM A53, conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur. Il propose une façade verre true-flat, refroidissement sans ventilateur, faible consommation et prise en charge PoE. Options : caméra frontale 2 MP et lecteur RFID HF (13,56 MHz).

Principales caractéristiques

• Écran 7" 1024 x 600 P-CAP multi-touch
• Conception sans ventilateur et consommation ultra-faible
• PoE (IEEE 802.3at PD, 25 W)
• Face avant protégée IP65
• Caméra frontale 2 MP et lecteur RFID HF en option
• Android (par défaut) ou distributions Linux en option
• Montage panneau et VESA, boîtier métallique

Affichage

• Taille : 7.0 inches
• Touch / Verre : Projected Capacitive Multi-Touch (4 points)
• Résolution : 1024 x 600
• Luminosité : 1000 nits
• Contraste : 700:1
• Zone active : 153.6 x 90 mm; Angles de vue : 75,75,75,70

Spécifications système

• Processeur : ARM A53 (Quad Core 2.0 GHz)
• Mémoire : 4 GB LPDDR4
• Stockage : 32 GB eMMC onboard
• OS : Android 11 (par défaut, upgradable à Android 13); Linux Yocto ou Ubuntu Server en option
• WLAN et Bluetooth : support optionnel

Mécanique

• Dimensions : 189.4 x 145.4 x 40 mm ; Découpe : 175.5 x 131.5 mm
• Poids : 1.0 kg
• Fixation : montage panneau et VESA
• Boîtier : métal

Environnement

• Humidité fonctionnement : 10% à 90% RH (sans condensation)
• Température fonctionnement : 0°C à 50°C ; Stockage : -20°C à 60°C
• Choc / Vibration : conforme MIL-STD-810H
• Indice frontal : IP65

Certifications

• CE
• FCC

Ports E/S

• USB : 2 x USB 2.0 Type A ; 1 x Micro USB 2.0 OTG
• Série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x 10/100/1000 Mbps
• Vidéo : 1 x Micro HDMI (optionnel)
• Audio : 1 x haut-parleur ; SD : 1 x Micro SD (max 32 GB)

Alimentation

• Entrée : 12 V DC via bornier
• Adaptateur : 12 V 50 W (accessoire)
• PoE (PD) : IEEE 802.3at (25 W)

Caméra

• Caméra frontale : 2 MP (optionnelle)

Accessoires

• Adaptateur AC/DC 100 ~ 240 V ; cordon d'alimentation
• Câble adaptateur bornier vers 2.5Ø femelle ; câble open-wire avec bornier
• Vis VESA

Caractéristiques techniques

• Modèle : W07IM3S-PCO1-POE
• Marque : Winmate
• Affichage : 7.0" / 1024 x 600 / P-CAP
• Luminosité / Contraste : 1000 nits / 700:1
• Processeur / Mémoire / Stockage : ARM A53 Quad Core 2.0 GHz / 4 GB LPDDR4 / 32 GB eMMC
• Montage & boîtier : Panel & VESA ; boîtier métallique ; fanless
• Conditions & certifications : 0°C–50°C ; façade IP65 ; MIL-STD-810H ; CE, FCC
• E/S & alimentation : USB x3, RS232/422/485, LAN 1GbE, Micro HDMI (opt), 12 V DC et PoE PD (25 W)
