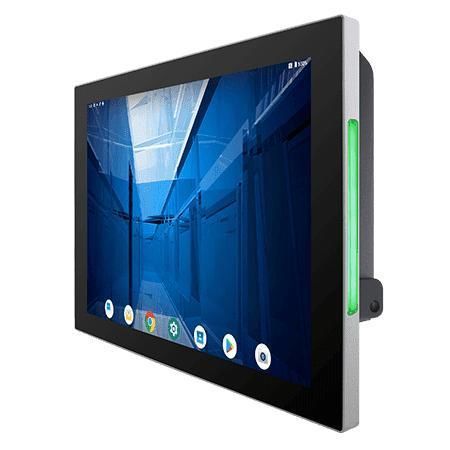

Panel PC à écran tactile multitouche R15MG3S-PCC3AC-POE

tactileà écran tactile capacitif PCAP15"

Présentation
Le Winmate R15MG3S-PCC3AC-POE est un Panel PC HMI 15 pouces de la série S, conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur. Il intègre un processeur ARM (2 x A78 + 4 x A55), une face avant IP65, refroidissement sans ventilateur et une barre lumineuse LED RVB intégrée. La prise en charge PoE et les options modulaires facilitent l'installation et l'intégration système.

Principales caractéristiques

• 15" 1024 x 768 avec écran tactile Projected Capacitive Multi-Touch (P-CAP)
• Barre lumineuse LED RVB intégrée (de chaque côté)
• Prise en charge Power over Ethernet (PoE PD, IEEE 802.3at, 25 W)
• Caméra frontale 2 MP en option
• Lecteur RFID HF 13.56 MHz en option
• Face avant IP65 (résistante à l'eau et à la poussière)
• Conception sans ventilateur pour un fonctionnement silencieux et basse consommation

Faits saillants & Conception

• Écran P-CAP réactif à 4 points pour l'interaction opérateur
• Refroidissement sans ventilateur utilisant dissipateurs et chambres à vapeur pour une gestion thermique fiable
• Barre lumineuse RVB programmable pour l'indication d'état
• PoE réduit le câblage en combinant alimentation et données sur un seul câble Ethernet
• Système d'exploitation par défaut : Android 13 ; configurations Linux Yocto ou Ubuntu en option

Certifications

• CE
• FCC

Remarques sur les options

• Caméra frontale : module 2 MP en option
• RFID : lecteur HF 13.56 MHz en option
• WLAN / Bluetooth : disponibles en options
• Systèmes d'exploitation : Android 13 (par défaut) ; Linux Yocto 5.15.47 avec QT 5.15 (optionnel) ; Linux Ubuntu 22.04 (optionnel)

Caractéristiques techniques

• Modèle : R15MG3S-PCC3AC-POE
• Taille d'écran : 15.0 inches
• Tactile / verre : Projected Capacitive Multi Touch Screen
• Résolution : 1024 x 768
• Luminosité : 300 nits
• Contraste : 2000:1
• Angles de vue : 88,88,88,88
• Zone active : 304.1 x 228.1 mm
• Processeur : ARM 2 x A78 2.0 GHz + 4 x A55 2.0 GHz
• Mémoire : 4 GB LPDDR4
• Stockage : 32 GB onboard
• Système d'exploitation : Android 13 (par défaut) ; Linux Yocto 5.15.47 avec QT 5.15 (optionnel) ; Linux Ubuntu 22.04 (optionnel)
• WLAN : optionnel
• Bluetooth : optionnel
• RFID : Lecteur HF 13.56 MHz (optionnel)
• Barre lumineuse : LED RVB intégrée des deux côtés
• Dimensions : 363.4 x 277.86 x 44.5 mm
• Découpe (cut out) : 346.5 x 261 mm
• Poids : 3.6 kg
• Montage : Panel mount ; VESA mount
• Boîtier : Metal housing
• Refroidissement : Fanless design
• Humidité de fonctionnement : 10% à 90% RH, non-condensing
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -20°C à 60°C
• Shock : MIL-STD-810H Method 516.8 Procedure I
• Vibration : MIL-STD-810H Method 514.8 Procedure I
• Indice IP : Front IP65
• Ports USB : 2 x USB 2.0 Type A ; 1 x USB 2.0 Type C (OTG)
• Port série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x LAN 10/100/1000 Mbps
• Vidéo : 1 x Micro HDMI Output (optionnel)
• Audio : 2 x Speaker
• Slot carte SD : 1 x Micro SD card slot
• Alimentation : 12V DC with terminal block (par défaut) ; 9~36V (optionnel)
• Adaptateur : 12V 50W
• PoE : PoE (PD) suit IEEE 802.3at (25 W)
• Caméra frontale : 2MP (optionnelle)
• Accessoires fournis / compatibles : Adaptateur 100~240V AC to DC ; Cordon d'alimentation ; Câble Terminal Block to 2.5Ø Female Adapter ; Open Wire Cable with terminal block connector ; Vis VESA
