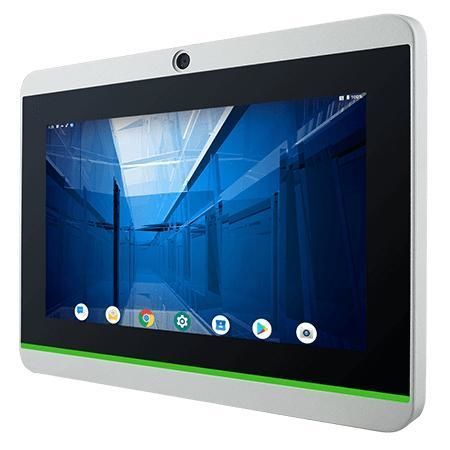

Panel PC à écran tactile multi-points W07IQ3S-PCT1AC-POE

à écran tactile capacitif PCAP7"1024 x 600

Présentation
Le Winmate W07FA3S-PCT1AC-POE est un panneau PC HMI industriel 7 pouces de la série S (NXP i.MX6) conçu pour les applications d'automatisation, le contrôle machine et les interfaces opérateur. Il propose un écran tactile projeté multi-touch, une conception sans ventilateur à faible consommation, une barre lumineuse LED RGB intégrée et la prise en charge de l'alimentation via PoE, avec des options matérielles (RFID HF, caméra frontale) pour les scénarios de contrôle d'accès, réservation de salles et affichage d'état.

Principales caractéristiques

• Écran tactile capacitif projeté (PCAP) 7 pouces, résolution 1024 x 600
• Système sans ventilateur avec consommation ultra-faible
• Barre lumineuse LED RVB intégrée (indicateur d'état)
• Prise en charge PoE (Power over Ethernet)
• Caméra frontale 2 MP en option
• Lecteur RFID HF (13.56 MHz) en option
• Design fin et étanche (face avant IP65) adapté aux terminaux de réservation et au contrôle d'accès

Système et affichage

• Taille d'écran : 7.0 inches
• Type tactile/verre : Projected Capacitive Multi Touch Screen (PCAP)
• Résolution : 1024 x 600
• Luminosité panneau : 320 nits
• Contraste : 1000:1
• Angles de vue : 75, 75, 75, 70
• Zone active : 153.6 x 90 mm
• Processeur : NXP i.MX6 Dual Core 1.0 GHz
• Mémoire : 1 GB (par défaut), 2 GB en option
• Stockage : eMMC 16 GB (par défaut), eMMC 32 GB en option
• Systèmes d'exploitation (optionnels) : Linux Ubuntu 18.04, Android 6.0, Debian 7.0, Linux 4.1.15 QT 5.5
• WLAN / Bluetooth : support en option

Dimensions et mécanique

• Dimension (L x H x P) : 189.4 x 145.4 x 39.8 mm
• Découpe (cut out) : 175.5 x 131.5 mm
• Poids : 1.0 kg
• Fixation : Montage mural (par défaut), VESA en option
• Boîtier : Metal Housing
• Système de refroidissement : Fanless design

Environnement et protection

• Humidité de fonctionnement : 10% à 90% RH, non-condensante
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Indice de protection : Face avant IP65

Certifications

• CE
• FCC

Connectivité et E/S

• USB : 1 x Console Port (Mini USB), 1 x USB OTG, 1 x USB 2.0 (Type-A)
• Port série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x RJ45 avec PoE (PD, IEEE 802.3at)
• Vidéo : 1 x Micro HDMI (optionnel)
• Audio : 1 x Speaker
• Lecteur de carte : 1 x Micro SD card slot
• Expansion : 1 x mPCIe slot (for half-size Wi‑Fi)
• CANBUS : 1 x CANBUS, D-sub9
• Entrée alimentation : 1 x 12V DC, 2-pin terminal block

Alimentation et accessoires

• Alimentation : 12V DC (via terminal block)
• Adaptateur : 12V 50W (inclus / accessoire)
• PoE : PoE (PD) conforme IEEE 802.3at (25 W)
• Accessoires inclus : Adaptateur 100~240V AC to DC, cordon d'alimentation, adaptateur terminal block vers 2.5Ø female, câble open wire avec connecteur, vis VESA, CD pilote et manuel
• Accessoires optionnels : VESA Desk Stand, Front Side Wall Mount Kit, VESA bracket mounting kit

Caractéristiques techniques

• Modèle : W07FA3S-PCT1AC-POE
• Marque : Winmate
• Écran : 7.0" PCAP, 1024 x 600, zone active 153.6 x 90 mm
• Luminosité / Contraste / Angles : 320 nits / 1000:1 / 75,75,75,70
• Processeur : NXP i.MX6 Dual Core 1.0 GHz
• Mémoire : 1 GB (par défaut) / 2 GB (optionnel)
• Stockage : eMMC 16 GB (par défaut) / 32 GB (optionnel)
• Systèmes d'exploitation : Ubuntu 18.04, Android 6.0, Debian 7.0, Linux QT (options)
• Interfaces : USB Mini/OTG/Type-A, RS232/422/485, RJ45 PoE, Micro HDMI (opt.), Micro SD, mPCIe, CANBUS D-sub9, Speaker
• Alimentation : 12V DC (terminal block) et PoE PD IEEE 802.3at (25 W)
• Dimensions / Poids : 189.4 x 145.4 x 39.8 mm / 1.0 kg
• Montage : Montage mural (par défaut), VESA en option
• Protection : Face avant IP65
• Options : Caméra frontale 2MP, RFID HF 13.56 MHz, WLAN/BT (optionnels)
• Certifications : CE, FCC
