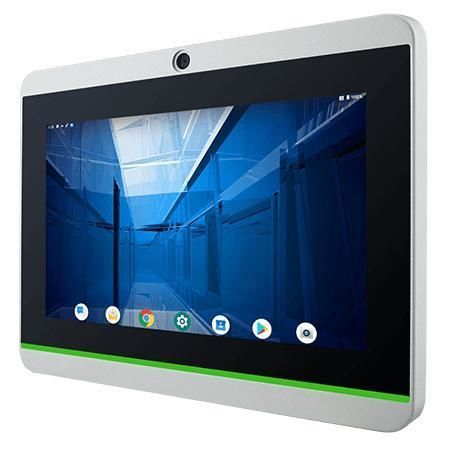

Panel PC à écran tactile multi-points W07IQ3S-PCO1AC-POE

à écran tactile capacitif PCAP1000 nits7"

Présentation
Le Winmate W07IQ3S-PCO1AC-POE est un panneau PC HMI 7 pouces de la S-Series, équipé d'un processeur Qualcomm® Snapdragon™ 660 (Octa‑Core 2.2 GHz). Conçu pour le contrôle machines, l'automatisation industrielle et les interfaces opérateur, il cible les applications industrielles, OEM et intégrateurs nécessitant une disponibilité produit sur long cycle, un fonctionnement sans ventilateur et une alimentation simplifiée via PoE.

Principales caractéristiques

• Écran 7" 1024 x 600 avec tactile capacitif projeté (P-CAP)
• Refroidissement sans ventilateur et consommation très faible
• Support Power over Ethernet (PoE, IEEE 802.3at PD, 25 W)
• Caméra frontale 2 MP en option
• Lecteur RFID HF 13.56 MHz en option
• Façade avant IP65 (protection contre la poussière et les projections d'eau)
• Barre lumineuse LED RGB intégrée (programmable)

Fonctions et cas d'usage
La S-Series est environ 35 % plus fine que les Panel PC traditionnels et offre une surface vitrée plate facile à nettoyer et un multi-touch 4 points. Le PoE permet transmission de données et alimentation via un seul câble, simplifiant l'installation et la gestion d'alimentation centralisée. La barre LED programmable fournit une indication d'état à distance. Applications types : contrôle d'accès, IHM d'automatisation industrielle, terminaux de réservation de salles, bornes d'information et gestion de bâtiments où câblage simplifié, protection frontale IP65 et fonctionnement sans ventilateur sont requis.

Certifications

• CE
• FCC

Protection avant
Face avant certifiée IP65, protégée contre la poussière et les éclaboussures, adaptée aux environnements nécessitant nettoyage frontal et résistance aux projections.

Remarques supplémentaires
Modules optionnels : WLAN et Bluetooth, lecteur HF RFID, sortie vidéo Micro HDMI, caméra frontale 2 MP. Options de montage : encastrement panneau et VESA. Boîtier métallique avec conception thermique sans ventilateur pour un fonctionnement silencieux et fiable.

Caractéristiques techniques

• Affichage — Taille : 7.0 inches
• Affichage — Tactile / Verre : Projected Capacitive Multi Touch Screen
• Affichage — Résolution : 1024 x 600
• Affichage — Luminosité : 1000 nits
• Affichage — Contraste : 700:1
• Affichage — Angles de vue : 75, 75, 75, 70
• Affichage — Zone active : 153.6 x 90 mm
• Système — Processeur : Qualcomm® Snapdragon™ 660 (Octa‑Core 2.2 GHz)
• Système — Mémoire : 3 GB LPDDR4
• Système — Stockage : eMMC onboard 32 GB
• Système — OS : Android 9.0
• WLAN : Support (optionnel)
• Bluetooth : Support (optionnel)
• RFID : HF RFID Reader 13.56 MHz (optionnel)
• Barre lumineuse : RGB LED intégrée des deux côtés
• Mécanique — Dimensions : 189.4 x 145.4 x 36.1 mm
• Mécanique — Découpe : 175.5 x 131.5 mm
• Mécanique — Poids : 1.0 kg
• Montage : Panel mount ; VESA mount
• Boîtier : Metal (Aluminum)
• Refroidissement : Fanless design
• Environnement — Humidité de fonctionnement : 10% à 90% RH, non condensant
• Environnement — Température fonctionnement : 0°C à 50°C
• Environnement — Température stockage : -20°C à 60°C
• Choc : MIL-STD-810G Method 516.6 Procedure I
• Vibration : MIL-STD-810G Method 514.6 Procedure I
• Indice IP : Face avant IP65
• Certifications : CE, FCC
• Ports IO — USB : 2 x USB 2.0 (Type A), 1 x USB 3.0 (Type-C)
• Ports IO — Série : 1 x RS232/422/485 (par défaut RS232)
• Ports IO — LAN : 1 x LAN (PoE, supporte IEEE 802.3at PD)
• Ports IO — Vidéo : 1 x Micro HDMI (optionnel)
• Ports IO — Audio : 1 x Haut-parleur
• Ports IO — Slot SD : 1 x Micro SD card slot
• Accessoires : Adaptateur 100~240V AC vers DC ; Cordon secteur ; Câble adaptateur Terminal Block to 2.5Ø Female ; Câble Open Wire avec connecteur à borne ; Vis VESA
• Alimentation — Tension : 12V DC via bornier
• Alimentation — Adaptateur : 12V 50W
• Alimentation — PoE : IEEE 802.3at (25 W)
• Caméra : Frontale 2 MP (optionnel)
