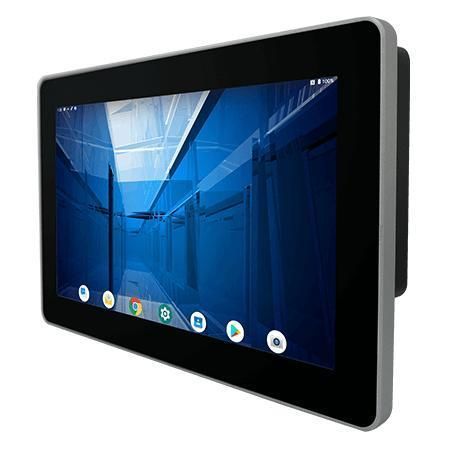

Panel PC à écran tactile multi-points W10IQ3S-PCH2-POE

tactileà écran tactile capacitifà écran tactile capacitif PCAP

Résumé
Le Winmate W10IQ3S-PCH2-POE est un Panel PC HMI 10,1 pouces de la série S, équipé d'un processeur Qualcomm® Snapdragon™ 660. Conçu pour le contrôle machine, l'automatisation industrielle et les IHM opérateur, il associe un boîtier métallique compact, une face avant IP65, un refroidissement sans ventilateur et la prise en charge PoE pour simplifier les installations industrielles.

Principales caractéristiques

• Écran 10,1" 1280 x 800 avec tactile capacitif projeté (4 points)
• Design sans ventilateur et faible consommation
• Prise en charge Power over Ethernet (PoE PD, IEEE 802.3at jusqu'à 25 W)
• Caméra frontale 2 MP optionnelle et lecteur RFID HF (13.56 MHz)
• Face avant IP65 contre poussière et projections d'eau
• Profil fin et façade plane pour intégration et nettoyage facilités

Système & Connectivité

• Processeur : Qualcomm® Snapdragon™ 660 (Octa-Core 2.2 GHz)
• Mémoire : 3 GB LPDDR4 ; Stockage : 32 GB eMMC onboard
• Système d'exploitation : Android 9.0
• Options : modules WLAN et Bluetooth disponibles
• Module RFID HF 13.56 MHz en option

Ports I/O

• USB : 2 x USB 2.0 (Type A), 1 x USB 3.0 (Type-C)
• Série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x LAN PoE (at/af)
• Vidéo : 1 x Micro HDMI (optionnel)
• Audio : 1 x haut-parleur
• Stockage : 1 x emplacement Micro SD

Mécanique

• Dimensions : 264,57 x 173,29 x 35,7 mm ; Découpe : 250 x 159 mm
• Poids : 1,2 kg
• Montage : montage en panneau et montage VESA
• Boîtier : châssis métal

Environnement & Robustesse

• Température de fonctionnement : 0°C à 50°C ; Stockage : -20°C à 60°C
• Humidité de fonctionnement : 10 % à 90 % RH, non condensante
• Choc & vibration : MIL-STD-810G (procédures spécifiées)
• Indice de protection avant : IP65

Alimentation & Accessoires

• Alimentation : 12 V DC via bornier (par défaut) ; option 9–36 V
• Adaptateur : 12 V 50 W ; PoE PD conforme IEEE 802.3at (25 W)
• Accessoires fournis/disponibles : adaptateur 100–240 V AC/DC, cordon d'alimentation, câble adaptateur bornier, câble open-wire avec connecteur, vis VESA

Caméra

• Caméra frontale optionnelle : 2 MP

Certifications

• CE
• FCC

Caractéristiques techniques

• Modèle : W10IQ3S-PCH2-POE
• Fabricant : Winmate
• Écran : 10,1" 1280 x 800, P-CAP multitouch, 350 nits (1000 nits optionnel), contraste 800:1
• Système : Qualcomm® Snapdragon™ 660, 3 GB LPDDR4, 32 GB eMMC ; OS : Android 9.0
• IO : 2x USB2.0, 1x USB3.0 Type-C, 1x RS232/422/485, 1x LAN PoE, 1x Micro HDMI (opt.), 1x speaker, 1x Micro SD
• Mécanique : 264,57 x 173,29 x 35,7 mm ; Découpe 250 x 159 mm ; Poids 1,2 kg ; boîtier métal
• Environnement : 0°C à 50°C fonctionnement ; -20°C à 60°C stockage ; 10%–90% RH ; Face avant IP65
• Options : caméra 2 MP, RFID HF 13.56 MHz, WLAN/BT
• Certifications : CE, FCC
