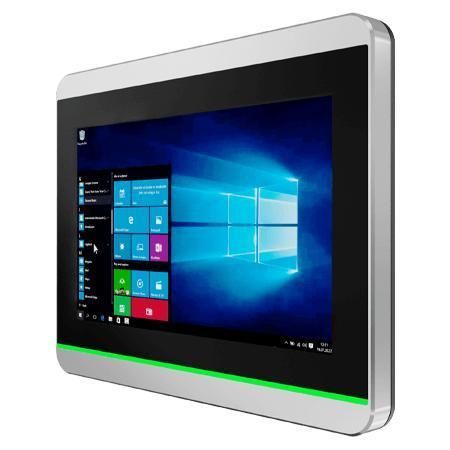

Panel PC à écran tactile multi-points W07IP3S-PCT1AC-POE

à écran tactile capacitif PCAP7"1024 x 600

Présentation
Le Winmate W07IP3S-PCT1AC-POE est un PC panneau HMI de 7" de la série S, équipé d'un processeur Intel® Pentium® N4200 (Apollo Lake). Il est conçu pour le contrôle de machines, l'automatisation d'usine et les postes opérateur compacts nécessitant un boîtier fin, une conception sans ventilateur et une protection frontale IP65. Les configurations proposées incluent le PoE PD, une barre lumineuse RGB, un lecteur HF RFID et une caméra frontale en option.

Principales caractéristiques

• Écran 7" 1024 x 600 projected capacitive (PCAP) multi‑touch
• Processeur Intel® Pentium® N4200 (1.1 GHz, burst jusqu'à 2.5 GHz)
• Design sans ventilateur pour fonctionnement silencieux et faible consommation
• Double contrôleur Ethernet Intel® (un port optionnel PoE PD, IEEE 802.3at jusqu'à 25 W)
• Barre lumineuse LED RGB intégrée (programmable)
• Protection frontale IP65, indice global IP22
• Caméra frontale 2 MP optionnelle et lecteur RFID HF 13.56 MHz optionnel

Fonctionnalités détaillées
Le PoE PD facilite l'installation en fournissant données et alimentation sur un seul câble, permettant une gestion centralisée de l'alimentation pour des installations HMI réparties. Le boîtier S‑series, plus fin d'environ 35 % par rapport aux panel PC traditionnels, offre une surface avant plate facile à nettoyer. Le verre P‑Cap est résistant aux rayures et supporte le multi‑touch 4 points. La barre LED RGB fournit une visibilité de l'état à distance et le RFID HF permet un contrôle d'accès restreint ou l'identification des opérateurs.

Spécifications système

• Processeur : Intel® Pentium® N4200 (1.1 GHz, Turbo jusqu'à 2.5 GHz)
• Mémoire : 4 GB DDR3L par défaut (8 GB en option)
• Stockage : 128 GB SSD par défaut ; options 256/512 GB, 1 TB ; 1 x M.2 2242 B‑key (SATA III)
• Contrôleur Ethernet : 2 x Intel® Ethernet Controller (variantes peuvent inclure 2.5 Gbps)
• Sécurité : TPM 2.0
• Systèmes : Windows 10 IoT Enterprise (64‑bit) optionnel ; distributions Linux optionnelles

Écran

• Taille : 7.0 pouces
• Touch / Verre : Projected capacitive multi‑touch (PCAP), 4 points
• Résolution : 1024 x 600
• Luminosité panneau : 320 nits (valeurs alternatives indiquées ailleurs)
• Contraste : listé 1000:1 (certaines sources varient)
• Angles de vue : 75/75/75/70
• Zone active : 153.6 x 90 mm

Mécanique

• Dimensions : 189.4 x 145.4 x 39.8 mm
• Découpe : 175.5 x 131.5 mm
• Poids : env. 1.0 kg
• Fixation : montage mural par défaut ; VESA en option
• Boîtier : métal

Environnement

• Humidité fonctionnement : 10 % à 90 % RH, sans condensation
• Température fonctionnement : 0 °C à 50 °C
• Température stockage : -10 °C à 60 °C (sources alternatives : -20 °C)
• Indice IP : face avant IP65, global IP22

Certifications

• CE
• FCC

Ports I/O & Extensions

• USB : 2 x USB 3.2 Gen2x1 (Type‑A)
• Série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 2 x RJ45 (certaines variantes 2.5 Giga) ; un port optionnel PoE PD (IEEE 802.3at, 25 W)
• Audio : 1 x haut‑parleur
• Vidéo : HDMI 1.4 en option
• Extension : 1 x M.2 2242 B‑key (SSD), 1 x M.2 2230 E‑key (Wi‑Fi)
• Alimentation : 1 x 12V DC via bornier 3 broches

Alimentation

• Tension : 12V DC standard ; configurations 9–36V en option
• Adaptateur : 12V 50W listé
• PoE : PoE PD conforme IEEE 802.3at (jusqu'à 25 W)

Accessoires

• Inclus / disponibles : adaptateur 100–240V AC→DC, cordon d'alimentation, adaptateurs bornier, câbles open‑wire, vis VESA
• Optionnels : support de bureau VESA, kit montage mural front side, kit fixation VESA

Caractéristiques techniques

• Modèle : W07IP3S-PCT1AC-POE
• Marque : Winmate
• Processeur : Intel® Pentium® N4200 (jusqu'à 2.5 GHz)
• Mémoire : 4 GB DDR3L par défaut (8 GB optionnel)
• Stockage : 128 GB SSD par défaut ; jusqu'à 1 TB optionnel (M.2 2242)
• Affichage : 7.0" PCAP multi‑touch, 1024 x 600
• Ethernet : Dual Intel® Ethernet (un port PoE PD optionnel, IEEE 802.3at 25 W)
• Protection frontale : IP65
• Boîtier : métal, design sans ventilateur
• Dimensions : 189.4 x 145.4 x 39.8 mm ; Poids : ~1.0 kg
• Fixation : montage mural par défaut ; VESA optionnel
• Sécurité : TPM 2.0
• Certifications : CE, FCC
