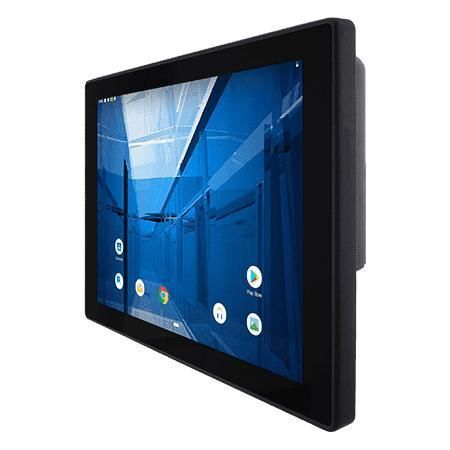

Panel PC à écran tactile R12IM3S-PCM2-POE

à écran tactile multitoucheTFT LCDà écran tactile capacitif PCAP

Présentation

Le R12IM3S-PCM2-POE est un PC Panel HMI 12,1 pouces équipé d'un processeur ARM A53 de la série S, conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur. Il intègre un écran TFT 1024 x 768 avec tactile capacitif projeté (P‑CAP), une conception sans ventilateur, la prise en charge PoE et une face avant classée IP65. RFID HF en option et choix d'OS en font une solution adaptée au contrôle d'accès, aux terminaux de réservation et aux intégrations industrielles à long terme.

Principales caractéristiques

• 12,1" 1024 x 768 TFT avec tactile capacitif projeté (P‑CAP)
• Conception sans ventilateur et consommation très faible
• Prise en charge PoE (IEEE 802.3at PD, 25 W)
• Lecteur RFID HF optionnel (13,56 MHz)
• Design fin et surface avant plane pour nettoyage et intégration faciles
• Face avant étanche IP65 contre poussière et éclaboussures
• Support des systèmes Android ou Linux

Fonctionnalités détaillées

Power over Ethernet
Le PoE (PD) alimente et transmet les données via un seul câble, simplifiant l'installation et permettant une gestion d'alimentation centralisée pour les déploiements d'automatisation et de contrôle d'accès.

Design fin et maintenance facilitée
La série S est considérablement plus fine que les Panel PC traditionnels et présente une face avant plane, facilitant le nettoyage et réduisant l'accumulation de poussière sur les bords.

Tactile P‑Cap (résistant aux rayures)
La vitre protectrice durcie protège contre les rayures. Le tactile capacitif projeté prend en charge le multi-touch pour une saisie précise et réactive.

Face avant IP65
La face avant est scellée IP65 pour protéger contre la poussière et les projections d'eau, adaptée aux environnements où des éclaboussures peuvent se produire.

Certifications

• CE
• FCC

Caractéristiques techniques

• Affichage : 12,1 pouces, 1024 x 768, 500 nits, contraste 1000:1, angles de vue 89/89/89/89, zone active 245,76 x 184,32 mm
• Tactile / Verre : Projected Capacitive Multi‑Touch (P‑CAP), verre durci
• Processeur : ARM A53 (Quad Core 2,0 GHz)
• Mémoire : 4 GB LPDDR4
• Stockage : 32 GB eMMC onboard
• Systèmes : Android 11 (par défaut, upgradable vers Android 13) ; Linux Yocto 5.15.47 + Qt 5.15 (optionnel) ; Ubuntu Server 22.04 (optionnel)
• Sans fil : WLAN / Bluetooth (optionnel)
• RFID : HF RFID 13,56 MHz (optionnel)
• Mécanique : 296 x 227 x 46 mm ; découpe 282 x 207 mm ; poids 3,4 kg ; montage VESA ; boîtier métal
• Environnement : humidité 10%–90% RH sans condensation ; fonctionnement 0°C à 50°C ; stockage -20°C à 60°C
• Robustesse : Choc MIL‑STD‑810H Méthode 516.8 Proc I ; Vibration MIL‑STD‑810H Méthode 514.8 Proc I
• Ports IO : 2 x USB 2.0 Type‑A ; 1 x Micro USB 2.0 OTG ; 1 x RS232/422/485 (par défaut RS232) ; 1 x LAN 10/100/1000 Mbps ; 1 x Micro HDMI (optionnel) ; 2 x haut‑parleurs ; 1 x Micro SD (max 32 GB)
• Alimentation : 12 V DC via borne (par défaut) ; option 9–36 V ; adaptateur 12 V 50 W ; PoE PD IEEE 802.3at (25 W)
• Accessoires : adaptateur AC/DC 100–240 V, cordon d'alimentation, câble adaptateur terminal block → 2.5Ø femelle, câble fils dénudés avec connecteur bornier, vis VESA
