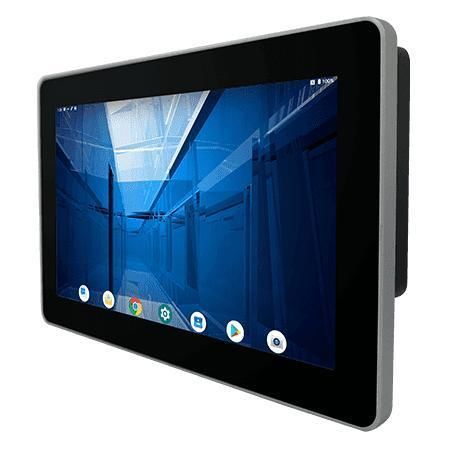

Panel PC à écran tactile multitouche W10MG3S-PCH2-POE

tactileà écran tactile capacitif PCAP10.1"

Présentation
Le Winmate W10MG3S-PCH2-POE est un Panel PC HMI de 10,1 pouces de la série S, équipé d'un processeur ARM (2 x A78 + 4 x A55). Il cible le contrôle machine, l'automatisation d'usine et les interfaces opérateur nécessitant un encombrement réduit, l'intégration PoE et une face avant IP65. Android 13 est l'OS par défaut ; Linux Yocto et Ubuntu 22.04 sont disponibles en option.

Points forts

• Écran 10,1" 1280 x 800, Projected Capacitive Multi-Touch (P-CAP)
• Prise en charge Power over Ethernet (PoE) (PD conforme IEEE 802.3at, 25 W)
• Caméra frontale 2 MP en option
• Lecteur RFID HF 13.56 MHz en option
• Face avant IP65
• Conception sans ventilateur pour fonctionnement silencieux et faible consommation

Points forts et utilisations

• La dalle P-CAP offre une entrée multi-touch 4 points réactive, adaptée aux IHM industrielles et panneaux opérateur.
• La conception fanless avec dissipateurs et chambre à vapeur assure une exploitation stable en service continu.
• La face avant IP65 protège contre projections d'eau et poussières côté opérateur pour une utilisation fiable sur site.
• Le PoE simplifie l'installation en fournissant alimentation et données via un seul câble Ethernet, utile en déploiements distants ou à espace restreint.

Caractéristiques / spécifications techniques

• Affichage - Taille : 10,1 pouces
• Affichage - Tactile / Verre : Projected Capacitive Multi Touch Screen
• Affichage - Résolution : 1280 x 800
• Affichage - Luminosité : 350 nits
• Affichage - Contraste : 800:1
• Affichage - Angles de vue : 85/85/85/85
• Affichage - Zone active : 216.96 x 135.6 mm
• Système - Processeur : ARM 2 x A78 2.0 GHz + 4 x A55 2.0 GHz
• Système - Mémoire : 4 GB LPDDR4
• Système - Stockage : Onboard 32 GB
• Système - OS : Android 13 (par défaut); Linux Yocto 5.15.47 avec Qt 5.15 (optionnel); Ubuntu 22.04 (optionnel)
• Système - WLAN / Bluetooth : Support (optionnel)
• Système - RFID : HF RFID Reader 13.56 MHz (optionnel)
• Mécanique - Dimensions : 264 x 173 x 36 mm
• Mécanique - Découpe : 250 x 159 mm
• Mécanique - Poids : 1.2 kg
• Mécanique - Montage : Panel mount; VESA mount
• Mécanique - Boîtier : Front bezel plastique avec capot arrière métal
• Mécanique - Refroidissement : Conception sans ventilateur
• Environnement - Humidité de fonctionnement : 10% à 90% RH, sans condensation
• Environnement - Température de fonctionnement : 0°C à 50°C
• Environnement - Température de stockage : -20°C à 60°C
• Environnement - Choc : MIL-STD-810H Method 516.8 Procedure I
• Environnement - Vibration : MIL-STD-810H Method 514.8 Procedure I
• Environnement - Indice IP : Face avant IP65
• Certifications : CE, FCC
• E/S - USB : 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG)
• E/S - Série : 1 x RS232/422/485 (par défaut RS232)
• E/S - LAN : 1 x LAN 10/100/1000 Mbps
• E/S - Vidéo : 1 x Micro HDMI (optionnel)
• E/S - Audio : 1 x haut-parleur
• E/S - Lecteur SD : 1 x Micro SD slot
• Accessoires : Adaptateur 100~240V AC vers DC; cordon d'alimentation; câble adaptateur Terminal Block vers prise 2.5Ø; câble open wire avec connecteur bornier; vis VESA
• Alimentation - Tension : 12V DC via bornier (par défaut); 9~36V optionnel
• Alimentation - Adaptateur : 12V 50W
• Alimentation - PoE : PoE (PD) conforme IEEE 802.3at (25 W)
• Caméra - Frontale : 2 MP (optionnel)
