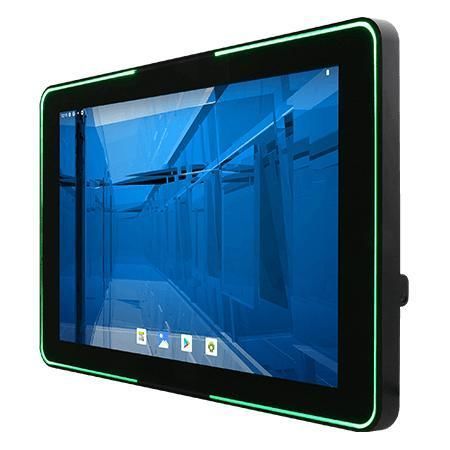

Panel PC à écran tactile multi-points W10MG3S-PCH2LB-PoE

à écran tactile multitouchetactileà écran tactile capacitif

Résumé
Le Winmate W10MG3S-PCH2LB-PoE est un Panel PC HMI 10,1" de la série S, équipé d'un SoC ARM (2 x A78 2,0 GHz + 4 x A55 2,0 GHz) pour le contrôle machine, l'automatisation industrielle et les interfaces opérateur. Il prend en charge Power over Ethernet (PoE) pour combiner données et alimentation sur un seul câble, intègre une barre lumineuse LED RGB périphérique et propose un lecteur HF RFID en option pour l'accès sécurisé. La face avant est classée IP65 et le design présente une surface plane et fine pour un nettoyage facilité.

Principales caractéristiques

• Écran 10,1" 1280 x 800 P-CAP multi-touch
• Processeur ARM : 2 x A78 2,0 GHz + 4 x A55 2,0 GHz
• Prise en charge PoE PD (IEEE 802.3at, 25 W)
• Barre lumineuse d'état RGB intégrée
• Lecteur RFID HF 13.56 MHz en option
• Façade fine et plane adaptée au contrôle d'accès et aux terminaux de réservation
• Support d'Android 13 ou distributions Linux (Yocto/Ubuntu)

Certifications

• Face avant IP65
• MIL-STD-810H (chocs et vibrations)
• FCC
• CE

Présentation

• Connectivité tout-en-un avec PoE : PoE réduit le câblage en fournissant données et alimentation via un câble Ethernet unique, simplifiant l'installation et la gestion centralisée de l'alimentation.
• Design fin et moderne : profil environ 35 % plus fin que des Panel PC classiques, surface plane sans bords facilitant le nettoyage et l'intégration esthétique.
• Écran multi-touch intuitif : écran P-CAP réactif avec verre anti-rayures et prise en charge du multi-touch 4 points.
• Surveillance intelligente & accès sécurisé : barre LED 360° pour la surveillance visuelle des processus et RFID HF/NFC en option pour restreindre l'accès aux utilisateurs autorisés.
• Face avant IP65 : façade scellée protégeant contre la poussière et les projections d'eau pour des environnements exigeants.

Systèmes d'exploitation & logiciels

• Android 13 (par défaut)
• Linux Yocto 5.15.47 avec Qt 5.15 (optionnel)
• Linux Ubuntu 22.04 (optionnel)

Caractéristiques / spécifications techniques

• Affichage : 10.1 inches; Projected Capacitive Multi Touch; 1280 x 800; 350 nits; 800:1; Surface active 216.96 x 135.6 mm
• Processeur : ARM 2 x A78 2.0GHz + 4 x A55 2.0GHz
• Mémoire : 4 GB LPDDR4
• Stockage : Onboard 32 GB
• WLAN / Bluetooth : Optionnels
• RFID : HF 13.56 MHz (option)
• Barre LED : All-Around RGB LED intégrée
• Dimensions : 265 x 173 x 38 mm; Découpe : 250 x 159 mm; Poids : 1.2 kg
• Montage : Panel mount; VESA mount
• Boîtier : Bague frontale plastique avec coque arrière métallique
• Refroidissement : Conception sans ventilateur
• Humidité de fonctionnement : 10% à 90% RH (sans condensation)
• Température de fonctionnement : 0°C à 50°C; Température de stockage : -20°C à 60°C
• Choc / Vibration : MIL-STD-810H (Méthodes 516.8 & 514.8)
• Certifications : CE, FCC, MIL-STD-810H; Face avant IP65
• Ports E/S : 2 x USB 2.0 Type A; 1 x USB 2.0 Type C (OTG); 1 x RS232/422/485 (par défaut RS232); 1 x LAN 10/100/1000 Mbps
• Vidéo / Audio / Stockage : 1 x Micro HDMI (optionnel); 1 x Haut-parleur; 1 x emplacement Micro SD
• Accessoires : Adaptateur 100~240V AC vers DC; cordon d'alimentation; câble adaptateur terminal block; câble open wire; vis VESA
• Alimentation : 12V DC avec terminal block (par défaut); option 9~36V; adaptateur 12V 50W; PoE PD conforme IEEE 802.3at (25 W)
