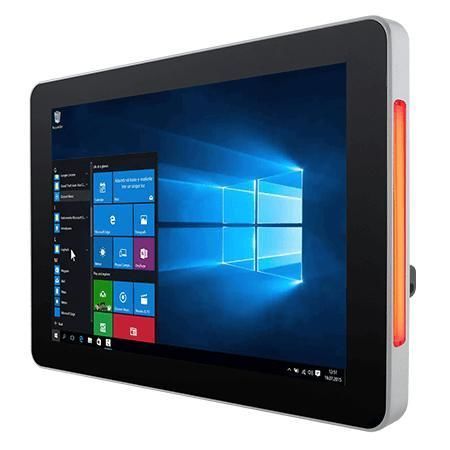

Panel PC à écran tactile capacitif PCAP W10IE3S-PCH2AC-POE

tactileà écran tactile multi-points10.1"

Présentation
Le Winmate W10IE3S-PCH2AC-POE est un PC panneau HMI S Series de 10,1 pouces équipé du processeur Intel® Celeron® N6211 (Elkhart Lake). Conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur nécessitant un panneau industriel mince, sans ventilateur et disponible sur le long terme. Il intègre un écran tactile PCAP, un double Ethernet 2,5 Gigabit avec PoE PD en option, des barres lumineuses LED RGB intégrées, une face avant IP65, une caméra frontale et un lecteur HF RFID en option ainsi que plusieurs options de fixation pour une installation flexible.

Fonctions clés

• Écran 10,1 pouces 1280 × 800 350 nits avec tactile PCAP multi-point
• Processeur Intel® Celeron® Elkhart Lake N6211 (jusqu'à 3,0 GHz)
• Conception sans ventilateur et très faible consommation
• Double Ethernet 2,5 Gigabit (un port prend en charge PoE PD, IEEE 802.3at, 25 W)
• Barres lumineuses LED RGB intégrées sur les deux côtés pour indication d'état
• Face avant IP65 (protection contre poussière et projections d'eau)
• Caméra frontale 2 MP optionnelle et lecteur HF RFID 13,56 MHz en option
• Multiples options de montage : fixation murale (par défaut), supports VESA et kits optionnels

Détails

• Power over Ethernet : PoE PD conforme IEEE 802.3at (25 W) pour transmettre données et alimentation sur un seul câble, simplifiant l'installation et la gestion centralisée de l'alimentation.
• Profil mince : jusqu'à 35 % plus fin que les PC panneaux conventionnels, surface avant plate pour un nettoyage et une maintenance facilités.
• Tactile P-Cap : écran projectif capacitif multi-touch avec fonctionnalité 4 points et revêtement en verre résistant aux rayures pour des entrées fiables.
• Supervision intelligente et accès sécurisé : barre LED RGB programmable pour surveillance à distance et HF RFID/NFC optionnel pour contrôle d'accès restreint.

Caractéristiques / spécifications techniques

• Affichage – Taille : 10.1 pouces
• Affichage – Tactile / Verre : Projected Capacitive Multi Touch Screen (P-CAP)
• Affichage – Résolution : 1280 x 800
• Affichage – Luminosité : 350 nits
• Affichage – Contraste : 800:1
• Affichage – Angles de vue : 85/85/85/85
• Affichage – Zone active : 216.96 x 135.6 mm
• Système – Processeur : Intel® Celeron® N6211 (jusqu'à 3,0 GHz)
• Système – Mémoire : 4 GB (par défaut) ; 8 GB, 16 GB (optionnel)
• Système – Stockage : 128 GB SSD (par défaut) ; options 256 GB, 512 GB, 1 TB, 2 TB
• Système – Contrôleur Ethernet : 2 x Intel® Ethernet Controller
• Système – Sécurité : TPM 2.0
• Système – Systèmes d'exploitation (optionnels) : Windows 11 IoT Enterprise (64 bit) ; Windows 11 Pro (64 bit) ; Windows 10 IoT Enterprise (64 bit) ; Linux Ubuntu 22.04
• Connectivité – WLAN / Bluetooth : support (optionnel)
• Connectivité – RFID : HF RFID Reader 13.56 MHz (optionnel)
• Indicateurs – Light Bar : barre LED RGB intégrée des deux côtés
• Mécanique – Dimensions : 263.48 x 172 x 35.7 mm
• Mécanique – Découpe : 250 x 159 mm
• Mécanique – Poids : 1.2 kg
• Mécanique – Montage : Wall mount (par défaut) ; VESA mount (optionnel)
• Mécanique – Boîtier : Metal housing
• Mécanique – Refroidissement : Fanless design
• Environnement – Humidité de fonctionnement : 10% à 90% RH, non condensante
• Environnement – Température de fonctionnement : 0°C à 50°C
• Environnement – Température de stockage : -10°C à 60°C
• Environnement – Indice IP : Front IP65
• Certifications : CE, FCC
• Ports IO – USB : 2 x USB 3.2 Gen1x1 (Type-A)
• Ports IO – Port série : 1 x RS232/422/485 (par défaut RS232)
• Ports IO – LAN : 2 x 2.5 Giga LAN RJ45 (un port avec PoE PD, IEEE 802.3at, 25 W) (optionnel)
• Ports IO – Audio : 1 x Speaker
• Ports IO – Extension : 1 x M.2 2242 B-key (pour SATA III SSD) ; 1 x M.2 2230 E-key (pour module Wi‑Fi)
• Alimentation – Entrée : 1 x 12V DC, bornier 3 broches
• Alimentation – Tension : 12V DC
• Alimentation – Adaptateur : adaptateur 12V 50W (accessoire inclus)
• PoE – Support : PoE (PD) conforme IEEE 802.3at (25 W)
• Accessoires inclus : adaptateur 100~240V AC→DC, cordon d'alimentation, adaptateur Terminal Block vers 2.5Ø female, câble open wire avec connecteur, visserie VESA
• Accessoires optionnels : VESA desk stand, front side wall mount kit, glass wall mount kit (droite/gauche), VESA bracket mounting kit
