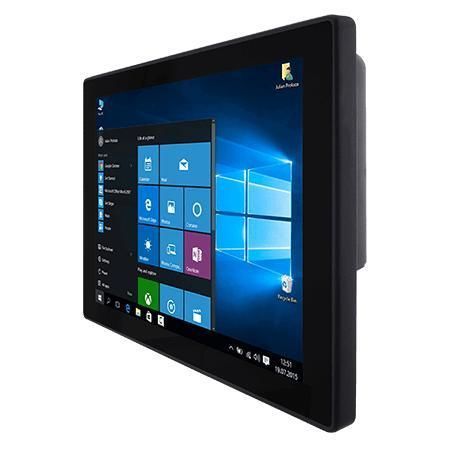

Panel PC à écran tactile capacitif PCAP R12IP3S-PCM2-POE

à écran tactile multitouche12.1"1024 x 768

Présentation
Le R12IP3S-PCM2-POE est un PC Panel HMI 12,1 pouces conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur. Il intègre un écran tactile projectif capacitif, un processeur Intel® Pentium® N4200, un refroidissement sans ventilateur et la possibilité d'alimentation PoE (PD, IEEE 802.3at). La face avant est certifiée IP65 contre les poussières et les projections d'eau.

Principales caractéristiques

• Écran 12,1 pouces 1024 x 768 PCAP multi-touch, 500 nits
• Processeur Intel® Pentium® N4200 (1.1 GHz, up to 2.5 GHz)
• Conception sans ventilateur et faible consommation
• Support PoE PD (IEEE 802.3at, 25 W) sur un port LAN
• Caméra frontale 2 MP et lecteur HF RFID (13.56 MHz) en option
• Face avant avec protection IP65
• TPM 2.0 pour sécurité

PoE et installation
La fonction PoE PD permet de combiner données et alimentation sur un seul câble, simplifiant le câblage et autorisant une gestion centralisée de l'alimentation. Convient pour le contrôle d'accès, la gestion de bâtiments et les déploiements HMI distribués.

Design et tactile
Le châssis série S propose une face avant véritablement plate et fine pour un nettoyage facilité. Le verre de protection et le toucher P-Cap supportent le multi-touch pour une interaction au doigt et offrent une résistance aux rayures.

Certifications

• CE
• FCC

Affichage

• Taille : 12,1 pouces
• Type : Écran tactile capacitif projeté (PCAP)
• Résolution : 1024 x 768
• Luminosité : 500 nits
• Contraste : 1000:1
• Zone active : 245,76 x 184,32 mm

Spécification système

• Processeur : Intel® Pentium® N4200 (1.1 GHz, up to 2.5 GHz)
• Mémoire : 4 GB DDR3L (par défaut), 8 GB optionnel
• Stockage : 128 GB SSD (par défaut); options 256/512 GB ou 1 TB
• Ethernet : 2 x contrôleurs Intel®, 2 x 2.5 Giga LAN (une interface PoE)
• Sécurité : TPM 2.0
• Systèmes d'exploitation : Windows 10 IoT Enterprise (64-bit) ou Linux Ubuntu (optionnel)
• Sans fil : slot M.2 2230 E-Key pour WLAN/Bluetooth (optionnel)

Mécanique

• Dimensions : 296 x 227 x 46 mm
• Découpe (cut out) : 282 x 207 mm
• Poids : 3,0 kg
• Fixation : montage panneau/mural (par défaut); VESA optionnel
• Boîtier : métal

Environnement

• Humidité de fonctionnement : 10% à 90% HR, non condensante
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -10°C à 60°C
• Indice frontal : IP65

Ports IO

• USB : 2 x USB 3.2 Gen2x1 (Type-A)
• Série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 2 x 2.5 Giga LAN RJ45 (un port PoE PD, IEEE 802.3at, 25 W)
• Vidéo : HDMI 1.4 (optionnel)
• Audio : 2 x haut-parleurs
• Extension : M.2 2242 B-key (SSD), M.2 2230 E-key (Wi‑Fi)
• Alimentation : 1 x 12V DC, bornier 3 broches

Alimentation et accessoires

• Tension nominale : 12V DC (9~36V optionnel)
• Adaptateur : 12V 50W
• Accessoires fournis : adaptateur 100–240V AC vers DC, câble d'alimentation, câbles adaptateurs bornier, vis VESA
• Option : support de bureau VESA (réf. 9B0000000412)

Spécifications techniques

• Modèle : R12IP3S-PCM2-POE
• Affichage : 12,1 pouces PCAP, 1024 x 768, 500 nits
• Processeur : Intel® Pentium® N4200
• Mémoire/Stockage : 4 GB / 128 GB SSD par défaut
• Ethernet : double 2.5 Giga LAN, PoE sur un port
• Protection frontale : IP65
• Certifications : CE, FCC
