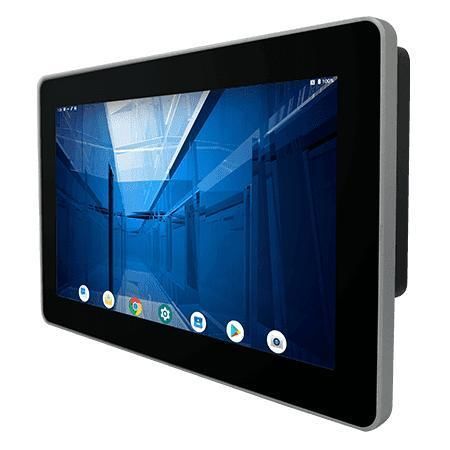

Panel PC à écran tactile multitouche W10IM3S-PCH2-POE

à écran tactile capacitif PCAP10.1"1280 x 800

Présentation
Le Winmate W10IM3S-PCH2-POE est un Panel PC HMI 10,1 pouces de la série S équipé d'un processeur ARM A53 quad-core (2,0 GHz). Conçu pour le contrôle machine, l'automatisation d'usine et les interfaces opérateur, il propose une architecture fanless à très faible consommation, une face avant protégée IP65 et la possibilité d'alimentation via Power over Ethernet (PoE). Des modules optionnels incluent une caméra frontale 2 MP, un lecteur RFID HF (13,56 MHz) et des options sans fil. Le produit supporte Android (par défaut) et des distributions Linux en option.

Principales caractéristiques

• Écran 10,1" 1280 x 800 P-CAP multi-touch
• Conception sans ventilateur et consommation ultra-faible
• Support PoE PD (IEEE 802.3at, jusqu'à 25 W)
• Caméra frontale 2 MP et lecteur HF RFID (13,56 MHz) en option
• Face avant protégée IP65 contre eau et poussière
• Support des systèmes Android ou Linux

Détails produit
Affichage

• Taille : 10,1 pouces
• Tactile / Verre : Projected Capacitive Multi-Touch (4 points)
• Résolution : 1280 x 800
• Luminosité : 350 nits (1000 nits en option)
• Contraste : 800:1
• Angles de vue : 85/85/85/85
• Zone active : 216,96 x 135,6 mm

Spécification système

• Processeur : ARM A53 (Quad Core 2,0 GHz)
• Mémoire : 4 GB LPDDR4
• Stockage : eMMC 32 GB onboard
• Système d'exploitation : Android 11 (upgradable vers Android 13) par défaut ; options : Linux Yocto 5.15.47 (QT 5.15) ou Ubuntu Server 22.04
• WLAN et Bluetooth en option

Mécanique

• Dimensions : 264 x 173 x 36 mm
• Découpe (cut out) : 250 x 159 mm
• Poids : 1,2 kg
• Montage : Panel mount ; VESA mount
• Boîtier : Face avant en plastique, couvercle arrière métal

Environnement

• Humidité de fonctionnement : 10%–90% RH, sans condensation
• Température de fonctionnement : 0°C à 50°C
• Température de stockage : -20°C à 60°C
• Choc / Vibration : Conforme MIL-STD-810H
• Indice frontal : IP65

Certifications

• CE
• FCC

Ports E/S

• USB : 2 x USB 2.0 Type A ; 1 x Micro USB 2.0 OTG
• Série : 1 x RS232/422/485 (par défaut RS232)
• LAN : 1 x Gigabit LAN (10/100/1000 Mbps)
• Vidéo : 1 x sortie Micro HDMI (optionnel)
• Audio : 1 x Haut-parleur
• Slot SD : 1 x Micro SD (max 32 GB)

Accessoires

• Adaptateur 100~240V AC vers DC
• Cordon d'alimentation
• Câble adaptateur Terminal Block vers 2.5Ø femelle
• Câble open wire avec connecteur à borniers
• Visserie VESA

Alimentation

• Tension : 12V DC via bornier (par défaut) ; option : 9~36V
• Adaptateur : 12V 50W
• PoE : PoE PD conforme IEEE 802.3at (25 W)

Caméra

• Caméra frontale : 2 MP (optionnelle)

Caractéristiques techniques

• Modèle : W10IM3S-PCH2-POE
• Affichage : 10,1" 1280 x 800 P-CAP, 350 nits (1000 nits optionnels)
• Processeur : ARM A53 (Quad Core 2,0 GHz)
• Mémoire : 4 GB LPDDR4
• Stockage : 32 GB eMMC onboard
• OS : Android 11 par défaut (upgradable vers Android 13) ; options Linux Yocto ou Ubuntu Server
• Réseau : 1 x Gigabit LAN ; PoE PD IEEE 802.3at (25 W)
• Modules optionnels : Micro HDMI, RFID HF 13.56 MHz, caméra frontale 2 MP, WLAN, Bluetooth
• Protection frontale : IP65
• Dimensions / Poids : 264 x 173 x 36 mm / 1,2 kg
• Montage : Panel / VESA
• Température / Humidité : 0°C à 50°C ; 10%–90% RH sans condensation
• Choc / Vibration : Conforme MIL-STD-810H
• Certifications : CE, FCC
