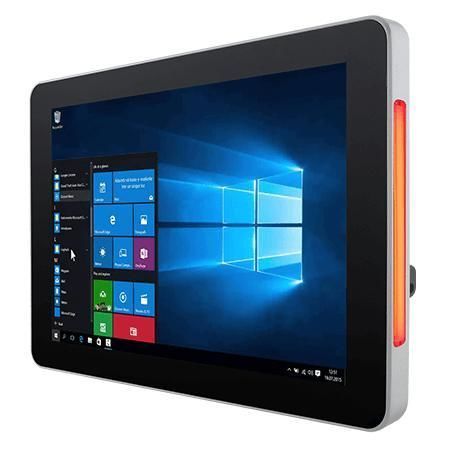

Panel PC à écran tactile capacitif PCAP W10IP3S-PCH2AC-POE

tactileà écran tactile multi-points10.1"

Présentation
Le Winmate W10IP3S-PCH2AC-POE est un PC panneau HMI de la série S de 10,1 pouces, équipé du processeur Intel Pentium N4200. Conçu pour le contrôle machine, l'automatisation et les interfaces opérateur, il propose un écran tactile PCAP 1280×800, une conception sans ventilateur, deux interfaces Ethernet avec option PoE, des barres LED RGB et une face avant certifiée IP65.

Points forts

• Écran tactile PCAP 10,1 pouces 1280×800 (4 points)
• Processeur Intel Pentium N4200
• Refroidissement fanless et faible consommation
• Double Ethernet (un port PoE PD, IEEE 802.3at, 25 W)
• Barres lumineuses LED RGB intégrées des deux côtés
• Face avant IP65
• Caméra frontale 2 MP en option et lecteur RFID HF (13,56 MHz) en option
• Options de montage : mural par défaut, VESA et supports de bureau en option

Power over Ethernet (PoE)
L'appareil prend en charge PoE PD (IEEE 802.3at, 25 W) pour transmettre données et alimentation sur un seul câble, simplifiant l'installation et la gestion centralisée de l'alimentation pour les systèmes de contrôle d'accès et d'automatisation industrielle.

Design
Appartenant à la famille S-series HMI, le produit présente une face avant plate et un profil fin facilitant le nettoyage et l'intégration dans des panneaux de contrôle modernes ou des applications d'information de salles.

P-Cap Touch
La protection en verre résistante aux rayures protège l'écran et permet un fonctionnement multi-touch projeté fiable sur 4 points, utilisable au doigt.

Barre LED et RFID HF/NFC
Les barres LED RGB programmables indiquent visuellement l'état des processus à distance. Le lecteur HF RFID/NFC (13,56 MHz) en option permet des fonctions de contrôle d'accès limitées et d'identification.

Face avant IP65
La face avant est étanche selon la norme IP65, offrant protection contre la poussière et les projections d'eau, adaptée aux environnements industriels exigeants.

Certifications

• Face avant IP65
• CE
• FCC

Caractéristiques techniques

• Affichage
  • Taille : 10,1 pouces
  • Tactile / Verre : Projected capacitive multi-touch (P-CAP), 4 points
  • Résolution : 1280 × 800
  • Luminosité : 350 nits (1000 nits en option)
  • Contraste : 800:1
  • Zone active : 216.96 × 135.6 mm
• Système
  • Processeur : Intel Pentium N4200 1.1 GHz (jusqu'à 2.5 GHz)
  • Mémoire : 1 × SO-DIMM DDR3L 1600 MHz, 4 Go par défaut ; 8 Go en option
  • Stockage : M.2 2242 SSD 128 Go par défaut ; 256 Go, 512 Go, 1 To en option (SATA III)
  • Contrôleur Ethernet : 2 × contrôleurs Intel (jusqu'à 2,5 Gbps)
  • Sécurité : TPM 2.0
  • OS : Windows 10 IoT Enterprise (64 bits) optionnel ; Linux Ubuntu optionnel
• Mécanique
  • Dimensions : 263.48 × 172 × 35.7 mm
  • Découpe : 250 × 159 mm
  • Poids : environ 1,2 kg
  • Boîtier : métal, conception fanless
• Environnement
  • Humidité de fonctionnement : 10%–90% HR, sans condensation
  • Température de fonctionnement : 0 °C à 50 °C
  • Température de stockage : -10 °C à 60 °C
• Ports I/O
  • USB : 2 × USB 3.2 Gen2x1 Type-A
  • Série : 1 × RS232/422/485 (par défaut RS232)
  • LAN : 2 × 2.5 Giga LAN RJ45 (une interface PoE PD possible)
  • Vidéo : HDMI 1.4 (option)
  • Audio : 1 × haut-parleur
  • Extension : M.2 2242 B-key (SSD SATA), M.2 2230 E-key (Wi‑Fi)
  • Alimentation : 1 × 12 V DC, bornier 3 broches
• Alimentation
  • Tension : 12 V DC (9–36 V en option)
  • Adaptateur : 12 V 50 W
  • PoE : PoE PD conforme IEEE 802.3at (25 W)
• Accessoires
  • Fournis : adaptateur 100–240 V AC/DC, cordon secteur, adaptateur bornier, câble open-wire avec connecteur bornier, vis VESA, CD drivers & manuel
  • Optionnels : support de bureau VESA, kit de montage mural frontal, kit de montage verre, kit de fixation VESA
