Élingue à chaîne Grade 80 DOF

2 pointen acier

Présentation du produit

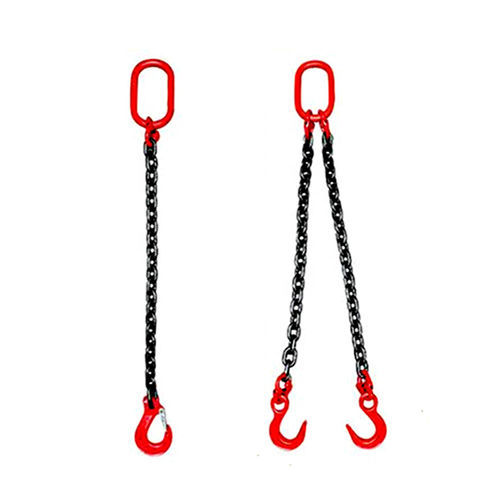

Élingue chaîne Grade 80 DOF en configuration double brin, avec maillon maître oblong en haut et crochets de fonderie en bas. Fournie avec une plaquette numérotée individuelle ; disponible en plusieurs diamètres de chaîne et longueurs sur mesure pour les applications de levage industriel nécessitant une traçabilité certifiée.

Introduction

• S = Brin d'élingue
• T = Triple brin
• S (crochet) = Crochet d'élingue (avec linguet)
• SL = Crochet auto-verrouillant (sécurité)
• F = Crochet de fonderie
• D = Double brin
• Q = Quadruple brin
• G = Crochet de préhension
• O = Maillon maître oblong

Certification et traçabilité
L'élingue chaîne est fournie avec une certification écrite. Le numéro de série sur la plaquette correspond au certificat et au numéro de commande afin d'assurer une traçabilité complète pour les inspections et les dossiers de maintenance.

Paramètres et limites de charge de travail (WLL)

• Facteur de conception : 4:1
• Facteurs de charge selon le type d'élingue et l'angle : 1 (90° pour 1 brin), 1,7 (60° pour 1 brin), 1,4 (45° pour 1 brin), 1 (30° pour 1 brin) ; 2,6 (60° pour 3/4 brins), 2,1 (45° pour 3/4 brins), 1,45 (30° pour 3/4 brins)
• Diamètres de chaîne et exemples de limites de charge de travail :
  • 7/32" — 2,100; 3,600; 3,000; 2,100; 5,500; 4,400; 3,200
  • 9/32" — 3,500; 6,100; 4,900; 3,500; 9,100; 7,400; 5,200
  • 5/16" — 4,500; 7,800; 6,400; 4,500; 11,700; 9,500; 6,800
  • 3/8" — 7,100; 12,300; 10,000; 7,100; 18,400; 15,100; 10,600
  • 1/2" — 12,000; 20,800; 17,000; 12,000; 31,200; 25,500; 18,000
  • 5/8" — 18,100; 31,300; 25,600; 18,100; 47,000; 38,400; 27,100
  • 3/4" — 28,300; 49,000; 40,000; 28,300; 73,500; 60,000; 42,400
  • 7/8" — 34,200; 59,200; 48,400; 34,200; 88,900; 72,500; 51,300
  • 1" — 47,700; 82,600; 67,400; 47,700; 123,900; 101,200; 71,500
  • 1-1/4" — 72,300; 125,200; 102,200; 72,300; 187,800; 153,400; 108,500

Normes et logistique
Nom : Élingue chaîne Grade 80 DOF — Double brin avec maillon maître oblong en haut et crochets de fonderie en bas
MOQ : 100 mètres
Emballage : Carton + palette acier pour expédition

Caractéristiques techniques

• Nom : Élingue chaîne Grade 80 DOF — Double brin avec maillon maître oblong en haut et crochets de fonderie en bas
• Style d'élingue : Double brin (D) — autres configurations disponibles selon le code (S, T, SL, F, Q, G, O)
• Facteur de conception : 4:1
• Numéro de série sur plaquette coordonné avec la certification pour traçabilité complète
• Quantité minimale de commande (MOQ) : 100 mètres
• Emballage : Carton plus palette acier
