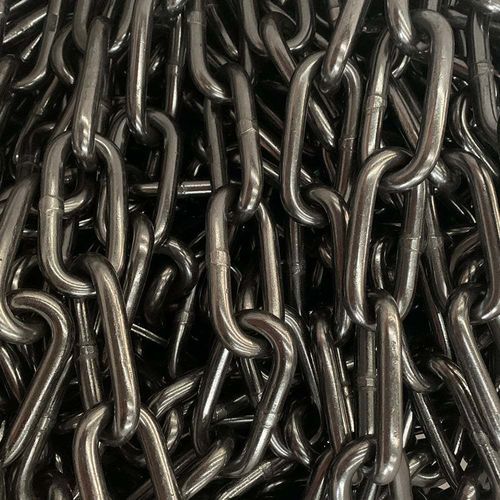

Chaîne de remorquage

en acieren molybdèneen alliage

Aperçu
Chaînes calibrées et testées à maillon long en acier rond pour suspensions de monorails miniers. Fabriquées en acier allié contenant Ni, Cr et Mo; performance environ 10 % supérieure à la référence DIN 20637.

Introduction
Conçues comme chaînes en acier rond testées pour suspensions de monorails en exploitation minière. Configuration à maillon long adaptée aux applications de suspension et de manutention en milieu minier.

Paramètres (tableau)
En-têtes : Taille de la chaîne | d x p | d | p | b1 | Force d'essai | Force de rupture | Allongement unitaire à la force d'essai (max.) | Allongement unitaire à la rupture (min.) | Flèche F (min.) | Poids (kg/m).
Unités : (mm) | (mm) | (mm) | (mm) | (kN) | (kN) | (%) | (%) | (mm) | (kg/m).
16x80 : d x p = 16x80 ; d = 16 ±0,6 mm ; p = 80 ±1,5 mm ; b1 = 22,4 +3/-0 mm ; Force d'essai = 60 kN ; Force de rupture = 180 kN ; Allongement à la force d'essai (max.) = 1,6 % ; Allongement à la rupture (min.) = 2,0 % ; Flèche F (min.) = 21 mm ; Poids = 4,7 kg/m.
18x90 : d x p = 18x90 ; d = 18 ±0,9 mm ; p = 90 ±1,5 mm ; b1 = 25,0 +3/-0 mm ; Force d'essai = 100 kN ; Force de rupture = 250 kN ; Allongement à la force d'essai (max.) = 1,6 % ; Allongement à la rupture (min.) = 2,0 % ; Flèche F (min.) = 23 mm ; Poids = 6,0 kg/m.

Matériaux et performances
Fabriquées en acier allié contenant Nickel (Ni), Chrome (Cr) et Molybdène (Mo). Chaînes calibrées et testées en usine ; performances typiques supérieures d’environ 10 % aux valeurs de référence DIN 20637, offrant une marge de sécurité accrue pour les applications de suspension.

Normes
Conçues pour répondre aux exigences de la norme DIN 20637.

Caractéristiques techniques

• Produit : Chaînes pour monorails miniers (chaînes testées à maillon long en acier rond pour suspensions)
• Norme : DIN 20637
• Matériaux : Acier allié (Ni, Cr, Mo et autres éléments d'alliage)
• Tailles de chaîne disponibles (exemples) : 16x80, 18x90
• 16x80 — d : 16 ±0,6 mm ; p : 80 ±1,5 mm ; b1 : 22,4 +3/-0 mm ; Force d'essai : 60 kN ; Force de rupture : 180 kN ; Allongement à la force d'essai (max.) : 1,6 % ; Allongement à la rupture (min.) : 2,0 % ; Flèche F (min.) : 21 mm ; Poids : 4,7 kg/m
• 18x90 — d : 18 ±0,9 mm ; p : 90 ±1,5 mm ; b1 : 25,0 +3/-0 mm ; Force d'essai : 100 kN ; Force de rupture : 250 kN ; Allongement à la force d'essai (max.) : 1,6 % ; Allongement à la rupture (min.) : 2,0 % ; Flèche F (min.) : 23 mm ; Poids : 6,0 kg/m
• Application : Monorails miniers, systèmes de suspension et de manutention
• Qualité : Chaînes calibrées et testées avec performance améliorée par rapport à la norme de référence
