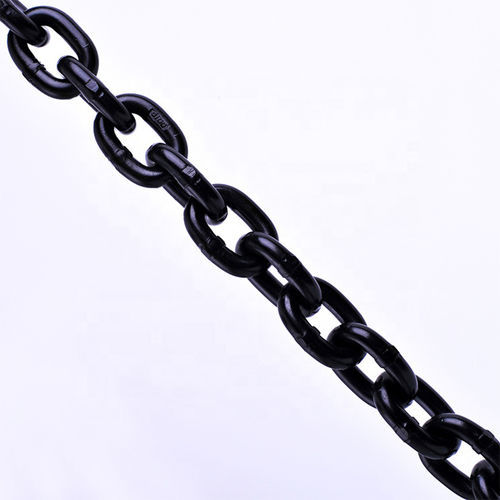

Chaîne de levage en acier ASTM Grade 100

en alliageen acier à haute résistanceà haute dureté

Vue d'ensemble du produit
La chaîne ASTM Grade 100 est fabriquée en acier allié haute résistance et est soumise à un essai de vérification (proof test) à 2× la limite de charge de service (WLL). La résistance minimale à la rupture est de 4× la WLL. La chaîne respecte ou dépasse les spécifications OSHA, NACM et ASTM. Un contrôle à 100 % est effectué en production et les certificats d'essai sont fournis gratuitement.

Introduction
La chaîne Grade 100 est conçue pour les applications de levage en suspension. Par rapport à une chaîne Grade 80 de taille équivalente, le Grade 100 offre environ 20 % de WLL supplémentaire, permettant de réduire la section de la chaîne pour une même charge. Le Grade 100 est également désigné Grade 10, System 10 ou Spectrum 10 et est approuvé pour le levage en suspension.

Paramètres

• Grade de chaîne : Classification NACM & ASTM ; un grade supérieur donne une WLL plus élevée pour la même taille de chaîne.
• Limite de charge de service (WLL) : Charge de travail maximale recommandée appliquée en tension directe à une chaîne droite et intacte.
• Essai de vérification (Proof Test) : Essai d'intégrité en fabrication : force minimale appliquée en traction pendant la production (généralement 2× WLL).
• Résistance minimale à la rupture : Force minimale mesurée lors de l'essai de rupture en fabrication (généralement 4× WLL).
• Levage en suspension : Levage d'une charge suspendue dont la chute pourrait entraîner des blessures ou des dommages.

Tableau des spécifications
Chain Size (in) | Chain Size (mm) | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size (in) | Inside Length (in) | Inside Length (mm) | Inside Width (in) | Inside Width (mm)
7/32 in | 6 mm | 3,100 | 0.54 | 0.25 in | 0.71 in | 18 mm | 0.38 in | 7.95
9/32 in | 7 mm | 4,300 | 0.73 | 0.275 in | 0.88 in | 22 mm | 0.41 in | 10
5/16 in | 8 mm | 5,700 | 1.06 | 0.330 in | 1.02 in | 26 mm | 0.49 in | 13
3/8 in | 10 mm | 8,800 | 1.52 | 0.397 in | 1.22 in | 31 mm | 0.57 in | 14
1/2 in | 13 mm | 15,000 | 2.72 | 0.52 in | 1.56 in | 40 mm | 0.75 in | 20
5/8 in | 16 mm | 22,600 | 3.72 | 0.63 in | 1.93 in | 49 mm | 0.92 in | 23
3/4 in | 20 mm | 35,300 | 5.78 | 0.787 in | 2.44 in | 62 mm | 1.008 in | 25
7/8 in | 22 mm | 42,700 | 7.32 | 0.866 in | 2.59 in | 65 mm | 1.161 in | 29
1 in | 26 mm | 59,700 | 10.21 | 1.024 in | 3.07 in | 78 mm | 1.378 in | 35
1 1/4 in | 32 mm | 90,400 | 15.45 | 1.26 in | 3.78 in | 96 mm | 1.69 in | 43

Normes

• Standard : ASTM Grade 100 Chain
• MOQ : 100 mètres
• Emballage : carton + palette en acier

Caractéristiques techniques / spécifications

• Matériau : acier allié haute résistance (Grade 100)
• Essai de vérification à 2× WLL
• Résistance minimale à la rupture : 4× WLL
• Contrôle à 100 % en fabrication
• Conforme ou supérieur aux exigences OSHA, NACM et ASTM
• Approuvé pour le levage en suspension
• ≈20 % de WLL en plus par rapport à une chaîne Grade 80 équivalente
• Également connu sous : Grade 10, System 10, Spectrum 10
• Certificats d'essai fournis gratuitement
• MOQ : 100 mètres ; Emballage : carton + palette en acier
