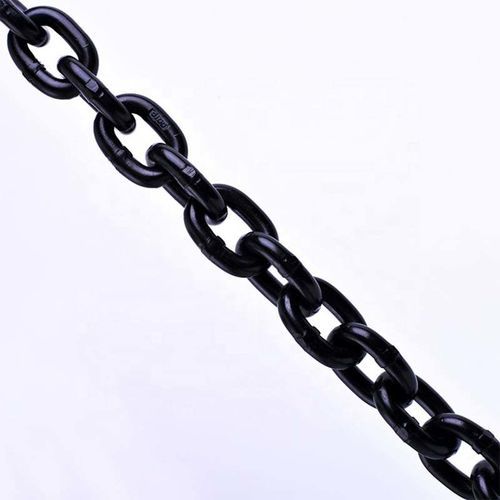

Chaîne de levage en acier Grade 100

en alliageen acier à haute résistancepour applications sévères

Présentation
La chaîne d'alliage Grade 100 est fabriquée en acier allié de haute qualité. La chaîne Grade 100 est contrôlée tout au long du processus de fabrication. Toutes nos chaînes Grade 100 sont soumises à un essai de traction (proof test) à deux fois la charge de travail admissible. La résistance minimale à la rupture est au moins quatre fois la charge de travail admissible. Nos chaînes Grade 100 respectent ou dépassent les spécifications OSHA, gouvernementales, NACM et ASTM en vigueur. Tous les certificats sont fournis gratuitement sur demande.

Introduction
La chaîne d'alliage Grade 100 a été spécifiquement conçue pour les exigences rigoureuses des applications de levage aérien. Il s'agit d'une chaîne en acier allié haute résistance. Par rapport à une chaîne Grade 80 de même section, la chaîne Grade 100 offre une augmentation d'environ 20 % de la charge de travail admissible, ce qui permet de réduire la section de la chaîne selon la charge de travail requise. Les chaînes Grade 100 sont également appelées Grade 10, System 10 ou Spectrum 10. La chaîne Grade 100 est approuvée pour le levage aérien.

Paramètres

• Classe de la chaîne : NACM (National Association of Chain Manufacturers) et ASTM classent les chaînes par grades. Plus le grade est élevé, plus la charge de travail admissible est grande pour une même taille de chaîne.
• Charge de travail admissible (WLL) : (capacité nominale) charge maximale à appliquer en traction directe sur une longueur droite de chaîne non endommagée.
• Essai de traction (Proof Test) : force minimale appliquée en traction croissante lors de la fabrication. Ces essais vérifient l'intégrité de fabrication et ne doivent pas être utilisés comme critères de conception ou de service.
• Résistance minimale à la rupture : force minimale à laquelle la chaîne, lors d'un essai, se rompt sous une traction croissante. Ces valeurs sont des tests d'acceptation du fabricant et ne doivent pas être utilisées comme critères de conception ou de service.
• Levage aérien : opération de levage qui élève une charge librement suspendue à une position où la chute de la charge présente un risque de blessure ou de dommages matériels.

Tableau technique
Taille chaîne Pouces | Taille chaîne MM | Charge de travail (lbs) | Poids par pied (lbs) | Taille matériau Pouces | Longueur intérieure Pouces | Longueur intérieure MM | Largeur intérieure Pouces | Largeur intérieure MM
7/32″ | 6 | 3,100 | 0.54 | 0.25″ | 0.71″ | 18 | 0.38″ | 7.95
9/32″ | 7 | 4,300 | 0.73 | 0.275″ | 0.88″ | 22 | 0.41″ | 10
5/16″ | 8 | 5,700 | 1.06 | 0.330″ | 1.02″ | 26 | 0.49″ | 13
3/8″ | 10 | 8,800 | 1.52 | 0.397″ | 1.22″ | 31 | 0.57″ | 14
1/2″ | 13 | 15,000 | 2.72 | 0.52″ | 1.56″ | 40 | 0.75″ | 20
5/8″ | 16 | 22,600 | 3.72 | 0.63″ | 1.93″ | 49 | 0.92″ | 23
3/4″ | 20 | 35,300 | 5.78 | 0.787″ | 2.44″ | 62 | 1.008″ | 25
7/8″ | 22 | 42,700 | 7.32 | 0.866″ | 2.59″ | 65 | 1.161″ | 29
1″ | 26 | 59,700 | 10.21 | 1.024″ | 3.07″ | 78 | 1.378″ | 35
1 1/4″ | 32 | 90,400 | 15.45 | 1.26″ | 3.78″ | 96 | 1.69″ | 43

Normes

• Standard : Grade 100 Alloy Chain
• MOQ : 100 Mètres
• Emballage : Carton + palette acier

Caractéristiques / spécifications techniques

• Brand: TOPONE CHAIN
• Dénomination commerciale (modèle) : Grade 100 Alloy Chain
• Matériau : Acier allié haute résistance
• Essai de traction : 100 % proof tested ; niveau d'essai = 2× WLL (essai de fabrication)
• Résistance minimale à la rupture : minimum 4× WLL
• Normes / Certifications : Conforme ou supérieur aux spécifications OSHA, NACM et ASTM
• Application : Conçue et approuvée pour le levage aérien
• Avantage de performance : ≈20 % d'augmentation de la WLL par rapport à une chaîne Grade 80 équivalente
• Aussi connue sous : Grade 10, System 10, Spectrum 10
• Tailles typiques & WLL : voir le tableau technique ci‑dessus pour les détails
• MOQ et conditionnement : commande minimum 100 mètres ; conditionné en carton + palette acier
