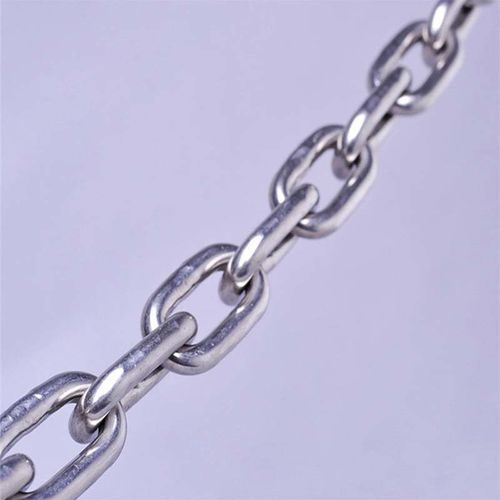

Chaîne de remorquage Grade 30

en acieren acier au carbonezinguée

Présentation du produit
Chaîne à maillons éprouvée Grade 30 fabriquée en acier faiblement allié. Résistance minimale à la rupture (ultime) d'environ 4 × la Limite de Charge de Service (WLL). Essai d'épreuve réalisé à 2 × WLL avec certification. Finition disponible : brut (couleur naturelle) ou galvanisé.

Introduction
La chaîne à maillons éprouvée Grade 30 est une chaîne d'utilité générale destinée aux applications non destinées au levage en dessous, telles que l'usage agricole, chaîne pour grumes, remorquage et chaîne d'alignement. Elle est produite selon les classifications NACM/ASTM pour la classe 30 et proposée en longueurs continues pour usages industriels et agricoles.

Prudence

• Ne pas utiliser pour le levage suspendu (overhead lifting).
• NE PAS DÉPASSER LA LIMITE DE CHARGE DE SERVICE (WLL).

Paramètres
Grade de la chaîne : Les normes NACM et ASTM classent les chaînes par grade ; le Grade 30 désigne une chaîne d'utilité générale avec des limites de charge définies.

Limite de Charge de Service (WLL) : Capacité nominale à ne pas dépasser en traction directe sur une longueur de chaîne droite et non endommagée.

Essai d'épreuve : Test de fabrication effectué à 2 × WLL pour vérifier l'intégrité de production ; les valeurs d'essai sont destinées au contrôle d'acceptation et non à la conception.

Résistance minimale à la rupture : Résistance minimale mesurée par le fabricant (≈ 4 × WLL) ; la résistance à la rupture est un test d'acceptation et non un critère de conception pour le service.

Levage en hauteur : Opérations de levage qui placeraient une charge suspendue au-dessus de personnel ou de biens ; cette chaîne n'est pas certifiée pour cet usage.

Dimensions et charges (tailles sélectionnées)
Size (MM) | D +/- (MM) | Inside Length A (MM) | A +/- (MM) | Outside Width B (MM) | B +/- (MM) | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Normes & Emballage
Standard : Grade 30 proof coil chain
MOQ : 100 mètres
Emballage : Carton + palette acier

Caractéristiques techniques

• Matériau : acier faiblement allié (low carbon steel)
• Finition : brut (couleur naturelle) ou galvanisé
• Essai d'épreuve : 2 × WLL (test de fabrication)
• Résistance minimale à la rupture : ≈ 4 × WLL (minimum fabricant)
• Limite de Charge de Service (WLL) : capacité nominale en traction directe sur chaîne non endommagée
• Applications : chaîne polyvalente pour usage agricole, chaîne pour grumes, remorquage, chaîne d'alignement
• Non adaptée au levage suspendu
• MOQ : 100 mètres
• Emballage : carton + palette acier
