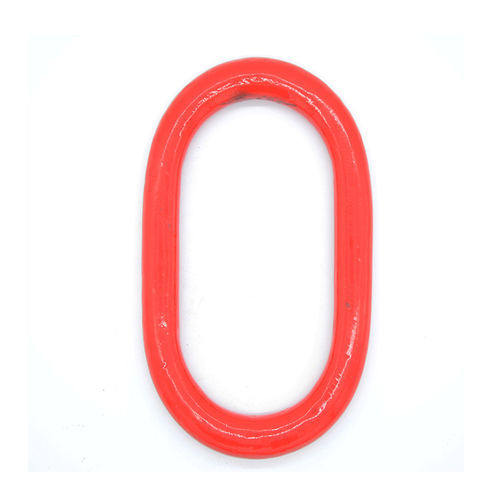

Maille de tête pour élingue G80 Weldless

pour élingue chaînes

Présentation du produit
Gamme d'anneaux maîtres sans soudure G80 destinés aux élingues et équipements de levage. Fabriqués en acier allié trempé et revenu, finition thermolaquée. Conçus avec une grande largeur et longueur intérieure pour accueillir les accessoires d'élingage et les crochets de grue. Tailles standard et sur mesure disponibles (références AX13 à AX57). Conforme ou supérieur aux exigences ASME B30.26 en matière d'identification, ductilité, facteur de conception, essai de charge et température.

Caractéristiques clés

• Construction en acier allié soudé, trempé et revenu.
• Essai à la charge effectué individuellement à 2× la capacité de levage (WLL).
• Finition thermolaquée pour protection de surface.
• Toutes les tailles fournies soudées.
• Conçu pour fonctionner avec des accessoires d'élingage en acier allié de classe 80 et 100.
• Capacités de charge supérieures par rapport à des produits de même classe 80 (voir paramètres).
• Adapté aux élingues à une ou deux brins en chaîne ou câble.
• Marquage en relief de la taille et de la classe pour identification facile.

Paramètres
Numéro de pièce | Taille commerciale | WLL 4:1 (lbs) | WLL 5:1 (lbs) | Longueur intérieure (in) | Largeur intérieure (in) | Diamètre (in) | Taille chaîne (1 brin) | Taille chaîne (2 brins) | Poids (lbs)
AX13 | 1/2" | 6,000 | 4,800 | 4.33 | 2.36 | 0.51 | 9/32", 5/16" | 7/32" | 0.75
AX16W | 5/8" | 8,600 | 6,880 | 5.51 | 3.15 | 0.63 | 5/16" | 9/32" | 1.47
AX18W | 3/4" | 12,900 | 10,320 | 5.91 | 3.54 | 0.71 | 3/8" | 5/16" | 2.02
AX22 | 7/8" | 17,600 | 14,080 | 6.30 | 3.54 | 0.87 | 1/2" | 3/8" | 3.30
AX26 | 1" | 30,000 | 24,000 | 7.09 | 3.94 | 1.02 | 5/8" | 1/2" | 5.06
AX32 | 1 1/4" | 39,100 | 31,280 | 7.87 | 4.33 | 1.26 | 3/4" | 5/8" | 8.58
AX36 | 1 1/2" | 61,100 | 48,880 | 10.24 | 5.51 | 1.42 | 7/8" | 3/4" | 13.97
AX45 | 1 3/4" | 74,000 | 59,200 | 13.39 | 7.09 | 1.77 | 1" | 7/8" | 28.16
AX51 | 2" | 103,400 | 82,720 | 13.78 | 7.48 | 2.01 | 1 1/4" | 1" | 37.84
AX57 | 2 1/4" | 178,900 | 143,120 | 15.75 | 7.87 | 2.24 | – | 1 1/4" | 53.24

Normes et emballage
Standard : Gamme G80 Weldless Chain / anneaux maîtres. MOQ : 10 KG. Emballage : carton + palette acier.

Caractéristiques / spécifications techniques

• Matériau : acier allié soudé, trempé et revenu.
• Essai : testé individuellement à 2× la capacité de levage (WLL).
• Finition : thermolaquage.
• Compatibilité : compatible avec les accessoires d'élingage en acier allié de classe 80 et 100 et les crochets de grue.
• Identification : marquage en relief de la taille et de la classe pour identification facile.
• Applications : pour élingues à une ou deux brins en chaîne ou câble utilisées en opérations de levage et d'accrochage.
• Conformité : répond ou dépasse les exigences ASME B30.26 pour l'identification, la ductilité, le facteur de conception, l'essai de charge et la température.
• Tailles disponibles : consulter la liste des paramètres pour les références AX13 à AX57 avec tailles, WLL, dimensions intérieures, tailles de chaîne et poids correspondants.
