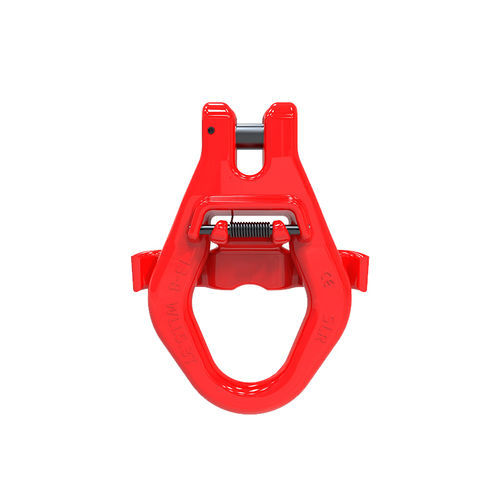

Maille de tête pour élingue chaînes Grade 100

Aperçu

• Finition thermolaquée
• Facteur de conception : 4:1
• Contrôle par épreuve (proof tested)
• Marquage en relief avec la classe et la taille
• Conçu pour élingues chaîne à un brin
• Utilisable en configuration élingue étrangleuse (choker) ou élingue panier
• Pièces de rechange disponibles

Paramètres
Capacité de charge (lbs) | Taille de la chaîne | e | t | w | d | s | Poids unitaire

• 4,300 | 9/32" | e: 3.6 | t: 2.76 | w: 1.34 | d: 0.35 | s: 0.35 | Poids: 0.62
• 5,700 | 5/16" | e: 3.58 | t: 2.76 | w: 1.34 | d: 0.39 | s: 0.35 | Poids: 0.66
• 8,800 | 3/8" | e: 5.04 | t: 4.02 | w: 1.97 | d: 0.49 | s: 0.47 | Poids: 1.54
• 15,000 | 1/2" | e: 6.65 | t: 5.35 | w: 2.6 | d: 0.63 | s: 0.59 | Poids: 3.09
• 22,600 | 5/8" | e: 8.43 | t: 6.77 | w: 3.27 | d: 0.79 | s: 0.69 | Poids: 6.04

Normes
Nom : Grade 100 Clevis Master Link
Emballage : Carton + Palette acier

Caractéristiques / spécifications techniques

• Produit : Maillon maître à chape pour applications avec chaîne Grade 100
• Finition : Thermolaquage (powder-coated)
• Facteur de conception : 4:1
• Essai : Proof tested
• Marquage : Gravé/embossé avec la classe et la taille
• Usage prévu : Élingues chaîne à un brin ; adapté aux configurations choker ou panier
• Pièces de rechange : Disponibles
• Conditionnement : Carton et palette en acier
• Capacités de levage et dimensions (exemples) :

  • 4,300 lbs — Taille chaîne 9/32" — e: 3.6, t: 2.76, w: 1.34, d: 0.35, s: 0.35 — Poids: 0.62
  • 5,700 lbs — Taille chaîne 5/16" — e: 3.58, t: 2.76, w: 1.34, d: 0.39, s: 0.35 — Poids: 0.66
  • 8,800 lbs — Taille chaîne 3/8" — e: 5.04, t: 4.02, w: 1.97, d: 0.49, s: 0.47 — Poids: 1.54
  • 15,000 lbs — Taille chaîne 1/2" — e: 6.65, t: 5.35, w: 2.6, d: 0.63, s: 0.59 — Poids: 3.09
  • 22,600 lbs — Taille chaîne 5/8" — e: 8.43, t: 6.77, w: 3.27, d: 0.79, s: 0.69 — Poids: 6.04
