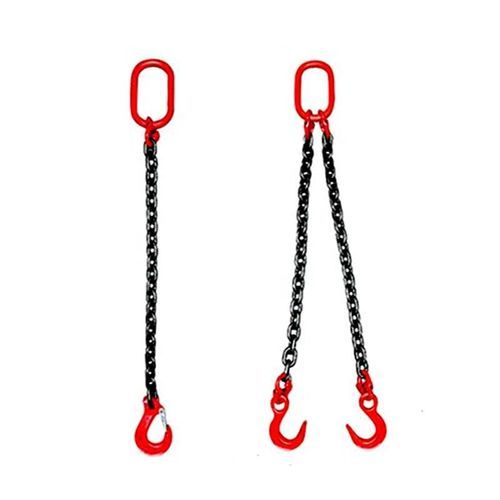

Élingue à chaîne Grade 80 SFG

1 pointen acier

Introduction

• S = Brin d'élingue
• T = Brin triple
• S = Crochet d'élingue (avec linguet)
• SL = Crochet auto-bloquant (sécurité)
• F = Crochet de fonderie
• D = Brin double
• Q = Quadruple brin
• G = Crochet d'accrochage
• O = Maillon maître oblong

Présentation du produit

• Style d'élingue
• Numéro de série individualisé
• Taille et grade de la chaîne
• Longueur exacte de l'élingue
• Limite de charge d'utilisation (WLL)

Paramètres
Facteur de conception | 1-brin (90°) | 2-brins (60°) | 2-brins (45°) | 2-brins (30°) | 3/4-brin (60°) | 3/4-brin (45°) | 3/4-brin (30°)
Facteur de charge | 1 | 1,7 | 1,4 | 1 | 2,6 | 2,1 | 1,45
Diamètre chaîne 7/32" | 2,100 | 3,600 | 3,000 | 2,100 | 5,500 | 4,400 | 3,200
Diamètre chaîne 9/32" | 3,500 | 6,100 | 4,900 | 3,500 | 9,100 | 7,400 | 5,200
Diamètre chaîne 5/16" | 4,500 | 7,800 | 6,400 | 4,500 | 11,700 | 9,500 | 6,800
Diamètre chaîne 3/8" | 7,100 | 12,300 | 10,000 | 7,100 | 18,400 | 15,100 | 10,600
Diamètre chaîne 1/2" | 12,000 | 20,800 | 17,000 | 12,000 | 31,200 | 25,500 | 18,000
Diamètre chaîne 5/8" | 18,100 | 31,300 | 25,600 | 18,100 | 47,000 | 38,400 | 27,100
Diamètre chaîne 3/4" | 28,300 | 49,000 | 40,000 | 28,300 | 73,500 | 60,000 | 42,400
Diamètre chaîne 7/8" | 34,200 | 59,200 | 48,400 | 34,200 | 88,900 | 72,500 | 51,300
Diamètre chaîne 1" | 47,700 | 82,600 | 67,400 | 47,700 | 123,900 | 101,200 | 71,500
Diamètre chaîne 1-1/4" | 72,300 | 125,200 | 102,200 | 72,300 | 187,800 | 153,400 | 108,500

Normes

• Nom : Grade 80 SFG Chain Sling – Single Leg w/ Foundry Hook on Top and Grab Hook on Bottom
• MOQ : 100 mètres
• Emballage : Carton + palette acier

Caractéristiques techniques

• Désignation modèle : Grade 80 SFG Chain Sling
• Configuration : Élingue à brin simple avec crochet de fonderie en haut et crochet d'accrochage en bas (autres types de crochets disponibles selon codes)
• Diamètres de chaîne disponibles : 7/32"; 9/32"; 5/16"; 3/8"; 1/2"; 5/8"; 3/4"; 7/8"; 1"; 1-1/4"
• Capacités de charge de service fournies par diamètre de chaîne et configuration d'élingue (voir Paramètres)
• Les facteurs de conception/charge varient selon la configuration et l'angle (valeurs fournies dans Paramètres)
• Chaque élingue est fournie avec certification écrite et numéro de série traçable sur la plaquette
• Emballage : carton + palette acier
• Quantité minimum de commande : 100 mètres
