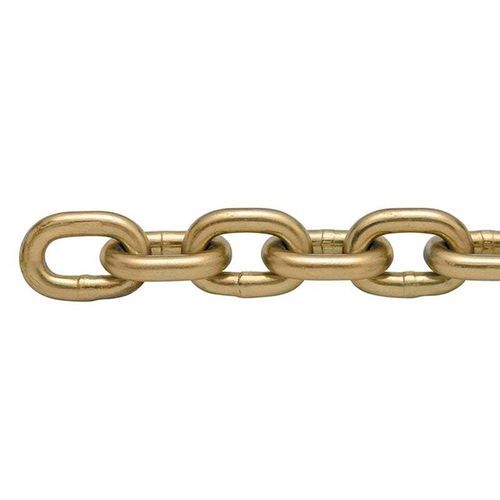

Chaîne de remorquage ASTM Grade 70

en acierà haute duretéindustrielle

Description du produit La Grade 70 est une chaîne de transport/remorquage/lien en acier traité thermiquement à haute résistance, utilisée pour l'arrimage des charges en agriculture, construction, industrie, transport routier et sylviculture. La Grade 70 est destinée aux applications de transport et liaison et N'EST PAS approuvée pour le levage aérien. Toutes les chaînes Grade 70 sont testées à 100 % ; certificats disponibles sur demande.

Introduction La chaîne Grade 70 a été spécifiquement conçue pour le secteur du transport. Elle offre généralement environ 20 % de charge nominale de service (WLL) en plus par rapport à la chaîne High Test (Grade 43). Les chaînes G70 sont aussi appelées Transport Chain, System 7 ou Spectrum 7. La Grade 70 N'EST PAS approuvée pour le levage aérien.

Caractéristiques

• Chaîne de transport/remorquage/lien à haute résistance, acier traité thermiquement
• Dureté et durabilité supérieures par rapport à la Grade 43 (High Test)
• Noms courants : Grade 70, Transport Chain, System 7, Spectrum 7
• Testée à 100 % (certificats disponibles)
• Non destinée ni approuvée pour le levage aérien

Paramètre (tableau des tailles) Taille (MM) | D (+/-MM) | Longueur interne A (MM) | A (+/-MM) | Largeur externe B (MM) | B (+/-MM) | Charge de travail (KG) | Charge d'essai (N) | Charge de rupture (N) | Poids par m (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.1
9 | 0.5 | 59 | 3 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1 | 65 | 3.2 | 40 | 2 | 630 | 12500 | 40000 | 1.75
11 | 1 | 72 | 3.4 | 44 | 2 | 790 | 15800 | 47500 | 2.11
12 | 1 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1 | 82 | 4 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1 | 100 | 5 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1 | 120 | 6 | 75 | 3.8 | 2500 | 50000 | 160000 | 7
22 | 1 | 127 | 6 | 82 | 4 | 3170 | 63300 | 190000 | 8.55
25 | 1 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.9
28 | 1 | 152 | 7 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.9
32 | 1 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.2

Normes

• Standard : ASTM Grade 70 Chain
• MOQ : 100 mètres
• Emballage : Carton + palette en acier

Caractéristiques techniques

• Dénomination : ASTM Grade 70 Chain
• Application : Chaîne de transport/remorquage/lien pour agriculture, construction, industrie, transport routier, sylviculture
• Matériau / Traitement : Chaîne en acier traitée thermiquement
• Test d'épreuve : 100 % testée ; certificats disponibles
• Homologation : NON approuvée pour le levage aérien
• Gamme de tailles disponibles : 3 mm à 32 mm (voir le tableau des paramètres pour Charge de travail, Charge d'essai, Charge de rupture, Poids par mètre)
• Quantité minimum de commande : 100 mètres
• Packaging : Carton + palette en acier
