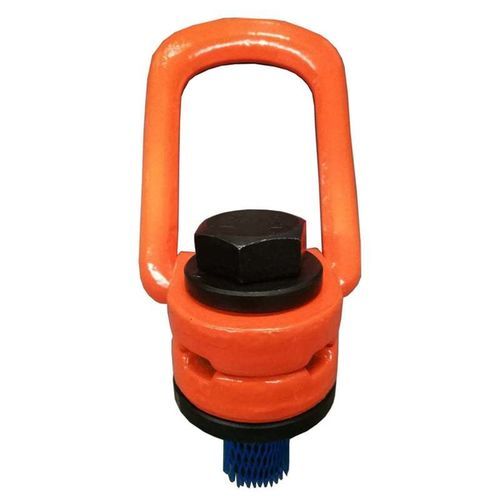

Anneau de levage pivotant à 180° Grade 100

à souderpour forte chargeforgé

Introduction
L'Anneau de levage à souder Grade 100 double base est conçu comme point d'ancrage permanent de haute capacité pour équipements lourds et structures. La géométrie à double base augmente la surface de soudure pour améliorer l'intégrité structurelle sous charges répétées et extrêmes.

Matériaux et fabrication
Fabriqué en acier allié haute résistance, trempé et revenu pour optimiser la structure de grain. Les composants reçoivent une finition époxy pour protection anti-corrosion et meilleure visibilité en milieu industriel.

Forgeage de précision et contrôle qualité
Chaque anneau est forgé avec précision pour garantir la constance dimensionnelle. 100 % des pièces subissent une détection de fissures Magnaflux (contrôle électromagnétique). Classement en fatigue : 20 000 cycles à 1,5× CMU. Les lots de production sont soumis à un essai de charge à 2,5× CMU.

Avantages opérationnels et sécurité

• Répartition optimisée des charges : la conception double base répartit les contraintes de soudure sur deux zones pour réduire les concentrations de contrainte locales.
• Auto-alignement : pivot 180° permettant à l'anneau de s'aligner avec la traction de l'élingue et de minimiser les efforts latéraux.
• Évacuation intégrée : la base comporte une zone d'évacuation d'eau pour éviter la rétention d'humidité au niveau de la soudure.
• Finition haute visibilité : revêtement époxy protégeant contre la corrosion et facilitant l'identification par les opérateurs.
• Déclaration de service : la pince d'ancrage est déclarée sûre jusqu'à 20 000 levages à pleine charge (déclaration produit).
• Alignement du support : le support doit être installé aligné dans la direction de traction avec une tolérance de ±10°.

Paramètres (dimensions en pouces, poids en lbs)
A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | G (in) | H (in) | Poids (lbs) | CHARGE DE TRAVAIL (tonnes)
0.55 | 2.56 | 1.89 | 1.14 | 5.28 | 0.55 | 2.36 | 3.11 | 1.61 | 4.0
0.79 | 3.27 | 2.36 | 1.54 | 6.65 | 0.63 | 3.46 | 4.06 | 3.97 | 6.7
0.87 | 3.78 | 2.56 | 1.89 | 7.72 | 0.77 | 3.86 | 4.65 | 6.61 | 10.0
1.22 | 4.96 | 3.54 | 2.17 | 10.39 | 1.14 | 5.00 | 3.10 | 12.67 | 16.0
1.65 | 6.89 | 5.12 | 3.11 | 14.61 | 1.77 | 6.18 | 8.54 | 35.26 | 30.0
Note : la CMU (WLL) est basée sur un coefficient de sécurité 4:1. Pour charges asymétriques, la capacité doit être réduite conformément aux tableaux de réduction de référence.

Normes et essais

• EN 1677-1 : composants forgés pour élingues (adapté pour performance Grade 100).
• ASTM A952 / A952M : spécification pour composants de levage forgés Grade 100 en acier allié.
• DIN PAS 1061 : exigences pour chaînes et accessoires Grade 100.
• AS 3776 : composants de levage pour élingues à chaîne Grade V (100).
• Essais de traction : lots de production testés à 2,5× CMU.
• Coefficient de conception : 4:1 maintenu (Charge de rupture minimale = 4× CMU).
• Essais de fatigue : 20 000 cycles à 1,5× CMU.
• Magnaflux : détection électromagnétique à 100 % sur tous les anneaux forgés.
• Exigences de soudage : périmètre complet soudé par soudeur qualifié ; laisser la zone d'évacuation d'eau indiquée.

Maintenance et inspection

• Inspection visuelle : avant chaque utilisation, vérifier l'absence de fissures de soudure, déformation, corrosion ou usure excessive.
• Alignement : vérifier l'alignement du support dans ±10° de la direction de traction.
• Critères de remplacement : retirer du service si l'usure dépasse 10 % des dimensions d'origine ou en présence de fissures.

Caractéristiques / spécifications techniques

• Dénomination commerciale : Grade 100 Double Base Weld On Ring
• Matériau : acier allié haute résistance, trempé et revenu
• Finition : peinture époxy
• Coefficient de sécurité : 4:1 (Charge de rupture minimale = 4× CMU)
• Essai de tenue : 2,5× CMU par lot de production
• Classement en fatigue : 20 000 cycles à 1,5× CMU
• Inspection : 100 % détection de fissures Magnaflux (électromagnétique)
• Pivot : rotation 180° pour auto-alignement
• Soudage : périmètre complet à souder sauf zone d'évacuation d'eau ; soudage par soudeur qualifié
• Tolérance d'alignement : ±10°
• Durée de service déclarée de la pince d'ancrage : sûre jusqu'à 20 000 levages à pleine charge (déclaration produit)
