Élingue à chaîne Grade 80 TOF

3 pointsen acier

Produit

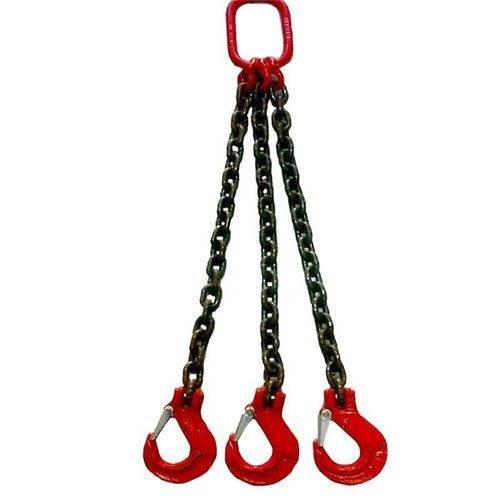

• Élingue à chaîne TOF Grade 80 — élingue à triple brin fournie avec maillon maître oblong quadruple en haut et crochets de fonderie en bas.
• Style d'élingue : Triple brin (T). Numéro de série individuel sur l'étiquette pour la traçabilité.
• Articles/options typiques fournis : taille et grade de l'élingue, longueur exacte de l'élingue, limite d'utilisation (WLL).

Introduction

• S = Brin d'élingue
• T = Triple brin
• S (dans un autre contexte) = Crochet d'élingue (avec linguet)
• SL = Crochet auto-bloquant (sécurité)
• F = Crochet de fonderie
• D = Double brin
• Q = Quadruple brin
• G = Crochet de prise
• O = Maillon maître oblong

Certification & Traçabilité

• L'élingue à chaîne est fournie avec une certification écrite.
• Le numéro de série sur l'étiquette correspondra au certificat et au numéro de commande afin d'assurer une traçabilité complète.

Paramètres (Capacités de levage par diamètre de chaîne et configuration d'élingue)
Facteur de conception : 4:1

Cartographie des colonnes : 1-brin (90°) | 2-brins (60°) | 2-brins (45°) | 2-brins (30°) | 3/4-brins (60°) | 3/4-brins (45°) | 3/4-brins (30°)

Facteurs de charge : 1-brin (90°): 1 | 2-brins (60°): 1.7 | 2-brins (45°): 1.4 | 2-brins (30°): 1 | 3/4-brins (60°): 2.6 | 3/4-brins (45°): 2.1 | 3/4-brins (30°): 1.45

Rangées par diamètre de chaîne :
7/32″ : 2 100 | 3 600 | 3 000 | 2 100 | 5 500 | 4 400 | 3 200
9/32″ : 3 500 | 6 100 | 4 900 | 3 500 | 9 100 | 7 400 | 5 200
5/16″ : 4 500 | 7 800 | 6 400 | 4 500 | 11 700 | 9 500 | 6 800
3/8″ : 7 100 | 12 300 | 10 000 | 7 100 | 18 400 | 15 100 | 10 600
1/2″ : 12 000 | 20 800 | 17 000 | 12 000 | 31 200 | 25 500 | 18 000
5/8″ : 18 100 | 31 300 | 25 600 | 18 100 | 47 000 | 38 400 | 27 100
3/4″ : 28 300 | 49 000 | 40 000 | 28 300 | 73 500 | 60 000 | 42 400
7/8″ : 34 200 | 59 200 | 48 400 | 34 200 | 88 900 | 72 500 | 51 300
1" : 47 700 | 82 600 | 67 400 | 47 700 | 123 900 | 101 200 | 71 500
1-1/4" : 72 300 | 125 200 | 102 200 | 72 300 | 187 800 | 153 400 | 108 500

Normes

• Nom : Grade 80 TOF Chain Sling – Triple Leg w/ Quad Oblong Master Link on Top and Foundry Hooks on Bottom
• MOQ : 100 mètres
• Emballage : Carton + palette en acier

Caractéristiques / spécifications techniques

• Type de produit : Élingue à chaîne TOF (triple brin) avec maillon maître oblong quadruple (haut) et crochets de fonderie (bas)
• Grade : Grade 80
• Style d'élingue : Triple brin (T)
• Types de crochets disponibles : Crochet de fonderie (F), Crochet d'élingue (avec linguet), Crochet auto-bloquant (SL)
• Maillon maître : Maillon maître oblong quadruple (O)
• Numéro de série : Numéro de série individuel sur étiquette pour traçabilité
• Certification : Certificat écrit fourni correspondant au numéro de série et à la commande
• MOQ : 100 mètres
• Conditionnement : Carton + palette en acier
• Tableau de charge : Voir la section Paramètres ci-dessus pour les capacités par diamètre et configuration d'élingue
