Griffe de racourcissement Grade 100

Aperçu du produit

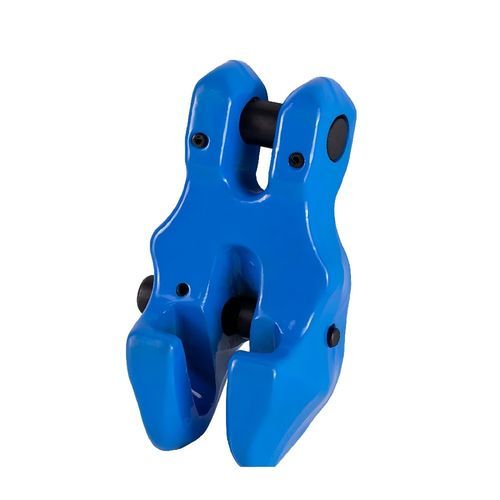

Raccourcisseur de chaîne à chape Grade 100 Ce dispositif de raccourcissement comporte une poche dans laquelle la chaîne s'assoit directement, permettant une traction en ligne par rapport à la jambe de chaîne. Conçu pour se fixer directement à une longueur de chaîne via la tête chape ingénierée, évitant les incompatibilités crochet-chaîne. Caractéristiques : construction en acier allié Grade 100, finition peinturée en poudre, verrouillage intégré empêchant le désengagement de la chaîne hors charge, disponibilité de pièces détachées, et essais de charge et certification.

Introduction
Le raccourcisseur de chaîne à chape Grade 100 est conçu pour des applications de levage haute performance afin de permettre le raccourcissement temporaire des élingues à chaîne sans remplacer l'ensemble. Il améliore le contrôle de la charge et réduit le besoin d'inventaire pour différentes longueurs d'élingues.

Traitement thermique : optimisation des propriétés du matériau
Après forgeage, chaque raccourcisseur subit un traitement thermique de précision (trempe et revenu) conforme à EN 818-1. Étapes : austénitisation à 850-900°C ; trempe à l'huile ou à l'eau ; revenu à 400-500°C. Dureté de surface résultante environ 45-50 HRC, équilibre entre résistance et ténacité.

Forgeage de précision : précision dimensionnelle
Fabriqué par forgeage de précision pour aligner la structure des grains aux chemins de charge, éliminer les vides internes et préserver la résistance. Les dimensions critiques sont usinées avec précision pour garantir : géométrie de la poche ±0.01 in (±0.25 mm) ; dimensions de la tête chape ±0.005 in (±0.13 mm) ; jeux du mécanisme de verrouillage ±0.005 in (±0.13 mm).

Assurance qualité : inspection Magnaflux à 100%
Chaque unité subit une détection des fissures par particules magnétiques (Magnaflux) à 100% avant expédition pour détecter défauts de surface et sous-surface. Toutes les goupilles de charge sont inspectées et testées individuellement pour la conformité dimensionnelle et les propriétés matériaux.

Caractéristiques de conception améliorant la sécurité et la fiabilité

• Conception de la poche : la poche répartit la surface d'appui pour distribuer la charge uniformément, garantir un bon positionnement de la chaîne, empêcher la rotation et permettre une traction en ligne.
• Tête chape intégrée : fixée en permanence au corps du raccourcisseur pour éviter l'incompatibilité avec les crochets et assurer la compatibilité avec les systèmes de chaîne Grade 100.
• Verrouillage intégré : fonction de sécurité passive qui s'engage automatiquement lorsque la chaîne est en place et se libère lors du levage ; aucune action opérateur requise.

Caractéristiques de performance

• Capacité de travail (WLL) : de 3 000 lbs (pour chaîne 7/32″) à 35 300 lbs (pour chaîne 3/4″).
• Classe de fatigue : 1,5 × WLL pour 20 000 cycles.
• Épreuve : 2,5 × WLL, testée à 100% sur chaque unité.
• Facteur de sécurité : minimum 4:1 (rupture minimale 4 × WLL).
• Plage de température : -20°C à +80°C (-4°F à +176°F).
• Résistance à la corrosion : finition en peinture poudre.

Applications recommandées

• Réglage de la longueur d'élingue : raccourcir temporairement les élingues à chaîne selon la hauteur de charge.
• Contrôle de la charge : améliorer le positionnement et le contrôle en ajustant la géométrie de l'élingue.
• Optimisation des stocks : réduire le nombre de longueurs d'élingues nécessaires.
• Rétrofit : ajouter la capacité de raccourcissement aux élingues existantes sans les remplacer.
• Opérations à cycles élevés et levages critiques pour la sécurité.

Tailles disponibles et spécifications (tableau de paramètres)
Taille chaîne | Ø chaîne (in) | A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | G (in) | Goupille (in) | WLL (lbs) | Poids (lbs) | Référence
7/32″-1/4″ | 0.219-0.250 | 0.31 | 0.31 | 0.39 | 0.31 | 0.75 | 1.77 | 0.91 | 0.35×0.69 | 3,000 | 0.46 | CXX06
9/32″ | 0.281 | 0.37 | 0.37 | 0.39 | 0.37 | 0.93 | 2.20 | 1.14 | 0.35×0.89 | 4,300 | 1.06 | CXX07
5/16″ | 0.313 | 0.37 | 0.37 | 0.39 | 0.37 | 0.93 | 2.20 | 1.14 | 0.39×0.89 | 5,700 | 1.06 | CXX08
3/8″ | 0.375 | 0.47 | 0.47 | 0.57 | 0.47 | 1.28 | 3.07 | 1.42 | 0.51×1.24 | 8,800 | 2.47 | CXX10
1/2″ | 0.500 | 0.61 | 0.61 | 0.71 | 0.61 | 1.73 | 3.54 | 1.38 | 0.63×1.65 | 15,000 | 4.03 | CXX13
5/8″ | 0.625 | 0.75 | 0.83 | 0.83 | 0.75 | 1.97 | 4.17 | 1.50 | 0.83×2.03 | 22,800 | 6.24 | CXX16
3/4″ | 0.750 | 0.94 | 0.93 | 0.94 | 0.94 | 2.66 | 5.24 | 1.73 | 0.94×2.42 | 35,300 | 14.88 | CXX20

Guide de référence des dimensions
A : largeur de poche (ouverture) ; B : profondeur de poche (surface d'appui) ; C : longueur de poche (surface d'appui) ; D : largeur tête chape ; E : hauteur tête chape ; F : longueur totale ; G : projection du verrouillage ; Goupille : diamètre × longueur.

Spécifications des matériaux
Grade matériau : acier allié à haute résistance (ASTM A952 Grade 100) Teneur en carbone : 0,35-0,45% Chrome : 0,5-0,8% Nickel : 0,3-0,6% Molybdène : 0,15-0,25% Soufre : ≤ 0,035% Phosphore : ≤ 0,035% Dureté superficielle : 45-50 HRC Limite à la traction : ≥ 1 800 MPa (260 ksi) Limite d'élasticité : ≥ 1 400 MPa (200 ksi) Allongement : ≥ 8% Tenacité aux chocs : ≥ 40 J à 0°C

Tolérances dimensionnelles
Largeur de poche (A) : ±0.01 in (±0.25 mm) ; Profondeur de poche (B) : ±0.01 in (±0.25 mm) ; Longueur de poche (C) : ±0.01 in (±0.25 mm) ; Largeur tête chape (D) : ±0.005 in (±0.13 mm) ; Hauteur tête chape (E) : ±0.005 in (±0.13 mm) ; Longueur globale (F) : ±0.01 in (±0.25 mm) ; Projection du verrouillage (G) : ±0.005 in (±0.13 mm) ; Diamètre goupille : ±0.005 in (±0.13 mm) ; Longueur goupille : ±0.01 in (±0.25 mm).

Spécifications de performance
Capacité de travail : selon taille ; Épreuve : 2,5 × WLL (testée à 100% individuellement) ; Force de rupture minimale : 4 × WLL (facteur de sécurité 4:1) ; Classe de fatigue : 1,5 × WLL pour 20 000 cycles ; Détection de fissures Magnaflux 100% ; Inspection goupille 100% ; Finition : peinture poudre (bleu) ; Plage de température : -20°C à +80°C.

Normes et certifications
Fabriqué et testé conformément à ASTM A952, EN 1677-1, EN 818-1 et DIN 17115. Les certifications comprennent certificats matières (mill test reports), rapports d'essai d'épreuve, rapports d'inspection Magnaflux, vérification dimensionnelle et documentation de conformité.

Entretien et remplacement
Inspecter avant chaque utilisation pour détecter dommages visibles, fissures, corrosion et fonctionnement du verrou. Nettoyer régulièrement, appliquer une légère huile en milieux humides et stocker au sec. Remplacer immédiatement en cas de dommages, fissures ou déformation permanente ; ne pas tenter de réparation.

Caractéristiques techniques

• Produit : Raccourcisseur de chaîne à chape Grade 100
• Matériau : acier allié haute résistance (ASTM A952 Grade 100)
• Dureté superficielle : 45-50 HRC
• Limite à la traction : ≥ 1 800 MPa
• Limite d'élasticité : ≥ 1 400 MPa
• Allongement : ≥ 8%
• Tenacité aux chocs : ≥ 40 J à 0°C
• Capacités WLL : 3 000 à 35 300 lbs selon la taille
• Épreuve : 2,5 × WLL (chaque unité testée)
• Force de rupture minimale : 4 × WLL
• Classe de fatigue : 1,5 × WLL pour 20 000 cycles
• Plage de température : -20°C à +80°C
• Finition : peinture poudre
• Contrôles : détection de fissures Magnaflux 100% ; inspection goupille 100%
• Normes : ASTM A952, EN 1677-1, EN 818-1, DIN 17115
