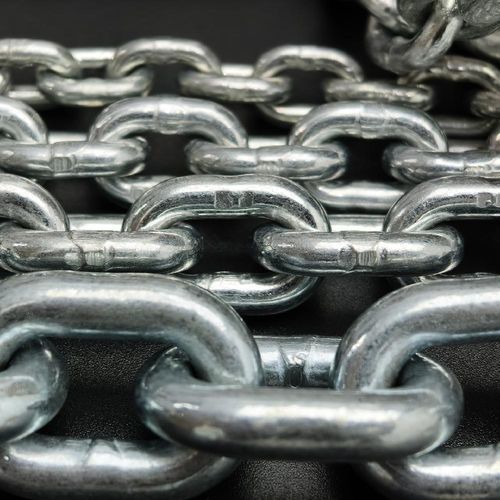

Chaîne de levage en acier EN 818-1

en acier trempéen alliagerésistante à la corrosion

Présentation
La chaîne de levage pour palan électrique EN818-7 est une chaîne à tolérance fine destinée aux systèmes de levage motorisés. Fournie en Grade T avec trois variantes (T, DAT, DT), elle est fabriquée en acier allié trempé et revenu avec des teneurs contrôlées en Cr, Ni et Mo pour assurer résistance à la rupture, résistance à la fatigue et tenue à l'usure.

Points clés
Matériau
Fabriquée en acier allié désoxydé, trempé et revenu. Seuils chimiques typiques : Cr ≥ 0,4 %, Ni variable selon type, Mo ≥ 0,15 %, Al ≈ 0,025 %. Soufre et phosphore ≤ 0,020 % en analyse de fusion.

Grade de résistance et modèles
Grade T avec trois types : Type T (palan manuel ordinaire), Type DAT (palan électrique ordinaire) et Type DT (palan électrique grande vitesse). La conception et le traitement thermique garantissent les duretés et allongements requis selon le type.

Traitement de surface

• Type T : oxydation noire (standard)
• Type DAT/DT : électrozinguage (standard)
• Options : aspect naturel, électrophorèse, Dacromet, galvanisation à chaud (à confirmer ; peut affecter les propriétés mécaniques)

Domaines d'application

• Palans électriques pour usines, entrepôts et chantiers
• Systèmes de levage intégrés en production et lignes d'assemblage
• Levage industriel haute précision/haute vitesse (éolien, construction navale, aéronautique)
• Structures scéniques et spectacle (levage d’éclairages, équipements sonores)
• Industries agroalimentaire et pharmaceutique (chaînes inox ou revêtues pour exigences d’hygiène)

Sécurité et essais

• Facteur de sécurité minimum : 4:1 (force de rupture ≥ 4 × WLL)
• Essai de charge d'épreuve : chaque maillon est testé à 2,5 × WLL ; les maillons non conformes sont éliminés
• Contrôles : machines d'essai de traction étalonnées ; chaque chaîne complète est soumise à la charge d'épreuve et inspectée pour déformation permanente, fissures ou dommages
• Possibilité d'inspection tierce partie pour composition matériau, propriétés mécaniques et tolérances dimensionnelles

Paramètres techniques (résumé)
Tailles nominales : 4 mm à 22 mm. Pas de chaîne : typ. ≈ 3 × d (varie 2,6d–3,2d). Exemples de dureté : Type T ≈ 320–360 HV, Type DAT ≈ 500 HV, Type DT ≈ 550 HV (selon taille). Plages WLL : Type T 0,5–15 t ; Type DAT 0,4–12,5 t ; Type DT 0,25–7,5 t. Charge d'épreuve appliquée par maillon : 2,5 × WLL. Force de rupture : ≥ 4 × WLL. Tableau détaillé des paramètres disponible sur demande.

Normes
Conception et fabrication conformes à EN 818-1 et EN 818-7:2002+A1:2008 (chaîne de palan à tolérance fine, Grade T Types T/DAT/DT) et aux conditions techniques de l'acier DIN 17115.

Autres informations produit

• Plage de tailles nominales : 4 mm – 22 mm (tailles sur mesure possibles)
• Traitement thermique : trempe au-dessus de AC3 et/ou traitement de surface suivi d’un revenu avant essai d'épreuve
• Allongement à la rupture : Type T/DAT ≥ 10 % ; Type DT ≥ 5 %
• Résistance à la fatigue : Type DAT et DT spécifiés pour ≥ 200 000 cycles aux plages de contraintes définies
• Commande minimale : 100 m / 1 TONNE
• Restrictions de traitement : traitements thermiques ultérieurs, galvanisation/plaquage ou exposition à des solutions/fumées acides nécessitent accord fabricant
• Limites de température d'utilisation : Type T min −40 °C ; Type DAT min −20 °C ; Type DT min −10 °C ; toutes types max +200 °C (retirer si dépassé)

Spécifications techniques

• Produit : Chaîne de levage pour palan électrique, tolérance fine, Grade T (Types T / DAT / DT)
• Modèle / série : EN818-7
• Matériau : acier allié trempé et revenu (Cr ≥ 0,4 %, Mo ≥ 0,15 %, Ni variable)
• Plage de tailles nominales : 4–22 mm
• Traitements de surface standard : oxydation noire (T), électrozinguage (DAT/DT) ; autres revêtements en option
• Dureté exemples : Type T ≈ 320–360 HV ; DAT ≈ 500 HV ; DT ≈ 550 HV (selon taille)
• Facteur de sécurité : ≥ 4:1 ; Charge d'épreuve : 2,5 × WLL par maillon
• Normes : EN 818-1, EN 818-7:2002+A1:2008, DIN 17115
• Commande minimale : 100 m / 1 TONNE
