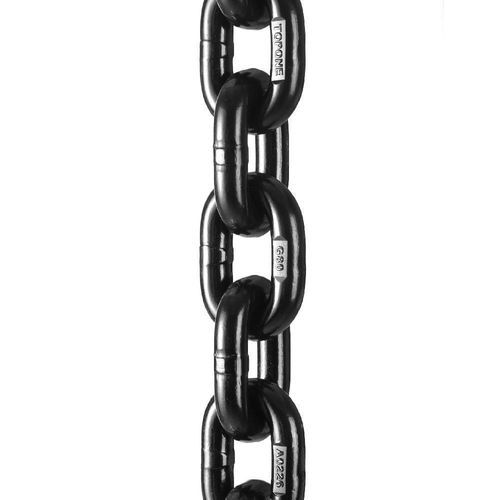

Chaîne de levage en acier Grade 80

en acier galvaniséen alliageen acier à haute résistance

Introduction
La chaîne en alliage Grade 80 (G80) est conçue pour les applications exigeantes de levage aérien et d'accrochage. Fabriquée en acier allié haute résistance, elle respecte les classifications NACM/ASTM et est couramment prescrite pour l'arrimage, le remorquage et le levage aérien lorsque certifiée pour cet usage. Les chaînes binder équipées de crochets clevis pour plateaux ne sont pas recommandées pour le levage aérien sauf certification explicite.

Applications

• Levage et accrochage industriels
• Construction et manutention d'équipements lourds
• Transport, remorquage et sécurisation de charges
• Exploitation forestière et manutention de matériaux

Options générales

• Plage de diamètres : 6 mm à 45 mm
• Traitements de surface : naturel, poli, noir, revêtement plastique, galvanisation à chaud, etc.

Caractéristiques produit

• Matériau : acier allié haute résistance (Grade 80).
• Finitions disponibles adaptées aux exigences de corrosion et d'environnement.
• Facteur de sécurité : 4:1.
• Marquage : G80 ou marquage client sur demande.
• Fabrication sur mesure (non standard) possible selon spécifications client.

Paramètres
Grade de la chaîne : Classé selon NACM et ASTM ; un grade supérieur indique une capacité de charge utile plus élevée pour une même section nominale.
Capacité de charge de travail (WLL) : Charge sûre nominale en traction directe pour une longueur droite et non endommagée de chaîne.
Essai de tenue (Proof Test) : Force d'essai de fabrication ; ne doit pas être utilisée comme critère de conception/service.
Résistance minimale à la rupture : Résultat du test d'acceptation fabricant ; ne doit pas servir aux calculs de conception/service.
Levage aérien : Soulèvement d'une charge librement suspendue où une chute pourrait entraîner des blessures ou des dommages — les chaînes utilisées doivent être certifiées pour le levage aérien.

Tableau des tailles
Size (MM) | +/-MM | D (MM) | +/-MM | A (MM) | +/-MM | Working Load (KG) | Test Load (N) | Breaking Load (N) | Weight Per M (KG)
3 | 0.5 | 26 | 1.2 | 12 | 0.6 | 55 | 1050 | 3200 | 0.15
4 | 0.5 | 32 | 1.5 | 16 | 0.8 | 100 | 2000 | 6000 | 0.27
5 | 0.5 | 35 | 1.8 | 20 | 1.0 | 160 | 3150 | 10000 | 0.43
6 | 0.5 | 42 | 2.0 | 24 | 1.2 | 224 | 4500 | 14000 | 0.63
7 | 0.5 | 49 | 2.5 | 28 | 1.4 | 300 | 6000 | 18000 | 0.86
8 | 0.5 | 52 | 2.5 | 32 | 1.6 | 400 | 8000 | 25000 | 1.10
9 | 0.5 | 59 | 3.0 | 36 | 1.8 | 530 | 10500 | 32000 | 1.41
10 | 1.0 | 65 | 3.2 | 40 | 2.0 | 630 | 12500 | 40000 | 1.75
11 | 1.0 | 72 | 3.4 | 44 | 2.0 | 790 | 15800 | 47500 | 2.11
12 | 1.0 | 78 | 3.6 | 48 | 2.3 | 940 | 18800 | 56500 | 2.55
13 | 1.0 | 82 | 4.0 | 52 | 2.5 | 1000 | 21200 | 63000 | 2.95
16 | 1.0 | 100 | 5.0 | 64 | 3.2 | 1600 | 33000 | 100000 | 4.45
18 | 1.0 | 113 | 5.2 | 70 | 3.2 | 2120 | 42300 | 127000 | 5.65
19 | 1.0 | 119 | 5.6 | 72 | 3.4 | 2370 | 47300 | 142000 | 6.25
20 | 1.0 | 120 | 6.0 | 75 | 3.8 | 2500 | 50000 | 160000 | 7.00
22 | 1.0 | 127 | 6.0 | 82 | 4.0 | 3170 | 63300 | 190000 | 8.55
25 | 1.0 | 140 | 6.6 | 88 | 4.2 | 4090 | 81700 | 245000 | 10.90
28 | 1.0 | 152 | 7.0 | 96 | 4.7 | 6000 | 120000 | 300000 | 13.90
32 | 1.0 | 171 | 7.8 | 108 | 5.2 | 8000 | 160000 | 400000 | 18.20

Normes & Emballage
Standard : Grade 80 Alloy Chain / Alloy Steel Chain Grade 80.
MOQ : 100 mètres.
Emballage : Carton + palette en acier.

Caractéristiques / Spécifications techniques

• Matériau : acier allié haute résistance (Grade 80).
• Plage de diamètres disponible : 6 mm à 45 mm.
• Traitements de surface disponibles : naturel, poli, noir, revêtement plastique, galvanisation à chaud, etc.
• Facteur de sécurité : 4:1.
• Marquage : G80 ou selon demande du client.
• Valeurs WLL, Proof Test et Résistance minimale à la rupture spécifiées dans la section paramètres et le tableau ci-dessus.
• MOQ : 100 mètres ; Emballage : carton + palette en acier.
