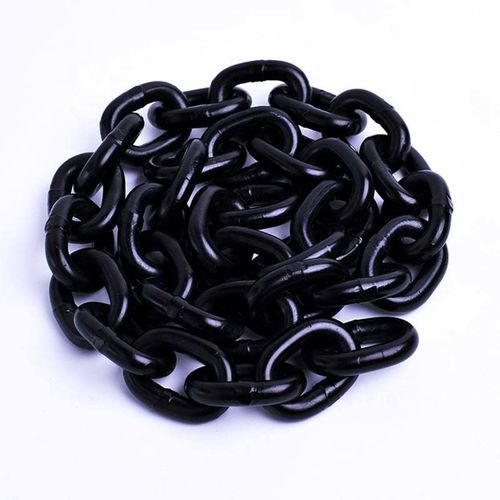

Chaîne de levage en alliage d'acier Grade 100

en acier à haute résistanceà haute duretépour fortes charges

Vue d'ensemble Les chaînes 16 mm Grade 100 sont fabriquées en acier allié à haute résistance et font l'objet de contrôles complets pendant la production. Chaque chaîne 16 mm Grade 100 est épreuve-testée à deux fois la Charge de Service (WLL) et présente une résistance minimale à la rupture de quatre fois la WLL. Le produit respecte ou dépasse les normes OSHA, NACM et ASTM applicables. Les certificats sont disponibles gratuitement sur demande.

Introduction Les chaînes 16 mm Grade 100 ont été spécifiquement conçues et approuvées pour les applications de levage en hauteur. En tant que chaîne alliée à haute résistance, le Grade 100 offre environ 20 % d'augmentation de la WLL par rapport à une chaîne Grade 80 de taille comparable, permettant une réduction de taille selon la charge requise. Les chaînes Grade 100 sont également appelées Grade 10, System 10 ou Spectrum 10.

Paramètres

• Grade de la chaîne : Les classifications NACM et ASTM déterminent le grade ; un grade plus élevé donne une WLL supérieure pour la même taille de chaîne.
• Charge de Service (WLL) : La charge maximale qui doit être appliquée en traction directe à une longueur droite de chaîne nondétériorée.
• Épreuve-test : Force d'essai d'intégrité appliquée en traction directe ; les chaînes sont épreuve-testées à 2x WLL. Les résultats d'épreuve ne doivent pas être utilisés comme critères de conception ou d'exploitation.
• Résistance minimale à la rupture : Force de traction minimale à laquelle un échantillon se rompt lors de l'essai ; généralement 4x WLL pour ces chaînes. Les valeurs de rupture sont des tests d'acceptation fabricant et ne constituent pas des critères de conception.
• Levage en hauteur : Opérations de levage qui élèvent une charge librement suspendue à une position où une chute pourrait causer des blessures ou des dommages ; les chaînes Grade 100 sont approuvées pour le levage en hauteur.

Tableau - Tailles de chaîne et paramètres
Taille chaîne Pouce | Taille chaîne MM | Charge de service (lbs) | Poids par pied (lbs) | Taille matière Pouce | Longueur intérieure Pouce | Longueur intérieure MM | Largeur intérieure Pouce | Largeur intérieure MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

Normes

• Standard : 16 mm Grade 100 Chains
• MOQ : 100 Mètres
• Emballage : Carton + Palette acier

Caractéristiques techniques

• Brand : TOPONE Chain
• Serie / Dénomination : Grade 100 Chain
• Matériau : Acier allié haute résistance
• Conception / Usage : Conçue et approuvée pour des applications de levage en hauteur
• Épreuve-test : Épreuve-testée à deux fois la WLL ; 100 % épreuve-testée en fabrication
• Résistance minimale à la rupture : Résistance minimale de rupture quatre fois la WLL
• Performance vs Grade 80 : Environ +20 % de WLL par rapport à une chaîne Grade 80 de taille similaire
• Noms alternatifs : Grade 10, System 10, Spectrum 10
• Exemple (16 mm / 5/8") : Taille chaîne 16 mm ; WLL 22,600 lbs ; Poids par pied 3.72 lbs ; Taille matière 0.63" ; Longueur intérieure 1.93" (49 mm) ; Largeur intérieure 0.92" (23 mm)
• Certifications : Conforme ou supérieur aux exigences OSHA, NACM et ASTM ; certificats disponibles sur demande
• MOQ : 100 Mètres
• Emballage : Carton + Palette acier
