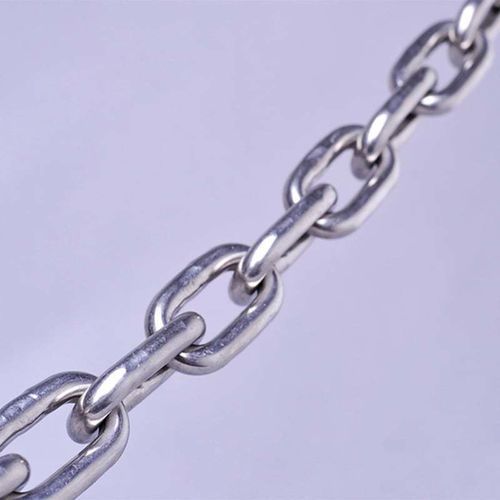

Chaîne en acier au carbone ASTM Grade 30

à maillon courtà maillon longzinguée

Aperçu du produit
La chaîne ASTM Grade 30 est une chaîne métallique conforme à la norme américaine Grade 30 (G30) fournie par TOPONE CHAIN. Disponible en maillons longs (selon les spécifications NACM) et en maillons courts (selon ASTM 80), la G30 couvre une gamme de tailles et de charges de travail adaptées aux applications de manutention, d'arrimage et usages industriels généraux.

Introduction
La chaîne G30 est fabriquée en acier carbone de qualité supérieure avec des finitions disponibles self colored, galvanisée ou galvanisation à chaud. Les maillons longs réduisent le poids et le coût des matériaux tout en conservant les mêmes valeurs de résistance ; les maillons courts offrent une plus grande flexibilité et maniabilité.

Spécifications générales
Plage de tailles : 1/8" ~ 1" (4 mm ~ 26 mm) et tailles supérieures selon le tableau des paramètres
Charges de travail (exemples) : 400 lbs ~ 17900 lbs (180 kg ~ 8140 kg) selon la taille
Matériau : Acier carbone de qualité supérieure
Facteur de sécurité : 4 fois la WLL
Finitions disponibles : Self colored, galvanisé, galvanisation à chaud

Paramètres
En-tête : Taille (mm) — D (mm) — Longueur intérieure (A) (mm) — Tolérance A (+/- mm) — Largeur extérieure (B) (mm) — Tolérance B (+/- mm) — Charge de service (kg) — Charge de service (N) — Charge d'essai (N) — Poids par m (kg)
Taille 3 — D 0.5 — Longueur intérieure (A) 26 — Tol A +/-1.2 — Largeur extérieure (B) 12 — Tol B +/-0.6 — Charge 55 kg — Charge 1050 N — Essai 3200 N — Poids/m 0.15 kg
Taille 4 — D 0.5 — Longueur intérieure (A) 32 — Tol A +/-1.5 — Largeur extérieure (B) 16 — Tol B +/-0.8 — Charge 100 kg — Charge 2000 N — Essai 6000 N — Poids/m 0.27 kg
Taille 5 — D 0.5 — Longueur intérieure (A) 35 — Tol A +/-1.8 — Largeur extérieure (B) 20 — Tol B +/-1.0 — Charge 160 kg — Charge 3150 N — Essai 10000 N — Poids/m 0.43 kg
Taille 6 — D 0.5 — Longueur intérieure (A) 42 — Tol A +/-2.0 — Largeur extérieure (B) 24 — Tol B +/-1.2 — Charge 224 kg — Charge 4500 N — Essai 14000 N — Poids/m 0.63 kg
Taille 7 — D 0.5 — Longueur intérieure (A) 49 — Tol A +/-2.5 — Largeur extérieure (B) 28 — Tol B +/-1.4 — Charge 300 kg — Charge 6000 N — Essai 18000 N — Poids/m 0.86 kg
Taille 8 — D 0.5 — Longueur intérieure (A) 52 — Tol A +/-2.5 — Largeur extérieure (B) 32 — Tol B +/-1.6 — Charge 400 kg — Charge 8000 N — Essai 25000 N — Poids/m 1.1 kg
Taille 9 — D 0.5 — Longueur intérieure (A) 59 — Tol A +/-3.0 — Largeur extérieure (B) 36 — Tol B +/-1.8 — Charge 530 kg — Charge 10500 N — Essai 32000 N — Poids/m 1.41 kg
Taille 10 — D 1.0 — Longueur intérieure (A) 65 — Tol A +/-3.2 — Largeur extérieure (B) 40 — Tol B +/-2.0 — Charge 630 kg — Charge 12500 N — Essai 40000 N — Poids/m 1.75 kg
Taille 11 — D 1.0 — Longueur intérieure (A) 72 — Tol A +/-3.4 — Largeur extérieure (B) 44 — Tol B +/-2.0 — Charge 790 kg — Charge 15800 N — Essai 47500 N — Poids/m 2.11 kg
Taille 12 — D 1.0 — Longueur intérieure (A) 78 — Tol A +/-3.6 — Largeur extérieure (B) 48 — Tol B +/-2.3 — Charge 940 kg — Charge 18800 N — Essai 56500 N — Poids/m 2.55 kg
Taille 13 — D 1.0 — Longueur intérieure (A) 82 — Tol A +/-4.0 — Largeur extérieure (B) 52 — Tol B +/-2.5 — Charge 1000 kg — Charge 21200 N — Essai 63000 N — Poids/m 2.95 kg
Taille 16 — D 1.0 — Longueur intérieure (A) 100 — Tol A +/-5.0 — Largeur extérieure (B) 64 — Tol B +/-3.2 — Charge 1600 kg — Charge 33000 N — Essai 100000 N — Poids/m 4.45 kg
Taille 18 — D 1.0 — Longueur intérieure (A) 113 — Tol A +/-5.2 — Largeur extérieure (B) 70 — Tol B +/-3.2 — Charge 2120 kg — Charge 42300 N — Essai 127000 N — Poids/m 5.65 kg
Taille 19 — D 1.0 — Longueur intérieure (A) 119 — Tol A +/-5.6 — Largeur extérieure (B) 72 — Tol B +/-3.4 — Charge 2370 kg — Charge 47300 N — Essai 142000 N — Poids/m 6.25 kg
Taille 20 — D 1.0 — Longueur intérieure (A) 120 — Tol A +/-6.0 — Largeur extérieure (B) 75 — Tol B +/-3.8 — Charge 2500 kg — Charge 50000 N — Essai 160000 N — Poids/m 7.0 kg
Taille 22 — D 1.0 — Longueur intérieure (A) 127 — Tol A +/-6.0 — Largeur extérieure (B) 82 — Tol B +/-4.0 — Charge 3170 kg — Charge 63300 N — Essai 190000 N — Poids/m 8.55 kg
Taille 25 — D 1.0 — Longueur intérieure (A) 140 — Tol A +/-6.6 — Largeur extérieure (B) 88 — Tol B +/-4.2 — Charge 4090 kg — Charge 81700 N — Essai 245000 N — Poids/m 10.9 kg
Taille 28 — D 1.0 — Longueur intérieure (A) 152 — Tol A +/-7.0 — Largeur extérieure (B) 96 — Tol B +/-4.7 — Charge 6000 kg — Charge 120000 N — Essai 300000 N — Poids/m 13.9 kg
Taille 32 — D 1.0 — Longueur intérieure (A) 171 — Tol A +/-7.8 — Largeur extérieure (B) 108 — Tol B +/-5.2 — Charge 8000 kg — Charge 160000 N — Essai 400000 N — Poids/m 18.2 kg

Normes et emballage
Norme : ASTM Grade 30 Chain
MOQ : 100 mètres
Emballage : Carton + palette en acier, adapté au transport et stockage en vrac

Caractéristiques / spécifications techniques

• Nom du produit : ASTM Grade 30 Chain
• Brand: TOPONE CHAIN
• Matériau : Acier carbone de qualité supérieure
• Gamme de tailles : 1/8" ~ 1" (4 mm ~ 26 mm) et tailles supérieures selon le tableau des paramètres
• Charges de travail : Voir les valeurs par taille dans la section paramètres
• Finitions disponibles : Self colored, galvanisé, galvanisation à chaud
• Facteur de sécurité : 4 fois la WLL
• Styles de maillons : Maillons longs (spéc. NACM) et maillons courts (spéc. ASTM 80)
• MOQ : 100 mètres
• Conditionnement : Carton + palette en acier
