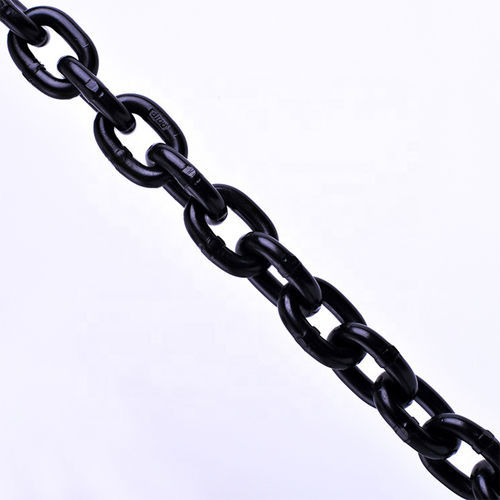

Chaîne de levage en acier Grade 100

en alliageen acier à haute résistanceà haute dureté

Aperçu du produit
Les chaînes 13 mm Grade 100 sont fabriquées en acier allié à haute résistance. Chaque chaîne 13 mm Grade 100 est testée (proof tested) à 2× la capacité de travail (WLL) et présente une résistance minimale à la rupture de 4× WLL. Elles répondent ou dépassent les spécifications OSHA, gouvernementales, NACM et ASTM. Certificats d'essai disponibles sur demande.

Introduction
Les chaînes 13 mm Grade 100 sont conçues pour les applications de levage en suspension. Par rapport aux chaînes Grade 80 de taille équivalente, le Grade 100 offre environ 20 % de WLL en plus, ce qui permet de réduire la section de chaîne en fonction de la charge. Également appelées Grade 10, System 10 ou Spectrum 10, ces chaînes sont approuvées pour le levage en suspension.

Paramètres

• Grade de la chaîne : NACM et ASTM classent les chaînes par grade ; un grade supérieur augmente la WLL pour une même taille nominale.
• Capacité de travail (WLL) : Charge maximale admissible en traction directe sur une longueur droite et intacte de chaîne.
• Essai de charge (Proof test) : Essai de traction effectué en fabrication avec application de force croissante ; destiné à vérifier l'intégrité de fabrication et non comme critère de conception pour le service.
• Force minimale de rupture : Force minimale à laquelle la chaîne s'est rompue lors d'un essai destructif ; indicateur d'acceptation fabricant et non critère de conception.
• Levage en suspension : Opération de levage qui suspend une charge de manière à ce que sa chute puisse causer des blessures ou des dommages matériels.

Tableau technique
Chain Size Inch | Chain Size MM | Working Load Limit (lbs) | Weight Per Foot (lbs) | Material Size Inch | Inside Length Inch | Inside Length MM | Inside Width Inch | Inside Width MM
7/32" | 6 | 3,100 | 0.54 | 0.25" | 0.71" | 18 | 0.38" | 7.95
9/32" | 7 | 4,300 | 0.73 | 0.275" | 0.88" | 22 | 0.41" | 10
5/16" | 8 | 5,700 | 1.06 | 0.330" | 1.02" | 26 | 0.49" | 13
3/8" | 10 | 8,800 | 1.52 | 0.397" | 1.22" | 31 | 0.57" | 14
1/2" | 13 | 15,000 | 2.72 | 0.52" | 1.56" | 40 | 0.75" | 20
5/8" | 16 | 22,600 | 3.72 | 0.63" | 1.93" | 49 | 0.92" | 23
3/4" | 20 | 35,300 | 5.78 | 0.787" | 2.44" | 62 | 1.008" | 25
7/8" | 22 | 42,700 | 7.32 | 0.866" | 2.59" | 65 | 1.161" | 29
1" | 26 | 59,700 | 10.21 | 1.024" | 3.07" | 78 | 1.378" | 35
1 1/4" | 32 | 90,400 | 15.45 | 1.26" | 3.78" | 96 | 1.69" | 43

Normes

• Standard : 13mm Grade 100 Chains
• MOQ : 100 Meters
• Emballage : Carton + palette acier

Caractéristiques techniques

• Série : Grade 100 Chain
• Nom commercial : 13mm Grade 100 Chains
• Matériau : Acier allié haute résistance
• Testée à 2× WLL
• Résistance minimale à la rupture : 4× WLL (essai fabricant)
• Approuvée pour les applications de levage en suspension
• WLL : valeurs indiquées dans le tableau technique ci‑dessus (lbs)
• Poids au pied : valeurs indiquées dans le tableau technique ci‑dessus (lbs)
• Longueur/intérieur et section : valeurs indiquées dans le tableau technique ci‑dessus (inches/mm)
• Remarque performance : ~20 % d'augmentation de la WLL vs une chaîne Grade 80 équivalente
• Également appelées : Grade 10, System 10, Spectrum 10
• Certifications : essais et certificats disponibles
• MOQ : 100 Meters ; Emballage : Carton + palette acier
