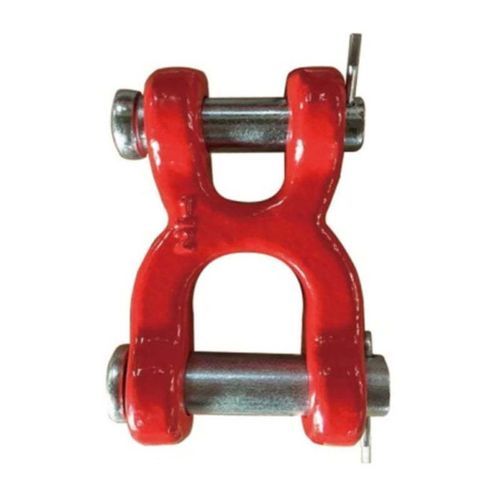

Tête de chape en acier à revêtement par poudre Grade 70

en acier forgéen alliage d'acier

Présentation

• Maillons à chape doubles Grade 70 pour assemblages de chaînes et connexions d'arrimage/transport
• Acier allié forgé (Grade 70)
• Finition peinture poudre rouge pour identification et résistance à la corrosion
• Marquage en relief "Grade 70" sur chaque maillon
• Pièces détachées et maillons de remplacement disponibles
• Avertissement : NON DESTINÉ À LA LEVÉE EN SOUS-CHARGES. NE JAMAIS DÉPASSER LA CHARGE D'UTILISATION. NE PAS UTILISER POUR LE LEVAGE DE PERSONNES OU DE CHARGES AU-DESSUS DE PERSONNES.

Paramètres

• Images produit représentatives disponibles
• Tailles disponibles et WLL indiquées dans le tableau de cotes ci‑dessous

Dimensions / Charges d'utilisation (sélection)
TAILLE | WLL (lbs.) | A | B | C | D | F | G | H | K | POIDS (lbs)
1/4-5/16" | 4,500 | 0.47" | 2.50" | 1.16" | 0.38" | 1.13" | 0.43" | 0.94" | 0.50" | 0.31
3/8" | 6,600 | 0.53" | 2.81" | 1.18" | 0.44" | 1.53" | 0.50" | 1.00" | 0.56" | 0.44
7/16-1/2" | 11,300 | 0.65" | 3.62" | 2.31" | 0.56" | 1.91" | 0.63" | 1.31" | 0.81" | 0.98

Normes

• Dénomination : Grade 70 Twin Clevis Links
• Emballage : Carton + palette acier

Caractéristiques techniques

• Nom du produit : Grade 70 Twin Clevis Links
• Matériau : Acier allié forgé (Grade 70)
• Finition : Peinture poudre rouge
• Identification : Marquage en relief "Grade 70" sur le produit
• Disponibilité : Pièces détachées disponibles
• Conditionnement : Carton + palette acier pour expédition
• Avertissement d'utilisation : Ne pas utiliser pour la levée en surcharge ; ne jamais dépasser la capacité ; ne pas utiliser pour lever des personnes ni des charges au-dessus de personnes
• Tailles et WLL disponibles (sélection) : 1/4-5/16" (4 500 lbs), 3/8" (6 600 lbs), 7/16-1/2" (11 300 lbs)
• Tableau dimensionnel détaillé disponible indiquant A, B, C, D, F, G, H, K et le poids pour chaque taille
